Гидроцилиндр стрелы (левый) — HITACHI ZX225US-HCME

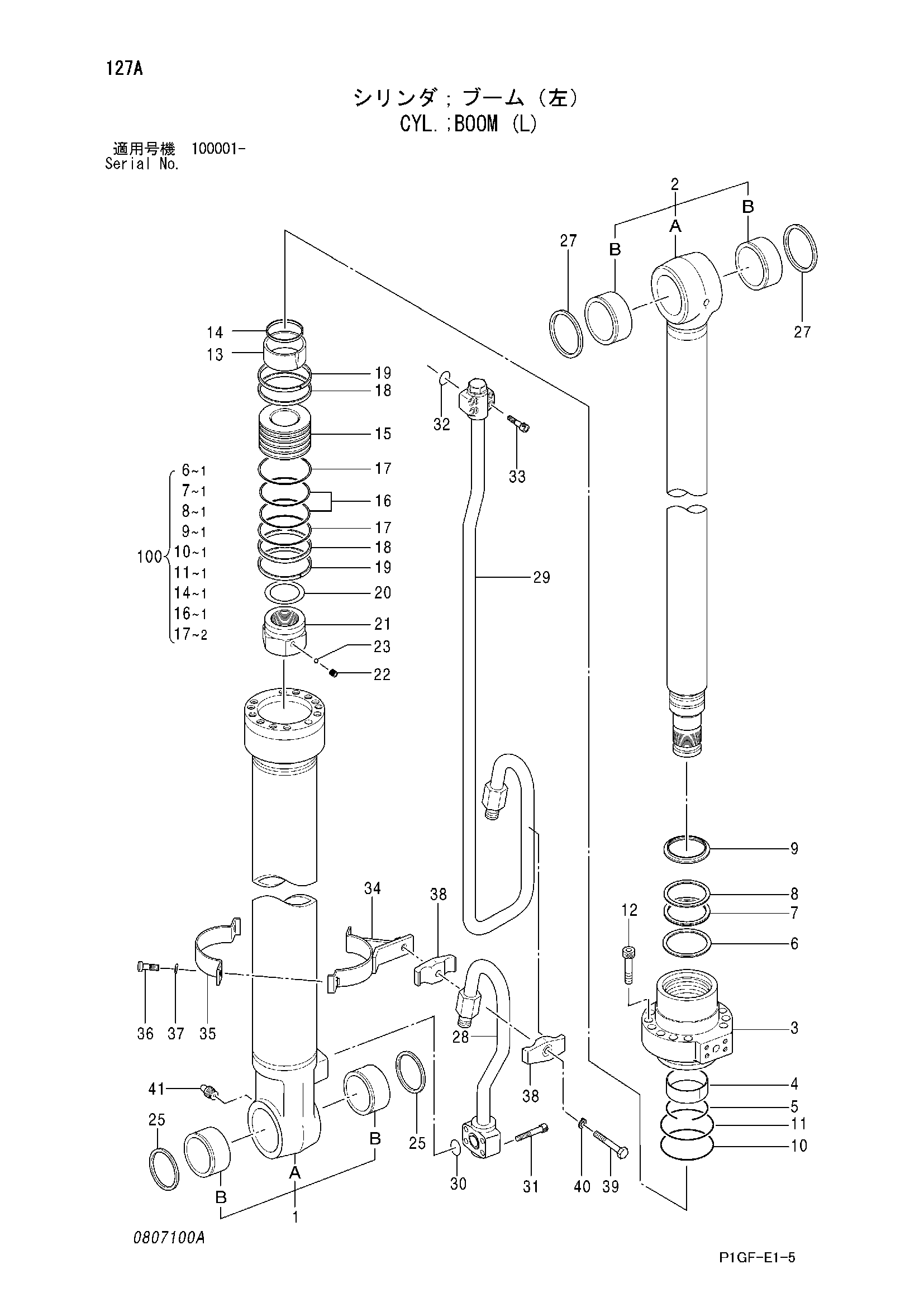

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI ZX225US-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4447826 | Гидроцилиндр стрелы (левый) | 1 | |
| 1 | 0807101 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0807105 | Труба гидроцилиндра | 1 |
| 1B | 4352398 | Втулка пальца | 2 |
| 2 | 0807009 | Шток поршня в сборе | 1 |
| 2A | 0807003 | Шток поршня | 1 |
| 2B | 4355875 | Втулка пальца | 2 |
| 3 | 0788905 | Головка гидроцилиндра | 1 |
| 4 | 0309004 | Втулка | 1 |
| 5 | 0208304 | Стопорное кольцо | 1 |
| 6 | 0788906 | Кольцо | 1 |
| 7 | 0208305 | U-образная манжета | 1 |
| 8 | 0208306 | Опорное кольцо | 1 |
| 9 | 0667204 | Грязесъёмное кольцо | 1 |
| 10 | A811115 | Уплотнительное кольцо | 1 |
| 11 | 0261310 | Опорное кольцо | 1 |
| 12 | 0409705 | Болт с внутренним шестигранником | 12 |
| 13 | 0409706 | Амортизирующий подшипник | 1 |
| 14 | 0667205 | Уплотнение амортизатор | 1 |
| 15 | 0409708 | Поршень | 1 |
| 16 | 0258205 | Уплотнительное кольцо | 1 |
| 17 | 0409709 | Опорное кольцо | 2 |
| 18 | 0788908 | Направляющее кольцо | 2 |
| 19 | 0261308 | Направляющее кольцо | 2 |
| 20 | 0309013 | Регулировочная шайба | 1 |
| 21 | 0788907 | Гайка | 1 |
| 22 | 0309011 | Установочный винт | 1 |
| 23 | 0111707 | Стальной шарик | 1 |
| 25 | 4067902 | Пылезащитное уплотнение | 2 |
| 27 | 4067901 | Пылезащитное уплотнение | 2 |
| 28 | 0807103 замена: 0807106 | Трубка | 1 |
| 28 | 0807106 | Трубка | 1 |
| 29 | 0807104 замена: 0807107 | Трубка | 1 |
| 29 | 0807107 | Трубка | 1 |
| 30 | 984614 | Уплотнительное кольцо | 1 |
| 31 | 0309020 | Болт с внутренним шестигранником | 4 |
| 31 | M341236 | Болт с внутренним шестигранником | 4 |
| 32 | 4506430 | Уплотнительное кольцо | 1 |
| 33 | 0309019 | Болт с внутренним шестигранником | 4 |
| 33 | M341030 | Болт с внутренним шестигранником | 4 |
| 34-40 | 0807007 | Комплект лента | 1 |
| 34 | 0807008 | Лента | 1 |
| 35 | 0309314 | Лента | 1 |
| 36 | 0408815 | Болт | 2 |
| 37 | 0325913 | Шайба | 2 |
| 38 | 0236915 | Держатель | 2 |
| 39 | 0254312 | Болт | 1 |
| 40 | A590914 | Пружинная шайба | 1 |
| 41 | 0429920 | Пресс-маслёнка | 1 |
| 100 | 4448398 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
