Основные гидролинии (3) — HITACHI ZX225US-E

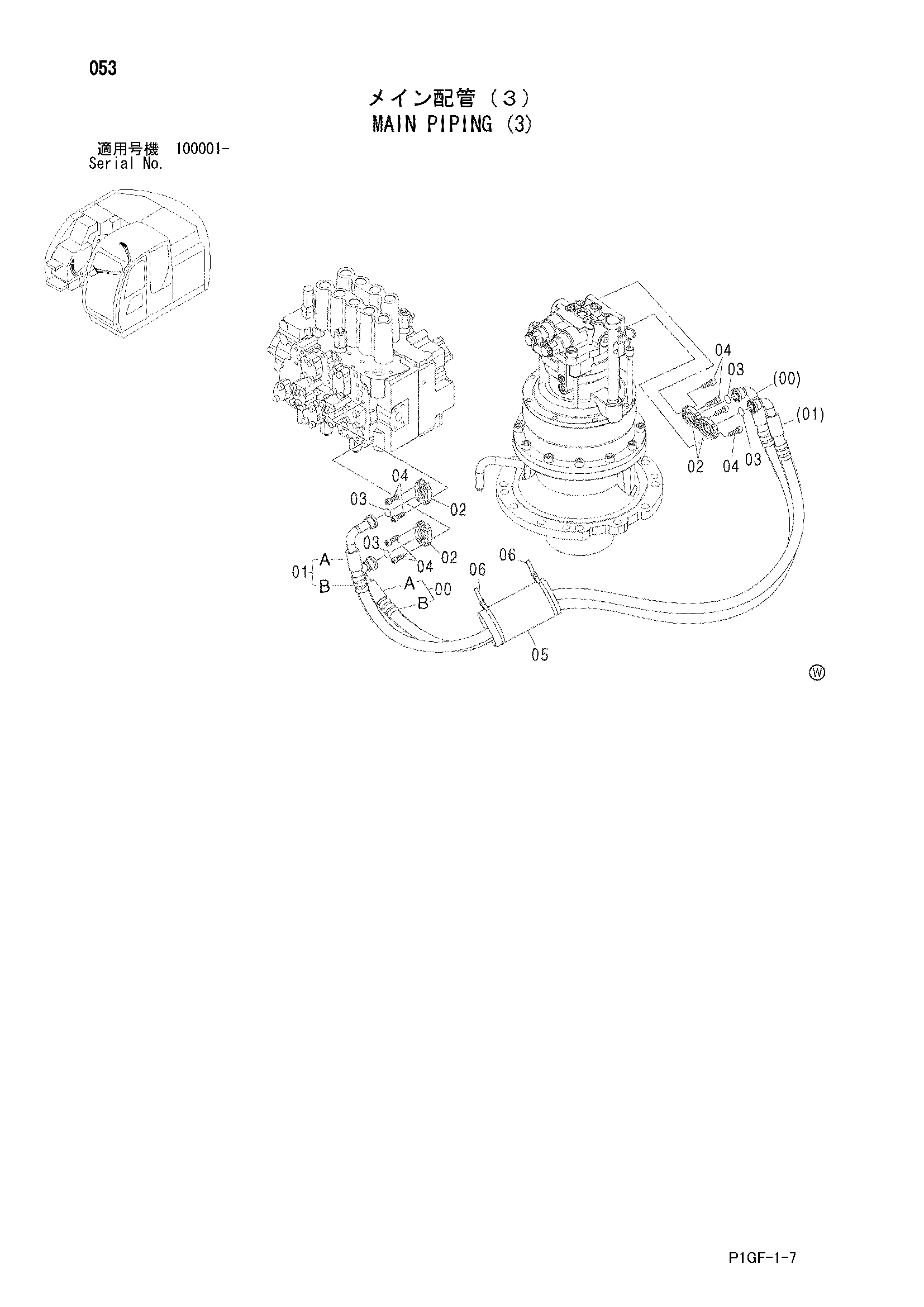

Заводская схема «Основные гидролинии (3)» для HITACHI ZX225US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9197682 | Шланг в сборе | 1 |
| 00A | 4444309 | Шланг (A) | 1 |
| 00B | 4327294 | Защитный кожух | 5 |
| 01 | 9197683 | Шланг в сборе | 1 |
| 01A | 4449024 | Шланг (B) | 1 |
| 01B | 4327294 | Защитный кожух | 6 |
| 02 | 986910 | Разъёмный фланец | 8 |
| 03 | 971489 | Уплотнительное кольцо | 4 |
| 04 | J781030 | Болт с внутренним шестигранником | 16 |
| 05 | 4453084 | Резиновая втулка | 1 |
| 06 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
