Основные гидролинии (2) — HITACHI ZX225US-E

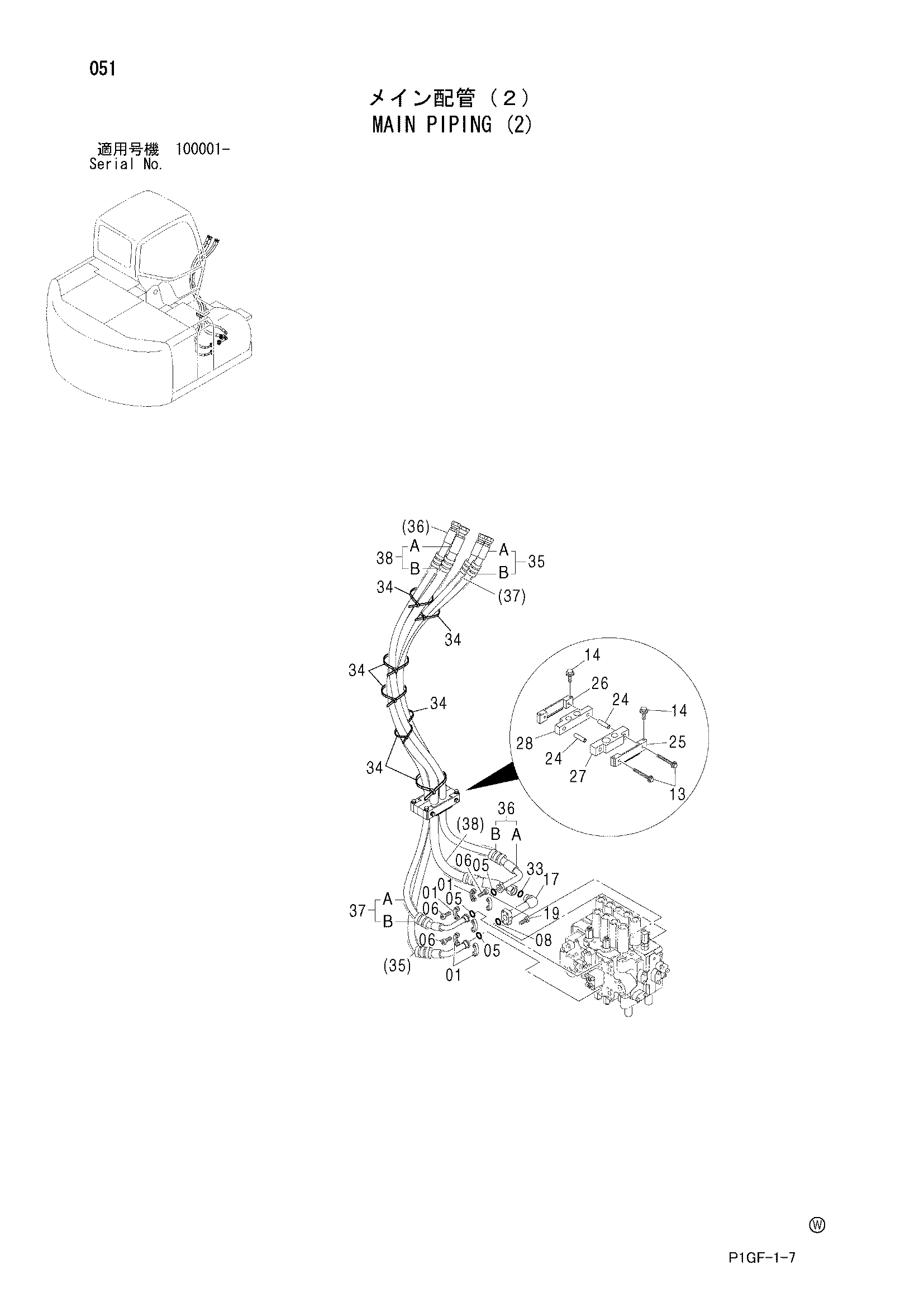

Заводская схема «Основные гидролинии (2)» для HITACHI ZX225US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 986910 | Разъёмный фланец | 6 |
| 05 | 971489 | Уплотнительное кольцо | 3 |
| 06 | J781030 | Болт с внутренним шестигранником | 12 |
| 08 | 966993 | Уплотнительное кольцо | 1 |
| 13 | 4282721 | Болт с шайбой | 2 |
| 14 | J021025 | Болт с шайбой | 4 |
| 14 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 17 | 9756369 | Трубка | 1 |
| 19 | J781035 | Болт с внутренним шестигранником | 4 |
| 24 | 4454729 | Проставка | 2 |
| 25 | 8084181 | Кронштейн | 1 |
| 26 | 8084182 | Кронштейн | 1 |
| 27 | 3092170 | Резиновая прокладка | 1 |
| 28 | 3092171 | Резиновая прокладка | 1 |
| 33 | 4187328 | Уплотнительное кольцо | 1 |
| 34 | 4121859 | Ленточный зажим | 7 |
| 35 | 9205398 | Шланг в сборе | 1 |
| 35A | 4457577 | Шланг (BK2) | 1 |
| 35B | 4327294 | Защитный кожух | 3 |
| 36 | 9205399 | Шланг в сборе | 1 |
| 36A | 4457574 | Шланг (AM1) | 1 |
| 36B | 4327294 | Защитный кожух | 3 |
| 37 | 9205396 | Шланг в сборе | 1 |
| 37A | 4457578 | Шланг (BK1) | 1 |
| 37B | 4327294 | Защитный кожух | 3 |
| 38 | 9205400 | Шланг в сборе | 1 |
| 38A | 4457567 | Шланг (AM2) | 1 |
| 38B | 4327294 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
