Основные гидролинии (1) — HITACHI ZX225US-E

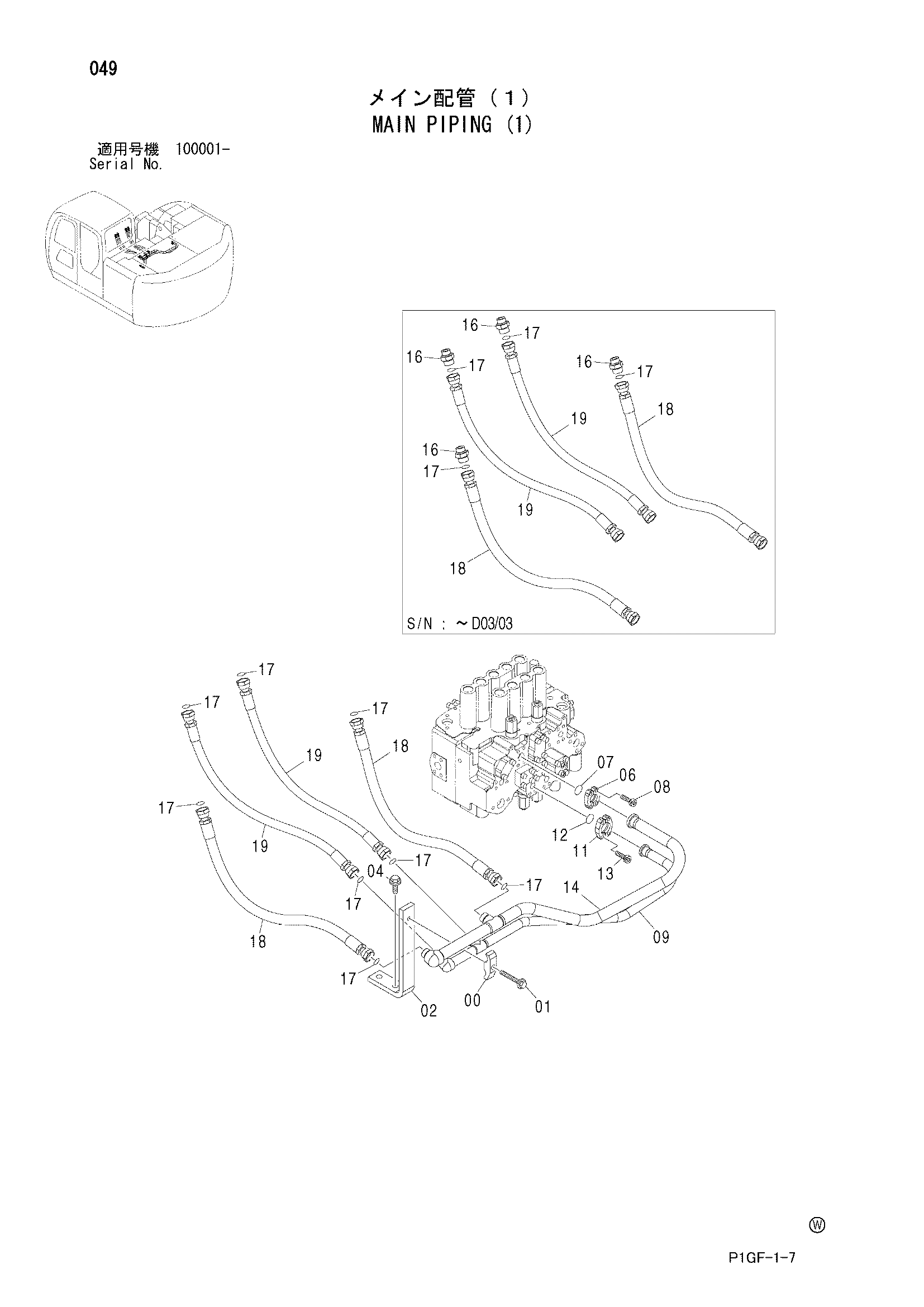

Заводская схема «Основные гидролинии (1)» для HITACHI ZX225US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4153488 | Хомут трубки | 1 |
| 01 | J011270 | Болт с шайбой | 1 |
| 01 | J271270 замена: J901285 | Болт с шайбой | 1 |
| 01 | J271285 | Болт с шайбой | 1 |
| 01A | J901285 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | 4449716 | Опора | 1 |
| 02 | 9767059 | Опора | 1 |
| 04 | J031235 | Болт с шайбой | 2 |
| 04 | J281230 замена: J901230 | Болт с шайбой | 2 |
| 06 | 986910 | Разъёмный фланец | 2 |
| 07 | 971489 | Уплотнительное кольцо | 1 |
| 08 | J781030 | Болт с внутренним шестигранником | 4 |
| 09 | 8083074 | Трубка | 1 |
| 11 | 962453 | Разъёмный фланец | 2 |
| 12 | 966993 | Уплотнительное кольцо | 1 |
| 13 | J781030 | Болт с внутренним шестигранником | 4 |
| 14 | 8083075 | Трубка | 1 |
| 16 | A853166 | Адаптер | 4 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4187308 | Уплотнительное кольцо | 8 |
| 18 | 4249339 | Шланг | 2 |
| 19 | 4297047 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
