Пилотные гидролинии (J) — HITACHI ZX225US-E

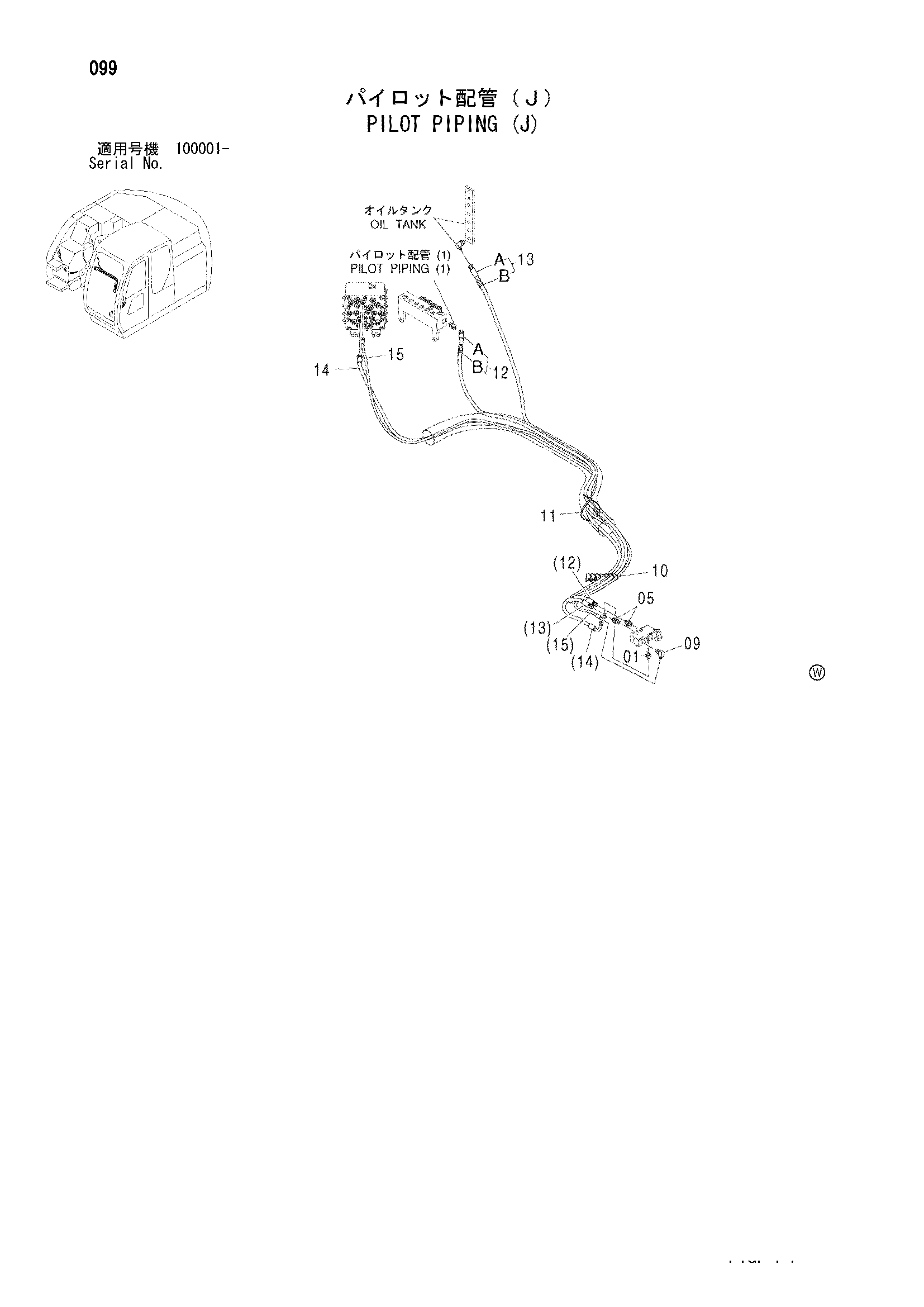

Заводская схема «Пилотные гидролинии (J)» для HITACHI ZX225US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852122 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852133 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852333 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4055311 | Ленточный зажим | 7 |
| 11 | 4121859 | Ленточный зажим | 1 |
| 12 | 9203441 | Шланг в сборе | 1 |
| 12A | 4457449 | Шланг (PF) | 1 |
| 12B | 4327293 | Защитный кожух | 4 |
| 13 | 9203440 | Шланг в сборе | 1 |
| 13A | 4457447 | Шланг (DP) | 1 |
| 13B | 4327293 | Защитный кожух | 7 |
| 14 | 4457450 | Шланг (PI) | 1 |
| 15 | 4457452 | Шланг (PH) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
