Обратные трубопроводы (1) — HITACHI ZX225US-E

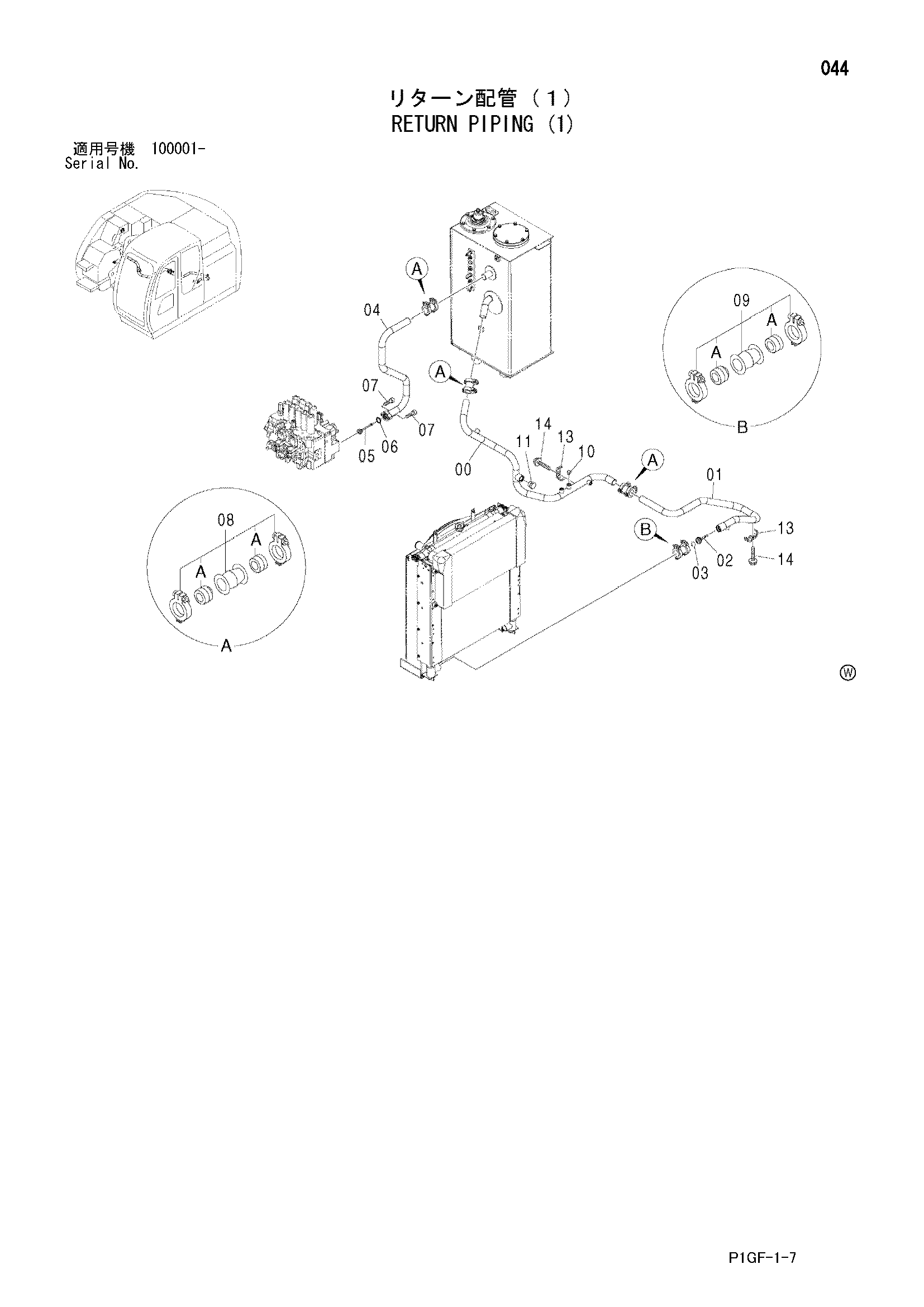

Заводская схема «Обратные трубопроводы (1)» для HITACHI ZX225US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019421 | Обратная трубка | 1 |
| 01 | 7039923 | Обратная трубка | 1 |
| 02 | 4276584 | Клапан | 1 |
| 03 | 991718 | Стопорное кольцо | 1 |
| 04 | 8083153 | Обратная трубка | 1 |
| 05 | 4272164 | Клапан | 1 |
| 06 | A811040 | Уплотнительное кольцо | 1 |
| 07 | J781040 | Болт с внутренним шестигранником | 2 |
| 08 | 4069801 | Муфта | 3 |
| 08A | 4196259 | Уплотнение кольцо | 2 |
| 09 | 4067834 | Муфта | 1 |
| 09A | 4196260 | Уплотнение кольцо | 2 |
| 10 | A885003 | Пробка | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A885008 | Пробка | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 4053698 | Хомут трубки | 2 |
| 14 | J011270 | Болт с шайбой | 2 |
| 14 | J271270 замена: J901270 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
