Топливные трубопроводы — HITACHI ZX225US-E

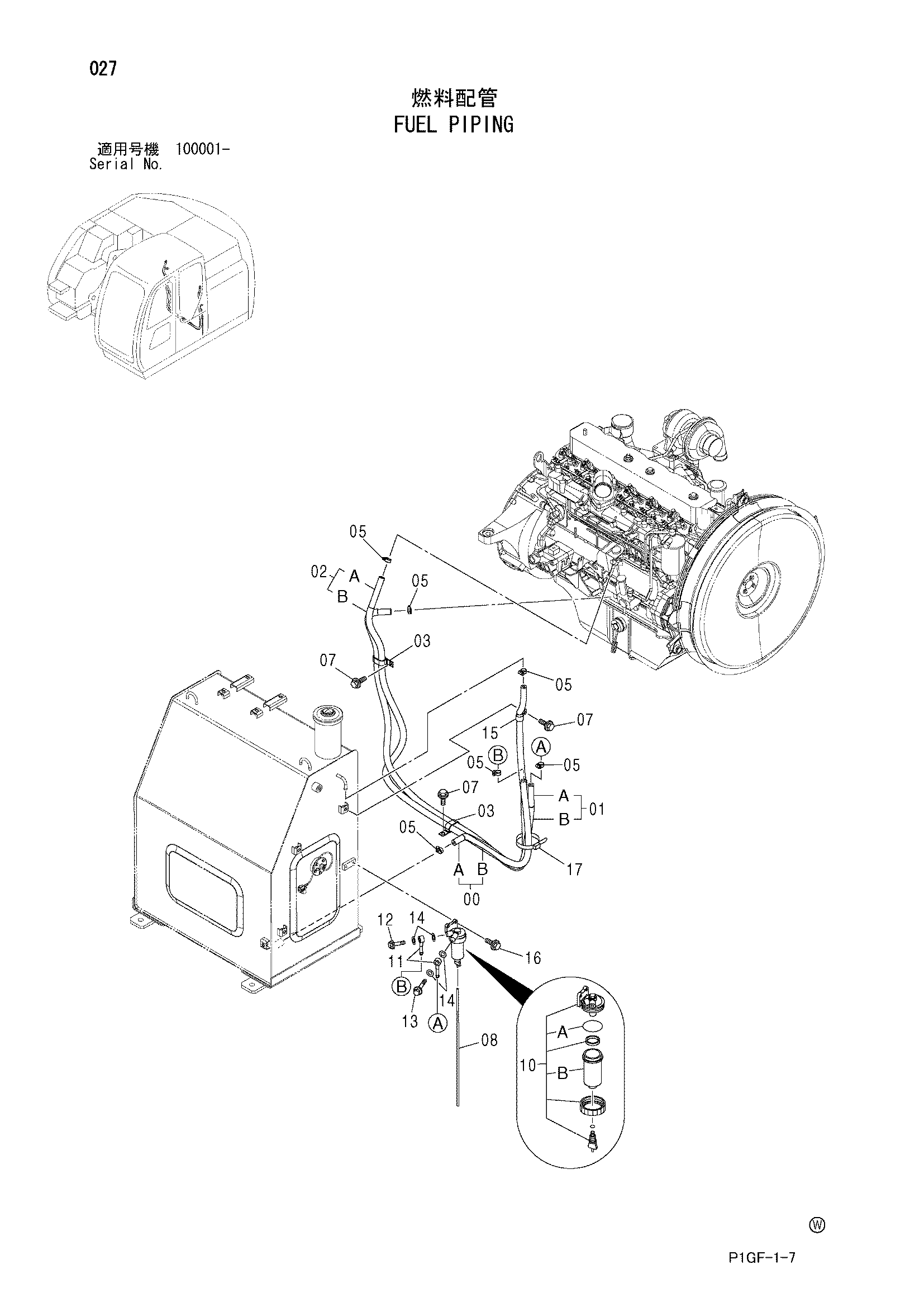

Заводская схема «Топливные трубопроводы» для HITACHI ZX225US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9201170 | Топливный шланг | 1 |
| 00A | 4454048 | Топливный шланг | 1 |
| 00B | 4454049 | Трубка | 1 |
| 01 | 9196799 | Топливный шланг | 1 |
| 01A | 4385003 | Топливный шланг | 1 |
| 01B | 4385004 | Трубка | 1 |
| 02 | 9196800 | Топливный шланг | 1 |
| 02A | 4294710 | Топливный шланг | 1 |
| 02B | 4188525 | Трубка | 1 |
| 03 | 4192034 | Зажим | 2 |
| 05 | 4514700 | Зажим шланг | 6 |
| 07 | J011020 | Болт с шайбой | 3 |
| 07 | J271020 замена: J901020 | Болт с шайбой | 3 |
| 08 | 4454026 | Виниловый шланг | 1 |
| 10 | 4452161 | Сепаратор | 1 |
| 10A | 4621868 | Уплотнительное кольцо | 1 |
| 10B | 4621773 | Корпус | 1 |
| 11 | 4452162 | Трубка топливный | 2 |
| 12 | 4452163 | Болт проушина | 1 |
| 13 | 4452164 | Фильтр гаузе | 1 |
| 14 | 4452165 | Манжета | 4 |
| 15 | 4190277 | Зажим | 1 |
| 16 | J020820 | Болт с шайбой | 2 |
| 16 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 17 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
