Пилотный клапан хода — HITACHI ZX225US-E

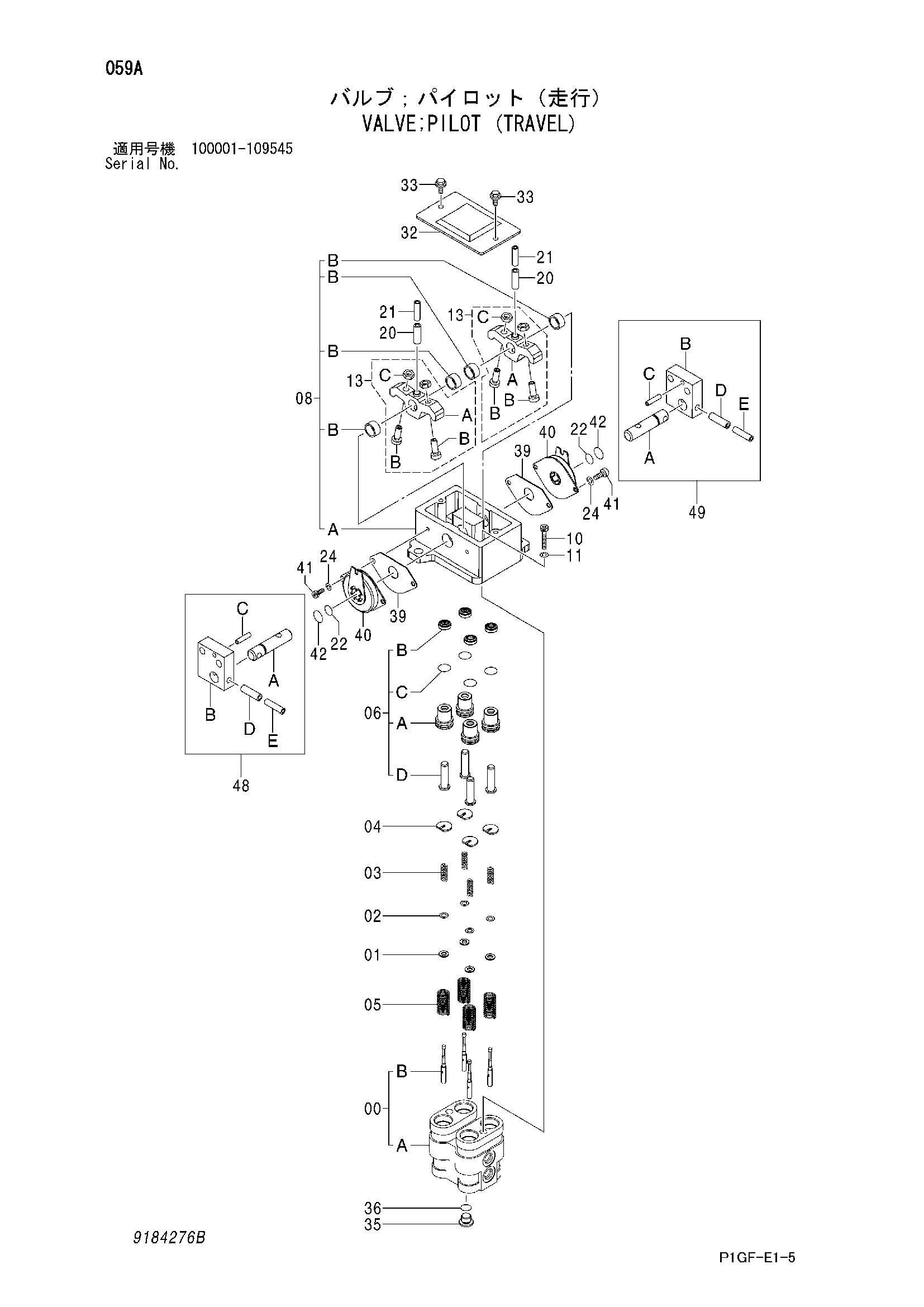

Заводская схема «Пилотный клапан хода» для HITACHI ZX225US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9184276 замена: 9195307	Пилотный клапан	1
	(9195307)	Пилотный клапан	1
00	8063718	Корпус в сборе	1
01	4319299	Проставка	4
02	4203411	Регулировочная шайба	12
03	4368629	Пружина сжатия	4
04	4364970	Направляющая пружины	4
05	4368630	Пружина сжатия	4
06	9151724	Пусхер в сборе	4
06A	3065877	Втулка	1
06B	4335047 замена: 4447050	Масляное уплотнение	1
06B	4447050	Масляное уплотнение	1
06C	984338	Уплотнительное кольцо	1
06D	3072517	Толкатель	1
08	9184275	Держатель	1
08A	2044332	Держатель	1
08B	4437433	Втулка	4
10	J781030	Болт с внутренним шестигранником	2
11	A590910	Пружинная шайба	2
13	9199146	Кулачок в сборе	2
13A	3087264	Кулачок	1
13B	4425290	Винт регулировочный	2
13C	4122395	Гайка	2
20	4027427	Пружинный штифт	2
21	4213419	Пружинный штифт	2
22	4185600	Уплотнительное кольцо	2
24	A590906	Пружинная шайба	4
32	8077903	Крышка	1
33	J020614	Болт с шайбой	2
33	J260614 замена: J900614	Болт с шайбой	2
35	4208977	Пробка	1
36	964255	Уплотнительное кольцо	1
39	4437432	Сиденье резиновый	2
40	4428902	Амортизатор	2
41	J780612	Болт с внутренним шестигранником	4
42	4447067	Уплотнительное кольцо	2
48	9207567	Палец в сборе	1
48A	4425305	Палец	1
48B	3087987	Кронштейн	1
48C	4051262	Пружинный штифт	1
48D	4205318	Пружинный штифт	1
48E	4205317	Пружинный штифт	1
49	9207568	Палец в сборе	1
49A	4425305	Палец	1
49B	3087987	Кронштейн	1
49C	4051262	Пружинный штифт	1
49D	4205318	Пружинный штифт	1
49E	4205317	Пружинный штифт	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
