Напорные трубопроводы — HITACHI ZX225US-E

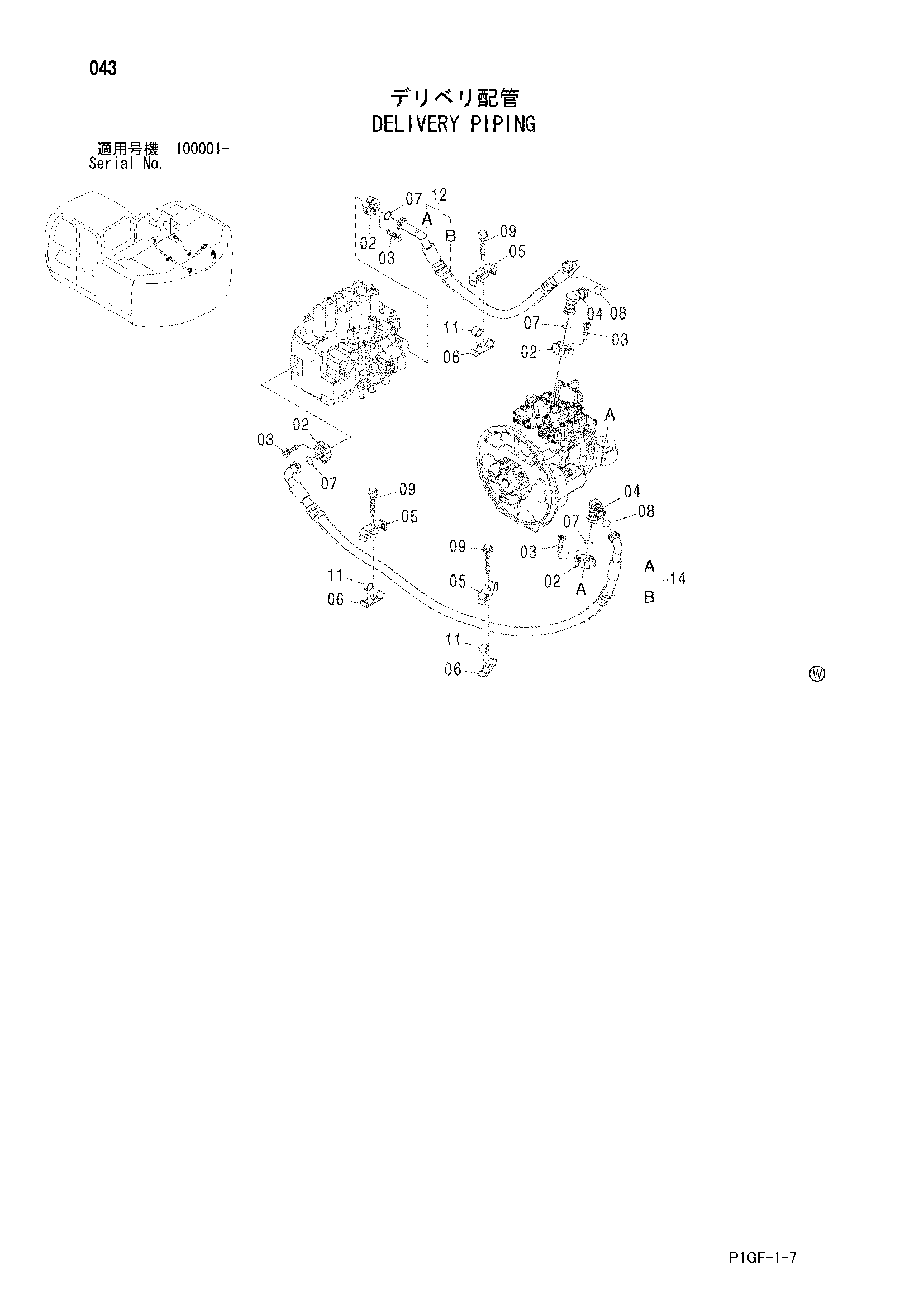

Заводская схема «Напорные трубопроводы» для HITACHI ZX225US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4085560 | Разъёмный фланец | 8 |
| 03 | J781240 | Болт с внутренним шестигранником | 16 |
| 04 | 9748520 | Угловой штуцер | 2 |
| 05 | 8061722 | Хомут | 3 |
| 06 | 3089340 | Резиновая прокладка | 3 |
| 07 | 966993 | Уплотнительное кольцо | 4 |
| 08 | 4187328 | Уплотнительное кольцо | 2 |
| 09 | J011280 | Болт с шайбой | 3 |
| 09 | J271280 замена: J901280 | Болт с шайбой | 3 |
| 11 | 4449227 | Трубка | 3 |
| 12 | 9201730 | Шланг в сборе | 1 |
| 12A | 4454774 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 1 |
| 14 | 9203507 | Шланг в сборе | 1 |
| 14A | 4454780 | Шланг | 1 |
| 14B | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
