Подвеска сиденье [NA] — HITACHI ZX225US-E

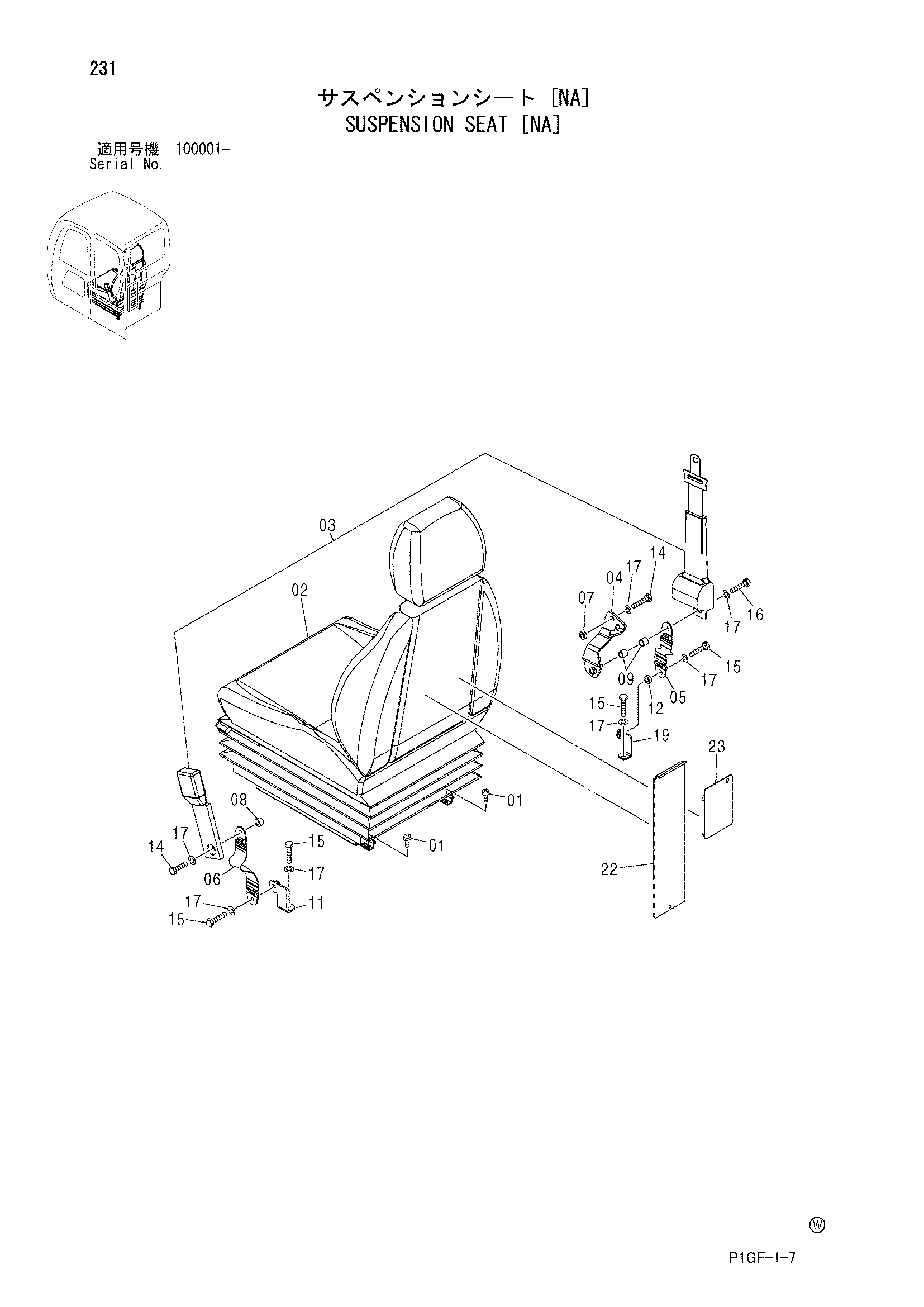

Заводская схема «Подвеска сиденье [NA]» для HITACHI ZX225US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Подвеска сиденье [NA] HITACHI ZX225US-E](/catalog-drawings/8d/8d80f24c-d7e1-4efc-877c-c90aa6f0e02f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | M340816 | Болт с внутренним шестигранником | 4 |
| 02 | 4486064 | Сиденье | 1 |
| 03 | 4384239 | Сеат-белт | 1 |
| 04 | 7041769 | Кронштейн | 1 |
| 05 | 4455566 | Ремень | 1 |
| 06 | 4366871 | Ремень | 1 |
| 07 | 4372200 | Проставка | 1 |
| 08 | 4453874 | Проставка | 1 |
| 09 | 4468596 | Проставка | 2 |
| 11 | 9756725 | Левый кронштейн | 1 |
| 12 | 4372200 | Проставка | 1 |
| 14 | 4333835 | Болт | 2 |
| 15 | 4235232 | Болт | 3 |
| 16 | 4380534 | Болт | 1 |
| 17 | J219167 | Пружинная шайба | 6 |
| 19 | 9758228 | Правый кронштейн | 1 |
| 20 | J011025 | Болт с шайбой | 2 |
| 20 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 22 | 3092010 | Крышка | 1 |
| 23 | 8083855 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
