4 Ходовой многофункциональный рычаг трубопроводы [STD] — HITACHI ZX225US-E

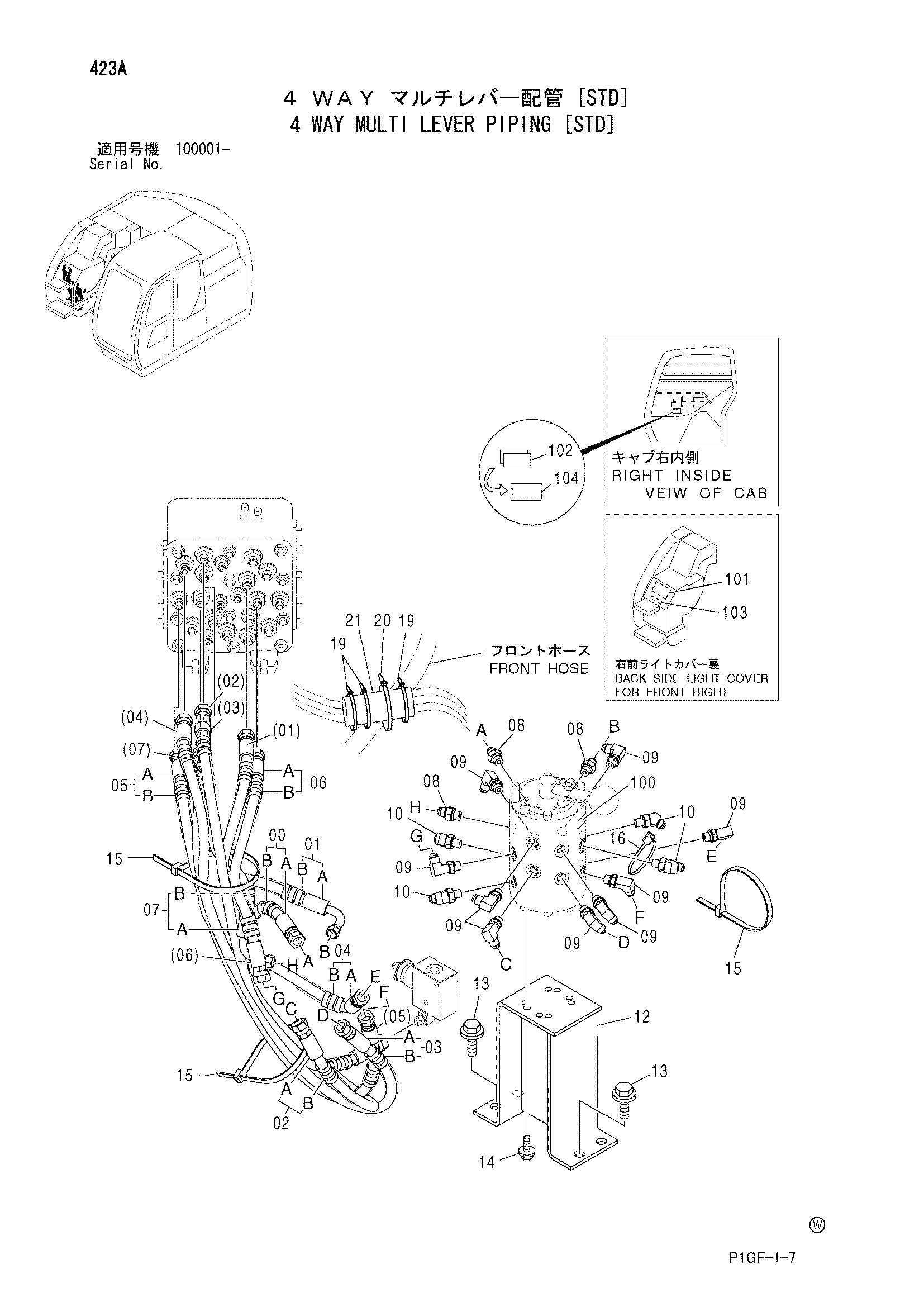

Заводская схема «4 Ходовой многофункциональный рычаг трубопроводы [STD]» для HITACHI ZX225US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема 4 Ходовой многофункциональный рычаг трубопроводы [STD] HITACHI ZX225US-E](/catalog-drawings/d3/d348175e-a888-4064-91e9-c2bfde522c10.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9202783 | Шланг в сборе | 1 |
| 00A | 4456705 | Шланг (A) | 1 |
| 00B | 4327293 | Защитный кожух | 1 |
| 01 | 9202790 | Шланг в сборе | 1 |
| 01A | 4456706 | Шланг (B) | 1 |
| 01B | 4327293 | Защитный кожух | 1 |
| 02 | 9202737 | Шланг в сборе | 1 |
| 02A | 4456707 | Шланг (C) | 1 |
| 02B | 4327293 | Защитный кожух | 2 |
| 03 | 9202785 | Шланг в сборе | 1 |
| 03A | 4456708 | Шланг (D) | 1 |
| 03B | 4327293 | Защитный кожух | 2 |
| 04 | 9202786 | Шланг в сборе | 1 |
| 04A | 4456709 | Шланг (E) | 1 |
| 04B | 4327293 | Защитный кожух | 2 |
| 05 | 9202787 | Шланг в сборе | 1 |
| 05A | 4456710 | Шланг (F) | 1 |
| 05B | 4327293 | Защитный кожух | 2 |
| 06 | 9202788 | Шланг в сборе | 1 |
| 06A | 4456714 | Шланг (G) | 1 |
| 06B | 4327293 | Защитный кожух | 1 |
| 07 | 9202789 | Шланг в сборе | 1 |
| 07A | 4456711 | Шланг (H) | 1 |
| 07B | 4327293 | Защитный кожух | 1 |
| 08 | A852123 | Адаптер | 3 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852323 | Угловой штуцер | 9 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852223 | Угловой штуцер | 4 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 8084029 | Кронштейн | 1 |
| 13 | J021235 | Болт с шайбой | 4 |
| 13 | J271235 замена: J901235 | Болт с шайбой | 4 |
| 14 | J020820 | Болт с шайбой | 4 |
| 14 | J026816 | Болт с шайбой | 4 |
| 15 | 4121859 | Ленточный зажим | 3 |
| 16 | 4055312 | Ленточный зажим | 1 |
| 19 | 4055312 | Ленточный зажим | 3 |
| 20 | 4121859 | Ленточный зажим | 1 |
| 21 | 4141401 | Резиновая втулка | 1 |
| 100 | 4372969 | Информационная табличка | 1 |
| 101 | 3059267 | Информационная табличка | 1 |
| 102 | 4288249 | Пластина (к-тйпе) | 1 |
| 102 | 4288250 | Пластина (х-тйпе) | 1 |
| 102 | 4288251 | Пластина (м-тйпе) | 1 |
| 102 | 4288252 | Пластина (й-тйпе) | 1 |
| 103 | 4372968 | Информационная табличка | 1 |
| 104 | 4260602 | Корпус | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
