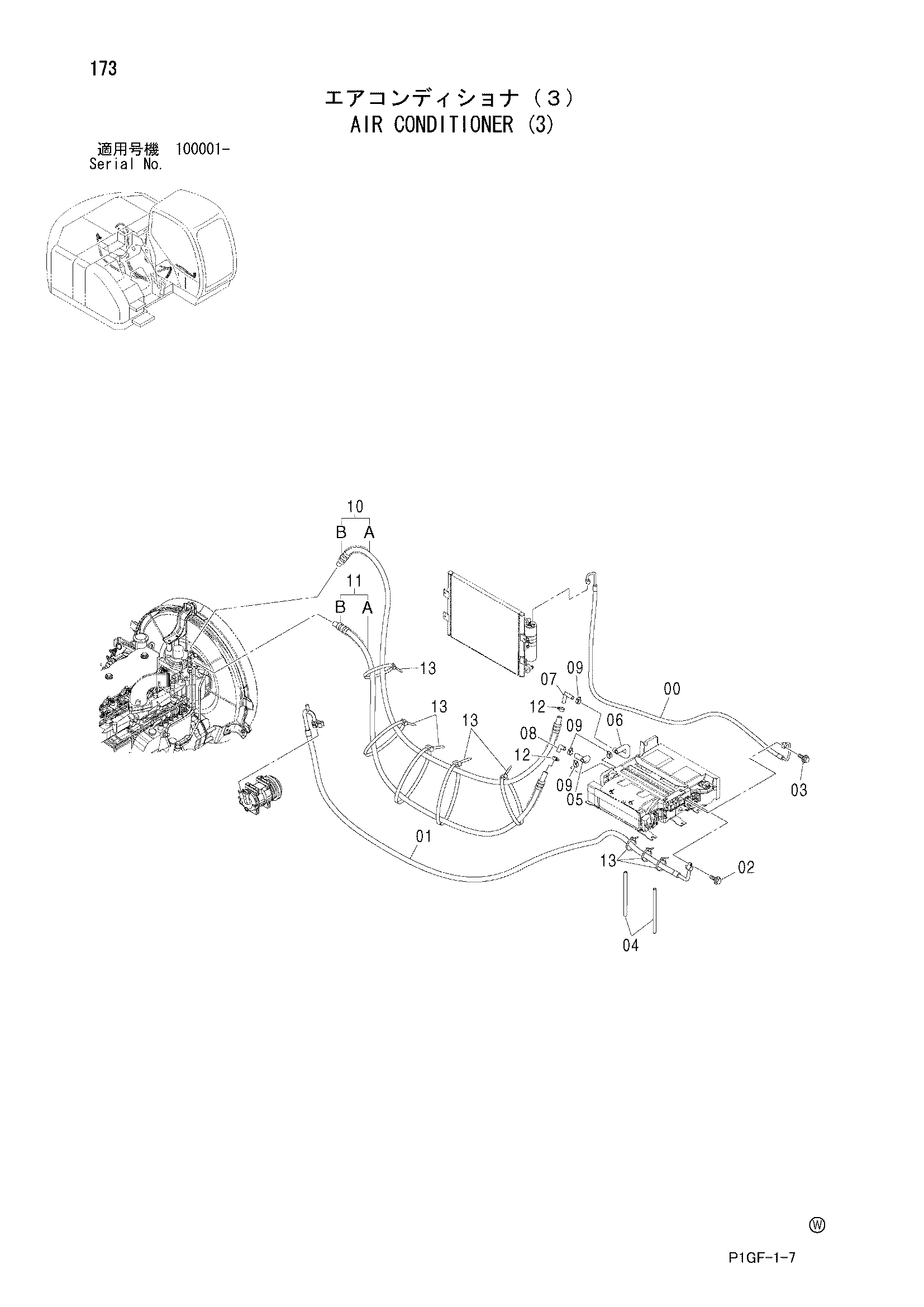

Кондиционер (3) — HITACHI ZX225US-E
Заводская схема «Кондиционер (3)» для HITACHI ZX225US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4449123 | Шланг | 1 |
| 01 | 4449127 | Шланг | 1 |
| 02 | J020825 | Болт с шайбой | 1 |
| 02 | J260825 замена: J900825 | Болт с шайбой | 1 |
| 03 | J020625 | Болт с шайбой | 1 |
| 03 | J260625 замена: J900625 | Болт с шайбой | 1 |
| 04 | 4366644 | Шланг | 2 |
| 05 | 4444829 | Шланг | 1 |
| 06 | 4444830 | Шланг | 1 |
| 07 | 4394036 | Соединение трубка | 1 |
| 08 | 4376262 | Соединение трубка | 1 |
| 09 | 4514699 | Хомут шланга | 4 |
| 10 | 9200625 | Шланг в сборе | 1 |
| 10A | 4393710 | Водяной шланг | 1 |
| 10B | 4327294 | Защитный кожух | 6 |
| 11 | 9200626 | Шланг в сборе | 1 |
| 11A | 4391966 | Водяной шланг | 1 |
| 11B | 4327294 | Защитный кожух | 5 |
| 12 | 4514699 | Хомут шланга | 2 |
| 13 | 4055311 | Ленточный зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
