Стрела трубопроводы (гидромолот и гидроножницы)[EU] — HITACHI ZX225US-E
Заводская схема «Стрела трубопроводы (гидромолот и гидроножницы)[EU]» для HITACHI ZX225US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.

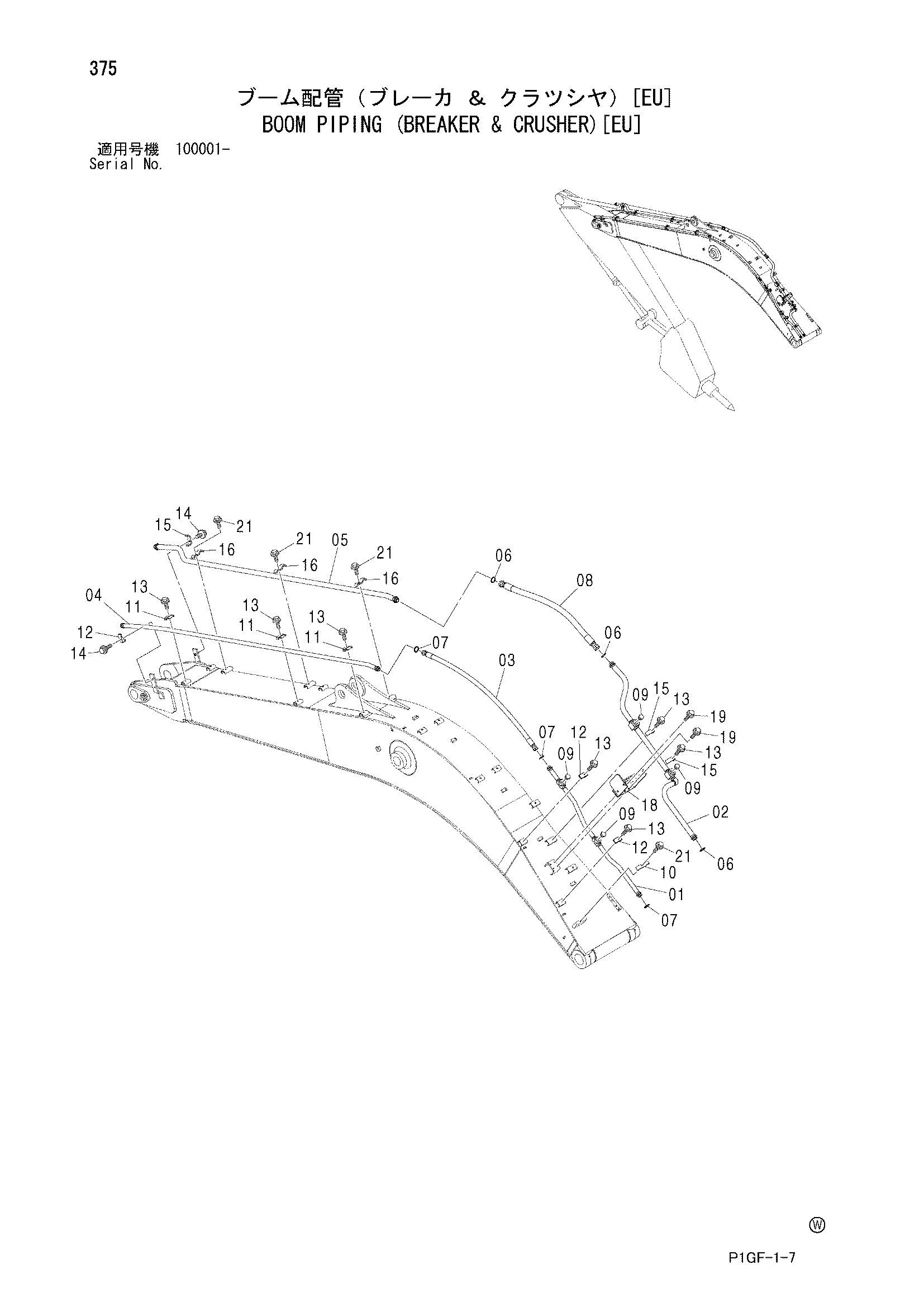

![Схема Стрела трубопроводы (гидромолот и гидроножницы)[EU] HITACHI ZX225US-E](/catalog-drawings/58/58193aaa-64d5-4e98-a6f4-1f0077fc197f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8081586 | Трубка | 1 |
| 02 | 8092999 | Трубка | 1 |
| 03 | 4357695 | Шланг | 1 |
| 04 | 8082052 | Трубка | 1 |
| 05 | 8089788 | Трубка | 1 |
| 06 | 4187329 | Уплотнительное кольцо | 3 |
| 07 | 4187328 | Уплотнительное кольцо | 3 |
| 08 | 4443732 | Шланг | 1 |
| 09 | A885008 | Пробка | 4 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4416487 | Хомут | 1 |
| 11 | 4153488 | Хомут трубки | 3 |
| 12 | 4190127 | Хомут трубки | 3 |
| 13 | J011270 | Болт с шайбой | 7 |
| 13 | J271270 замена: J901270 | Болт с шайбой | 7 |
| 14 | J011275 | Болт с шайбой | 2 |
| 14 | J271275 замена: J901275 | Болт с шайбой | 2 |
| 15 | 4053698 | Хомут трубки | 3 |
| 16 | 4280387 | Хомут | 3 |
| 18 | 8100407 | Кронштейн | 1 |
| 19 | J021240 | Болт с шайбой | 4 |
| 19 | J271240 замена: J901240 | Болт с шайбой | 4 |
| 21 | J011255 | Болт с шайбой | 4 |
| 21 | J271255 замена: J901255 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
