Основные гидролинии (4) — HITACHI ZX225US-E

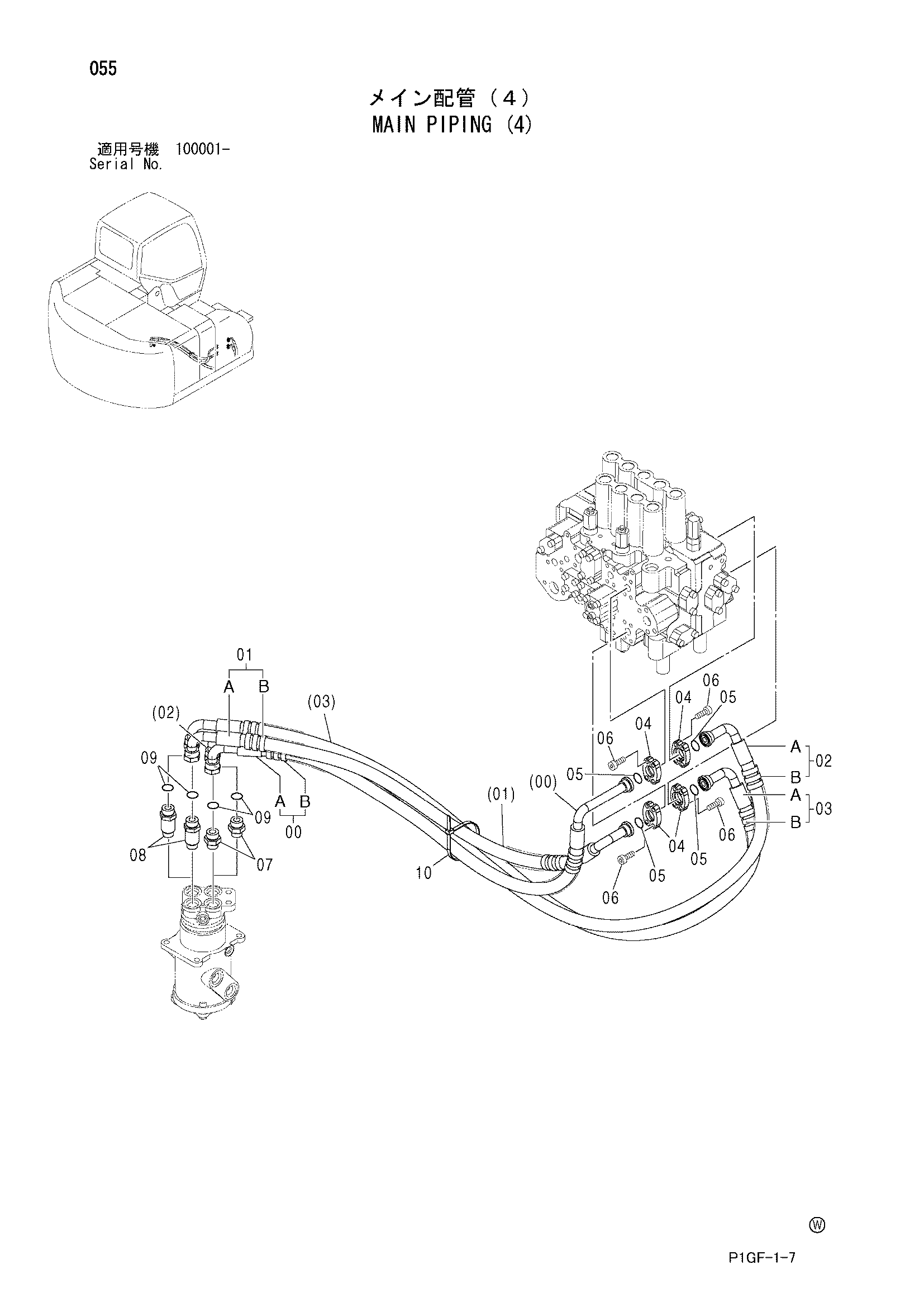

Заводская схема «Основные гидролинии (4)» для HITACHI ZX225US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9197685 | Шланг в сборе | 1 |
| 00A | 4449026 | Шланг (1) | 1 |
| 00B | 4327294 | Защитный кожух | 4 |
| 01 | 9197686 | Шланг в сборе | 1 |
| 01A | 4437545 | Шланг (2) | 1 |
| 01B | 4327294 | Защитный кожух | 2 |
| 02 | 9196162 | Шланг в сборе | 1 |
| 02A | 4449027 | Шланг (3) | 1 |
| 02B | 4327294 | Защитный кожух | 6 |
| 03 | 9197697 | Шланг в сборе | 1 |
| 03A | 4449028 | Шланг (4) | 1 |
| 03B | 4327294 | Защитный кожух | 6 |
| 04 | 986910 | Разъёмный фланец | 8 |
| 05 | 971489 | Уплотнительное кольцо | 4 |
| 06 | J781030 | Болт с внутренним шестигранником | 16 |
| 07 | A853166 | Адаптер | 2 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4189539 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4187308 | Уплотнительное кольцо | 4 |
| 10 | 4121859 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
