Пилотные гидролинии (C-2)<E> — HITACHI ZX225US-E

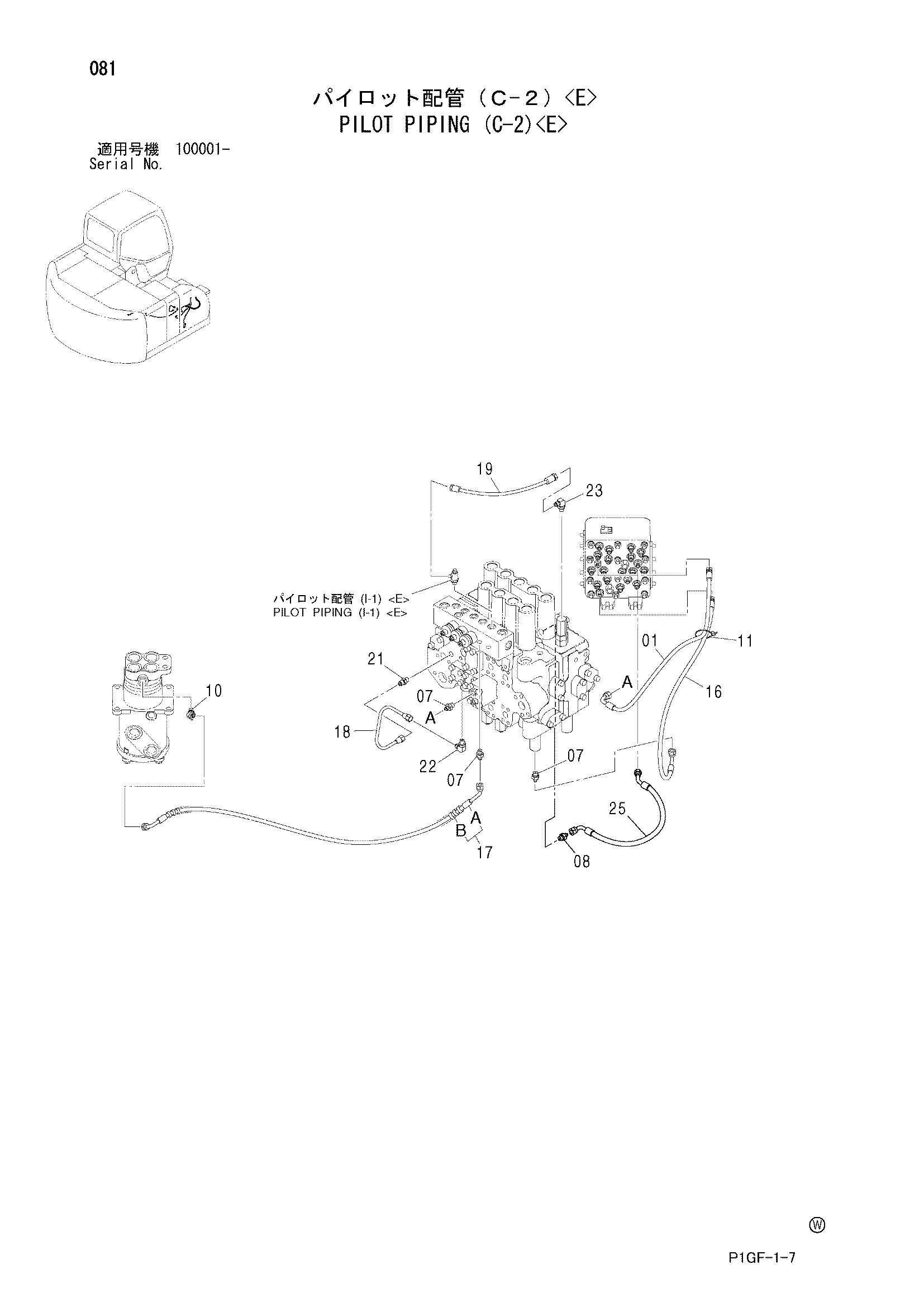

Заводская схема «Пилотные гидролинии (C-2)<E>» для HITACHI ZX225US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4427111 | Пластиковый шланг (SK) | 1 |
| 07 | A852122 | Адаптер | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852122 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852222 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4055312 | Ленточный зажим | 1 |
| 16 | 4447456 | Пластиковый шланг | 1 |
| 17 | 9199947 | Шланг в сборе | 1 |
| 17A | 4442651 | Шланг (SI) | 1 |
| 17B | 4327293 | Защитный кожух | 3 |
| 18 | 4452044 | Трубка | 1 |
| 19 | 4451486 | Шланг | 1 |
| 21 | 4255304 | Штуцер трубки | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4293950 | Угловой штуцер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852322 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4488663 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
