Пилотные гидролинии (H) — HITACHI ZX225US-E

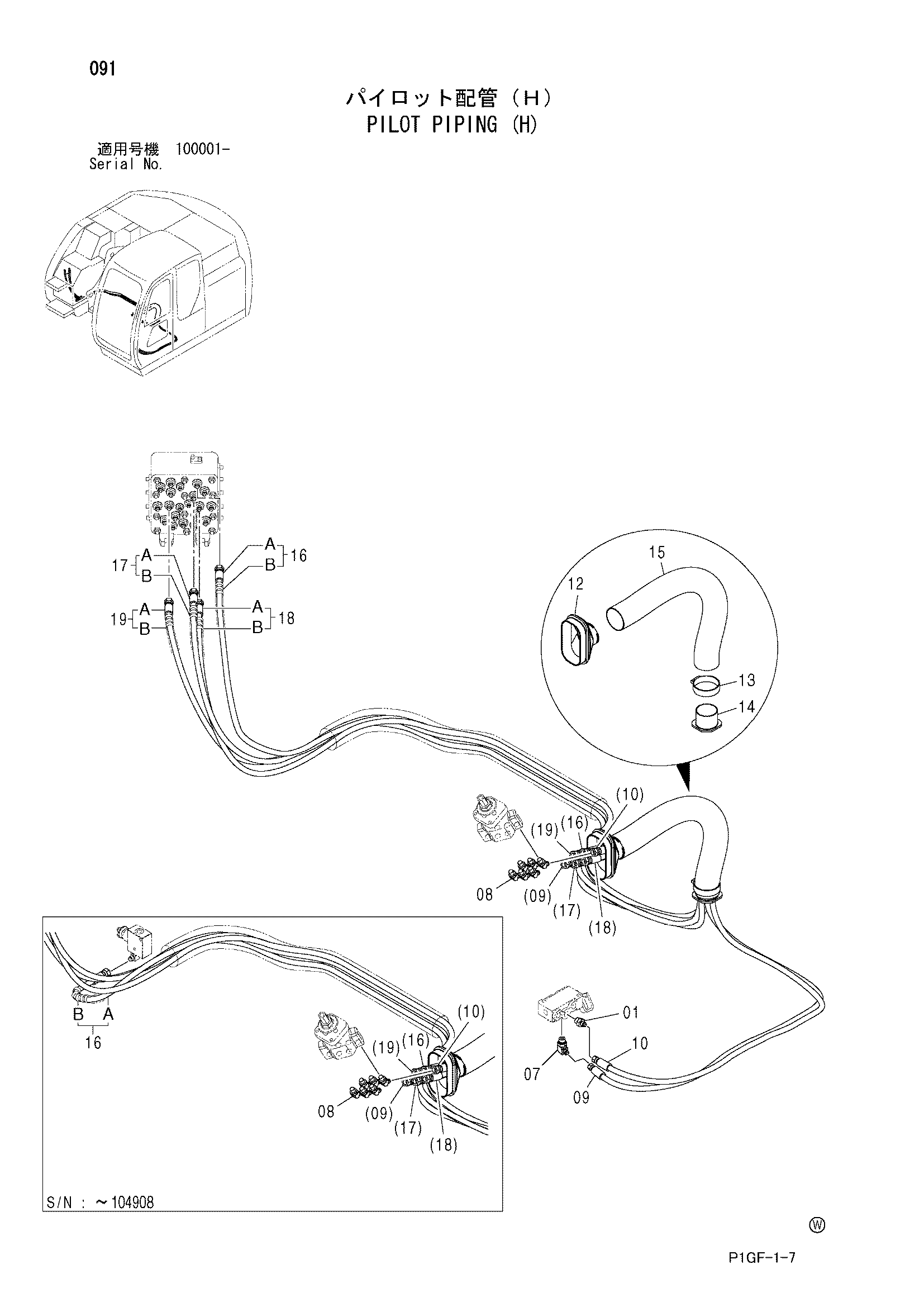

Заводская схема «Пилотные гидролинии (H)» для HITACHI ZX225US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4261938 | Фильтр | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852333 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852223 | Угловой штуцер | 6 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4437094 | Пластиковый шланг (T6) | 1 |
| 10 | 4437093 | Пластиковый шланг (P3) | 1 |
| 12 | 2045998 | Резиновая втулка | 1 |
| 13 | 4351774 | Хомут провод | 1 |
| 14 | 3079728 | Втулка | 1 |
| 15 | 4379665 | Шланг | 1 |
| 16 | 9202775 | Шланг в сборе | 1 |
| 16 | 9223499 | Шланг в сборе | 1 |
| 16A | 4448919 | Шланг (A) | 1 |
| 16A | 4605082 | Шланг (A) | 1 |
| 16B | 4327293 | Защитный кожух | 2 |
| 17 | 9202776 | Шланг в сборе | 1 |
| 17A | 4448920 | Шланг (B) | 1 |
| 17B | 4327293 | Защитный кожух | 2 |
| 18 | 9202777 | Шланг в сборе | 1 |
| 18A | 4448921 | Шланг (G) | 1 |
| 18B | 4327293 | Защитный кожух | 2 |
| 19 | 9202778 | Шланг в сборе | 1 |
| 19A | 4448922 | Шланг (H) | 1 |
| 19B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
