Поворот мотион сигнализация [STD] — HITACHI ZX225US-E
Заводская схема «Поворот мотион сигнализация [STD]» для HITACHI ZX225US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.

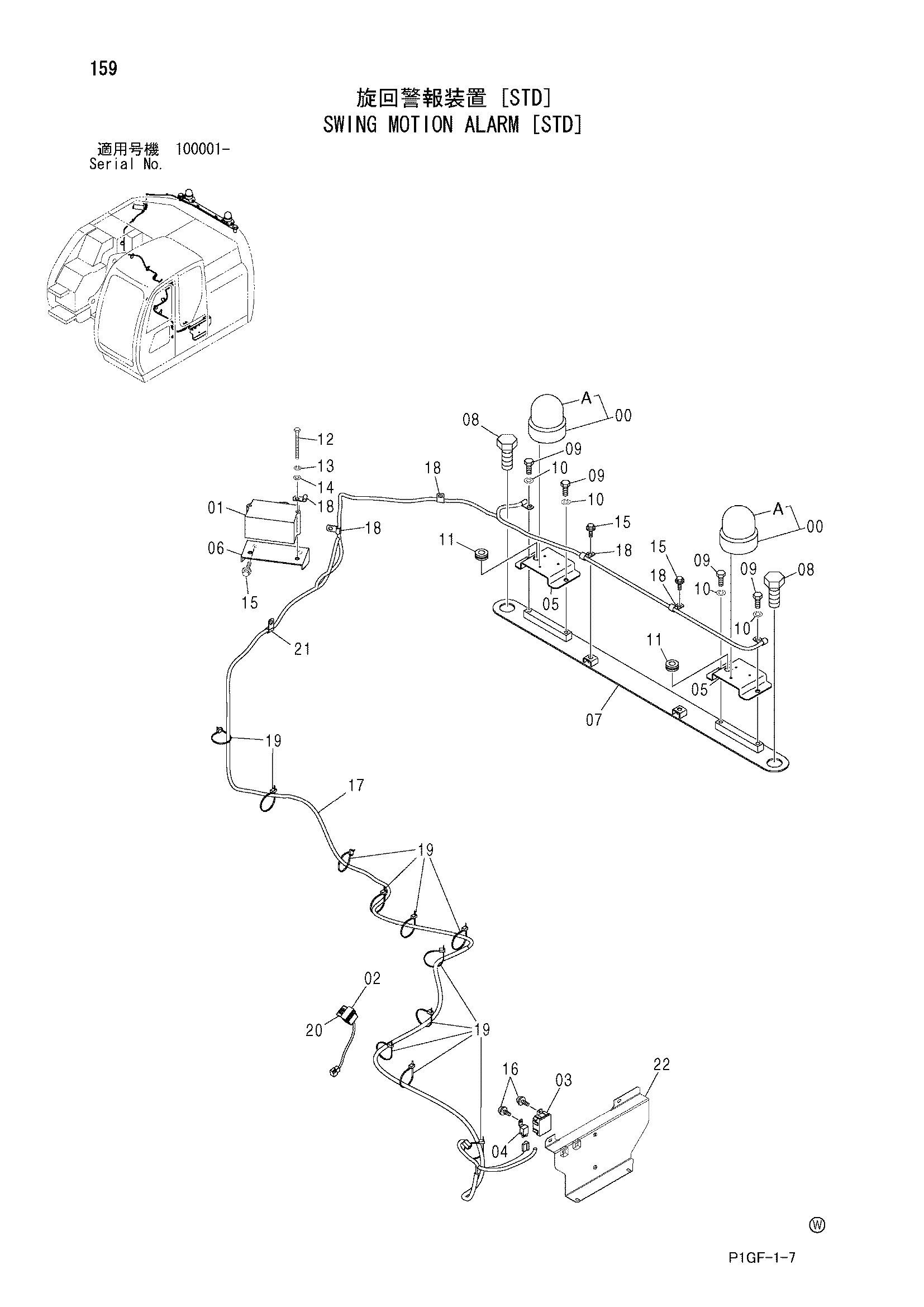

![Схема Поворот мотион сигнализация [STD] HITACHI ZX225US-E](/catalog-drawings/50/50278458-3c89-4441-9c99-150996dc8838.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4310604 | Патлите | 2 |
| 00A | 4614254 | Крышка | 1 |
| 01 | 4179752 | Зуммер | 1 |
| 02 | 4352947 | Выключатель | 1 |
| 03 | 4428213 | Блок | 1 |
| 04 | 4414207 | Реле | 1 |
| 05 | 4235958 | Кронштейн | 2 |
| 06 | 8074688 | Кронштейн | 1 |
| 07 | 8084070 | Кронштейн | 1 |
| 08 | J924280 | Болт | 2 |
| 09 | J901225 | Болт | 4 |
| 10 | A590912 | Пружинная шайба | 4 |
| 11 | 94-2816 | Резиновая втулка | 2 |
| 12 | J900800 | Болт | 2 |
| 13 | A590908 | Пружинная шайба | 2 |
| 14 | A590108 | Плоская шайба | 2 |
| 15 | J021025 | Болт с шайбой | 5 |
| 15 | J271025 замена: J901025 | Болт с шайбой | 5 |
| 16 | J460614 | Винт с шайбой | 2 |
| 17 | 2046583 | Жгут проводов | 1 |
| 18 | 4190261 | Зажим | 7 |
| 19 | 4055312 | Ленточный зажим | 11 |
| 20 | 4374787 | Информационная табличка | 1 |
| 21 | 4190275 | Зажим | 1 |
| 22 | 7040364 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
