Рукоять трубопроводы <2.91M рукоять>(гидромолот и гидроножницы)[STD] — HITACHI ZX225US-E

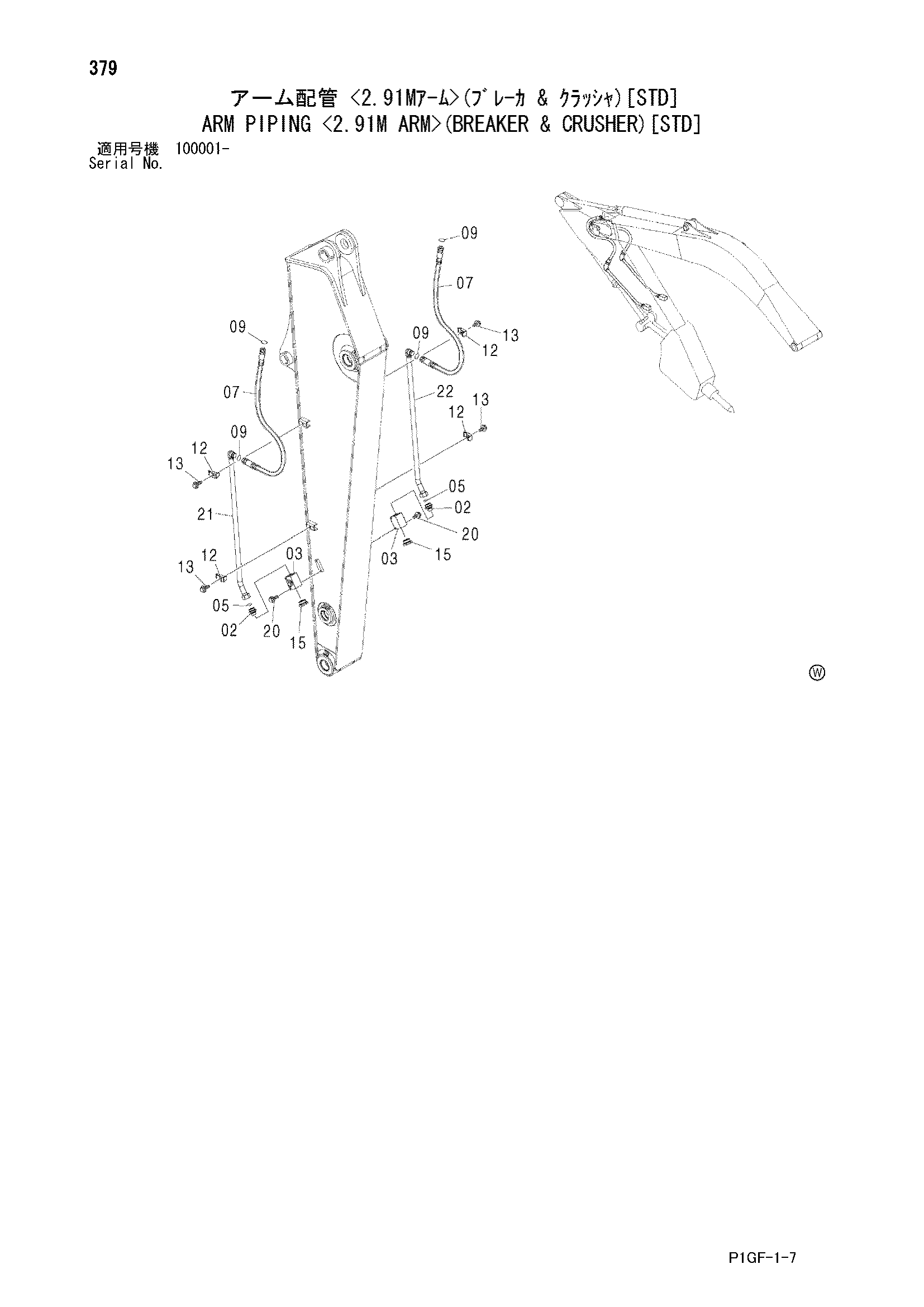

Заводская схема «Рукоять трубопроводы <2.91M рукоять>(гидромолот и гидроножницы)[STD]» для HITACHI ZX225US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Рукоять трубопроводы <2.91M рукоять>(гидромолот и гидроножницы)[STD] HITACHI ZX225US-E](/catalog-drawings/57/57eeff8f-cb6e-4a71-8062-fca99f9d3a19.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A853180 | Адаптер | 2 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 4447675 | Запорный клапан | 2 |
| 05 | 4187329 | Уплотнительное кольцо | 2 |
| 07 | 4400848 | Шланг | 2 |
| 09 | 4187328 | Уплотнительное кольцо | 4 |
| 12 | 4190127 | Хомут трубки | 4 |
| 13 | J011265 | Болт с шайбой | 4 |
| 13 | J271265 замена: J901265 | Болт с шайбой | 4 |
| 15 | 4113926 | Пробка | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | J011085 | Болт с шайбой | 4 |
| 20 | J271085 замена: J901085 | Болт с шайбой | 4 |
| 21 | 8084097 | Трубка | 1 |
| 22 | 8083882 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
