Пилотные гидролинии (I-2) — HITACHI ZX225US-E

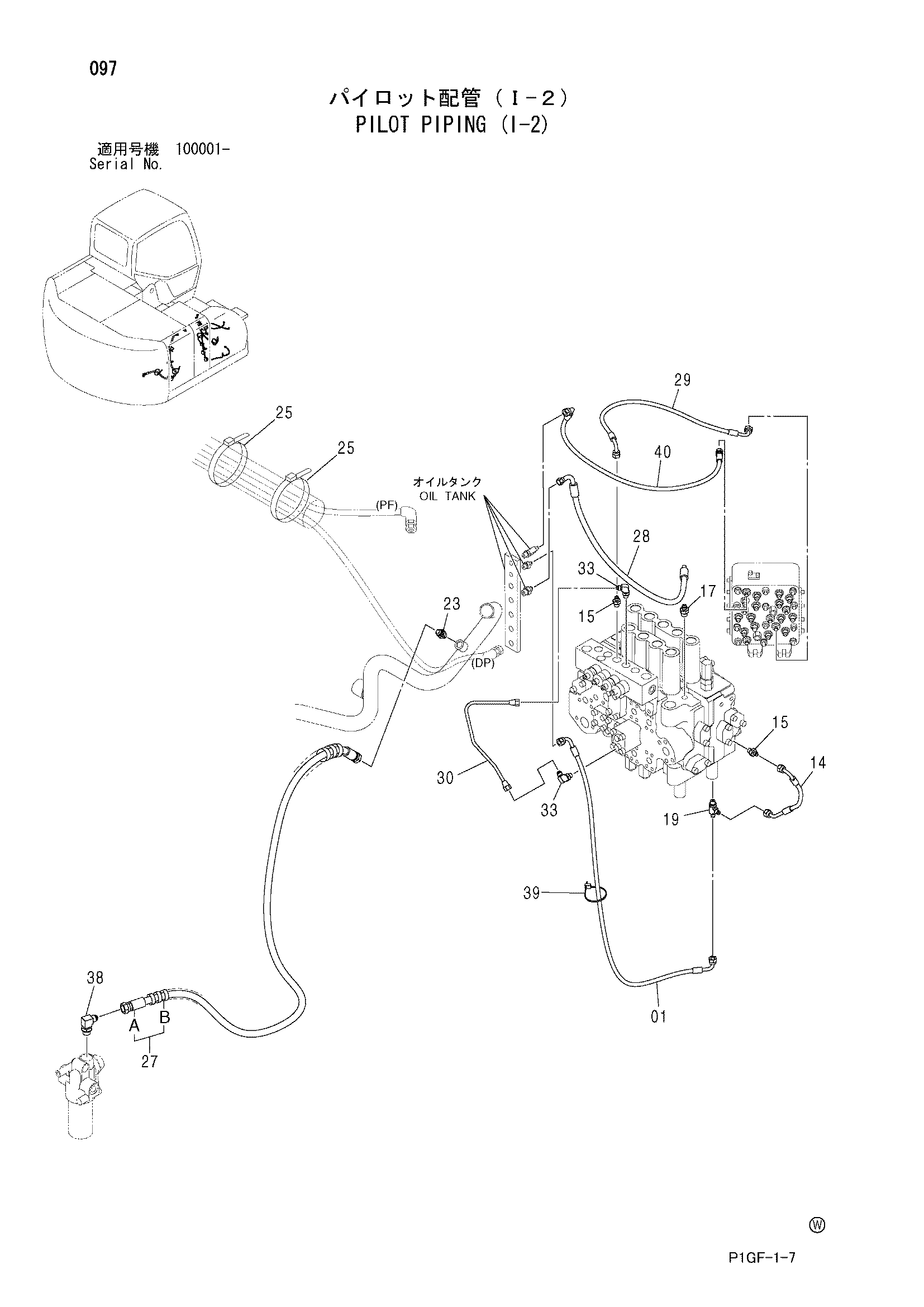

Заводская схема «Пилотные гидролинии (I-2)» для HITACHI ZX225US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4448934 | Пластиковый шланг (SM) | 1 |
| 14 | 4427357 | Шланг | 1 |
| 15 | A852122 | Адаптер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852133 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852422 | Тройник | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852134 | Адаптер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4121859 | Ленточный зажим | 2 |
| 27 | 9197723 | Шланг в сборе | 1 |
| 27A | 4448927 | Шланг (TA) | 1 |
| 27B | 4327293 | Защитный кожух | 5 |
| 28 | 4448935 | Пластиковый шланг (DC) | 1 |
| 29 | 4442812 | Пластиковый шланг (DD) | 1 |
| 30 | 4452054 | Трубка | 1 |
| 33 | 4293950 | Угловой штуцер | 2 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 38 | A852344 | Угловой штуцер | 1 |
| 38A | 4506418 | Уплотнительное кольцо | 1 |
| 39 | 4055312 | Ленточный зажим | 1 |
| 40 | 4445718 | Пластиковый шланг (DG) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
