Масляный фильтр трубопроводы — HITACHI ZX225US-E

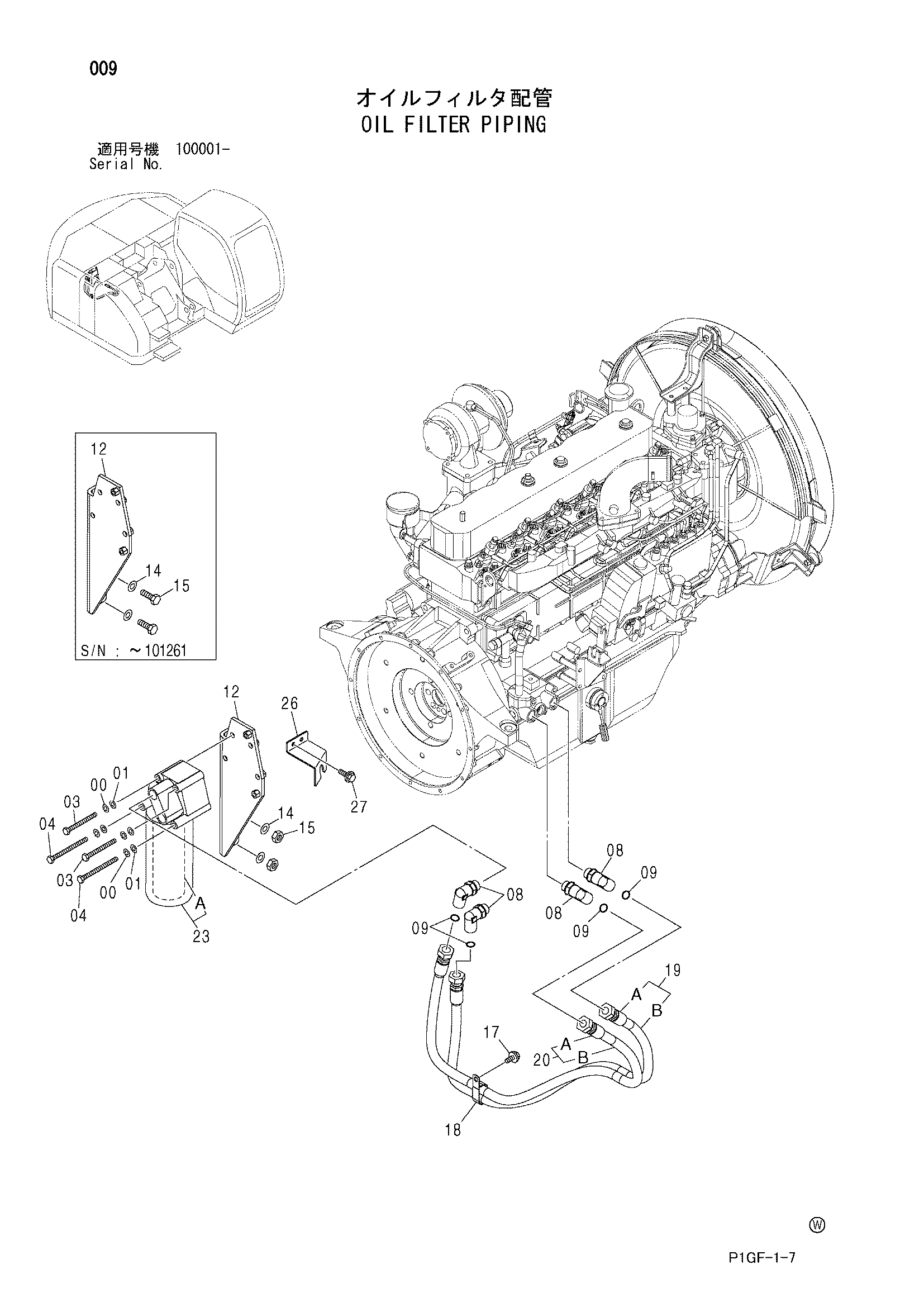

Заводская схема «Масляный фильтр трубопроводы» для HITACHI ZX225US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A590910 | Пружинная шайба | 4 |
| 01 | A590110 | Плоская шайба | 4 |
| 03 | J901004 | Болт | 2 |
| 04 | J901010 | Болт | 2 |
| 08 | 4428831 замена: 4469926 | Угловой штуцер | 4 |
| 08A | 4437309 | Уплотнительное кольцо | 1 |
| 08 | 4469926 | Угловой штуцер | 2 |
| 08A | 4469925 | Уплотнительное кольцо | 1 |
| 08 | 4473870 | Угловой штуцер | 2 |
| 08A | 4153103 | Уплотнительное кольцо | 1 |
| 09 | 4430912 | Уплотнительное кольцо | 4 |
| 12 | 8083381 | Кронштейн | 1 |
| 14 | A590914 | Пружинная шайба | 2 |
| 15 | J901445 | Болт | 2 |
| 15 | J951014 | Гайка | 2 |
| 17 | J011020 | Болт с шайбой | 1 |
| 17 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 18 | 4411911 | Зажим | 1 |
| 19 | 9200873 | Шланг в сборе | 1 |
| 19A | 4448793 | Шланг масляный | 1 |
| 19B | 4446406 | Защитный кожух | 2 |
| 20 | 9200871 | Шланг в сборе | 1 |
| 20A | 4449000 | Шланг масляный | 1 |
| 20B | 4446406 | Защитный кожух | 2 |
| 23 | 4452166 замена: 4485262 | Масляный фильтр | 1 |
| 23A | 4448336 | Фильтр | 1 |
| 23 | 4485262 | Масляный фильтр | 1 |
| 23A | 4484495 | Фильтр | 1 |
| 26 | 3093009 | Кронштейн | 1 |
| 27 | J021035 | Болт с шайбой | 2 |
| 27 | J271035 замена: J901035 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
