Пилотные гидролинии (D-1) — HITACHI ZX225US-E

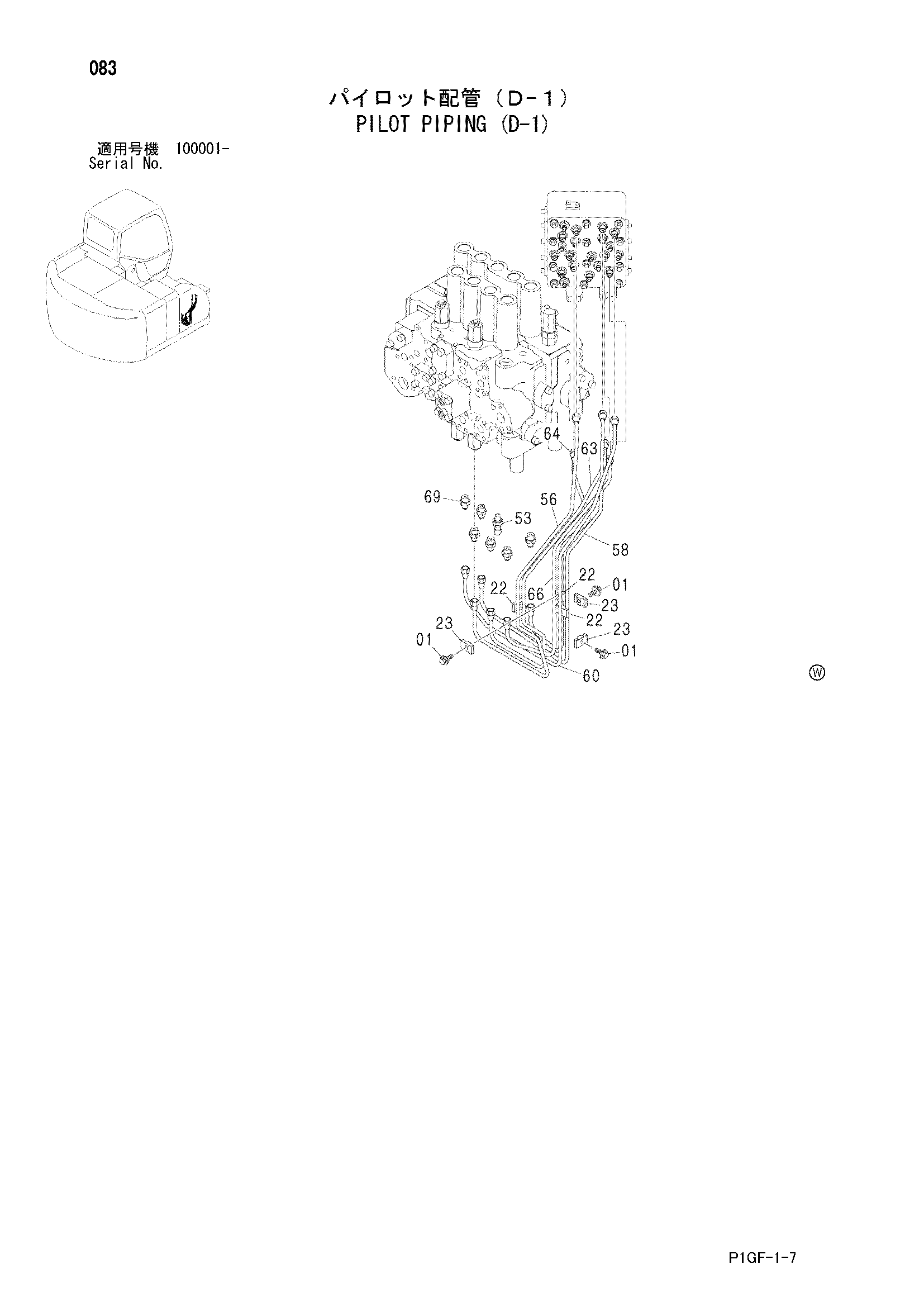

Заводская схема «Пилотные гидролинии (D-1)» для HITACHI ZX225US-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J010825 | Болт с шайбой | 3 |
| 01 | J260825 замена: J900825 | Болт с шайбой | 3 |
| 22 | 9735305 | Хомут | 3 |
| 23 | 9735306 | Хомут | 3 |
| 53 | 4436535 | Датчик давления | 1 |
| 56 | 3091680 | Трубка | 1 |
| 58 | 3091681 | Трубка | 1 |
| 60 | 3091682 | Трубка | 1 |
| 63 | 3091683 | Трубка | 1 |
| 64 | 3091684 | Трубка | 1 |
| 66 | 3091685 | Трубка | 1 |
| 69 | 4255305 | Штуцер трубки | 6 |
| 69A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
