Крышка двигателя — HITACHI ZX225US-3F

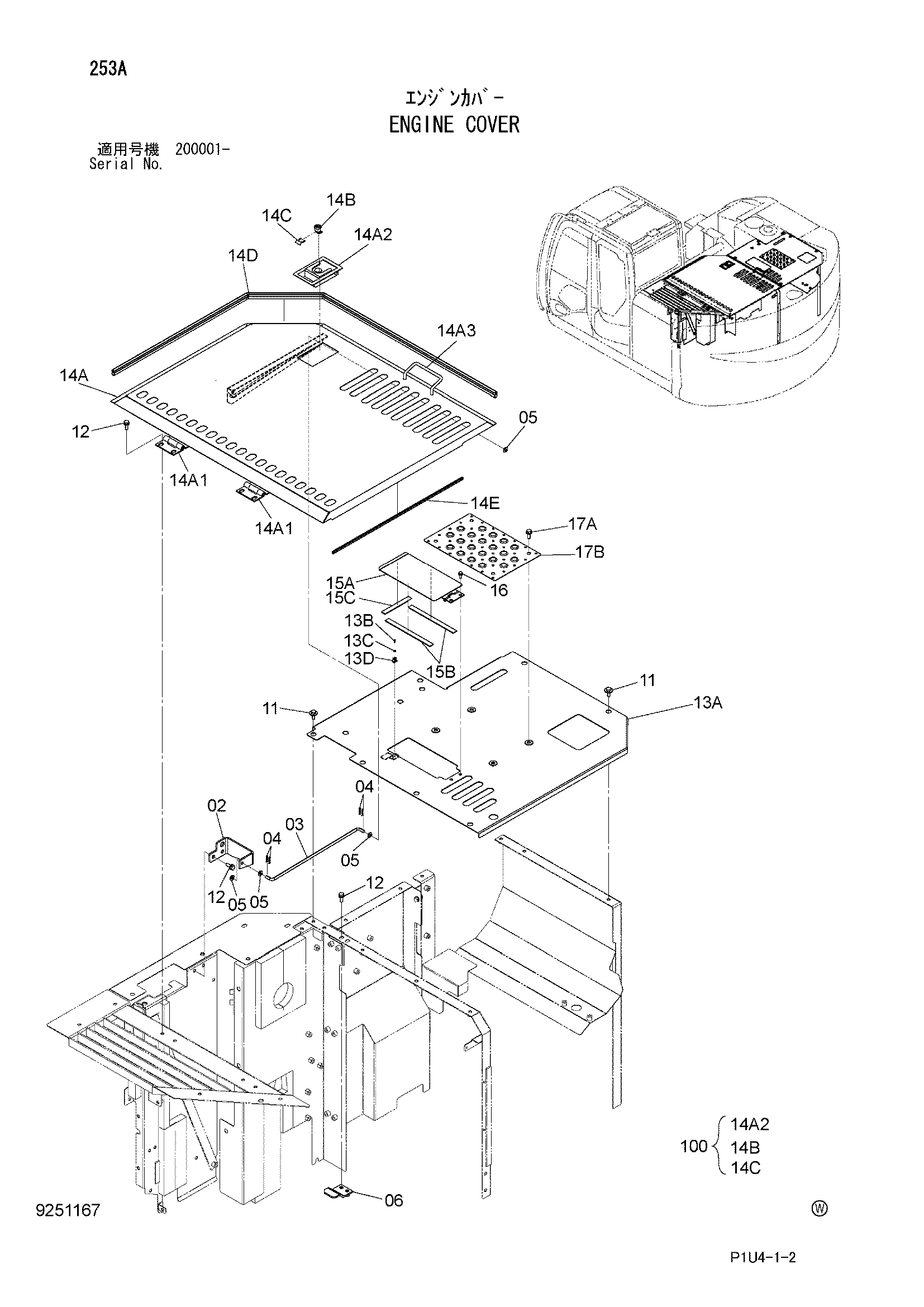

Заводская схема «Крышка двигателя» для HITACHI ZX225US-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4638673 | Кронштейн | 1 |
| 03 | 4638674 | Стойка | 1 |
| 04 | 4022698 | Стопорный палец | 4 |
| 05 | A590110 | Плоская шайба | 4 |
| 06 | 9764544 | Ограничитель | 1 |
| 11 | J281030 | Болт с шайбой | 10 |
| 11A | J901030 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 12 | J271030 | Болт с шайбой | 8 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 7050592 | Крышка двигатель | 1 |
| 13A | 6023809 | Крышка двигатель | 1 |
| 13B | M430410 | Винт | 1 |
| 13C | A590104 | Плоская шайба | 1 |
| 13D | 4330276 | Держатель | 1 |
| 14 | 7051353 | Крышка | 1 |
| 14A | 6024686 | Крышка двигатель | 1 |
| 14A1 | 3072015 | Петля | 2 |
| 14A2 | 4409447 | Замок | 1 |
| 14A3 | 4415540 | Рукоятка | 1 |
| 14B | 4409396 | Гидроцилиндр. блокировка | 1 |
| 14C | 4461342 | Зажим | 1 |
| 14D | 4659117 | Уплотнительная окантовка | 1 |
| 14E | 4659118 | Уплотнительная окантовка | 1 |
| 15 | 8107525 | Крышка | 1 |
| 15A | 8101510 | Крышка | 1 |
| 15B | 4651486 | Резиновая прокладка | 2 |
| 15C | 4651527 | Резиновая прокладка | 1 |
| 16 | J260820 | Болт с шайбой | 2 |
| 16A | J900820 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | 9256094 | Инструмент нонслип | 1 |
| 17 | 9196157 | Инструмент нонслип | 1 |
| 17A | J271030 | Болт с шайбой | 4 |
| 17A1 | J901030 | Болт | 1 |
| 17A2 | J222010 | Шайба | 1 |
| 17B | 3107268 | Крышка | 1 |
| 17B | 3091337 | Крышка | 1 |
| 100 | 4409446 | Замок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
