Поддерживающий каток — HITACHI ZX225US-3F

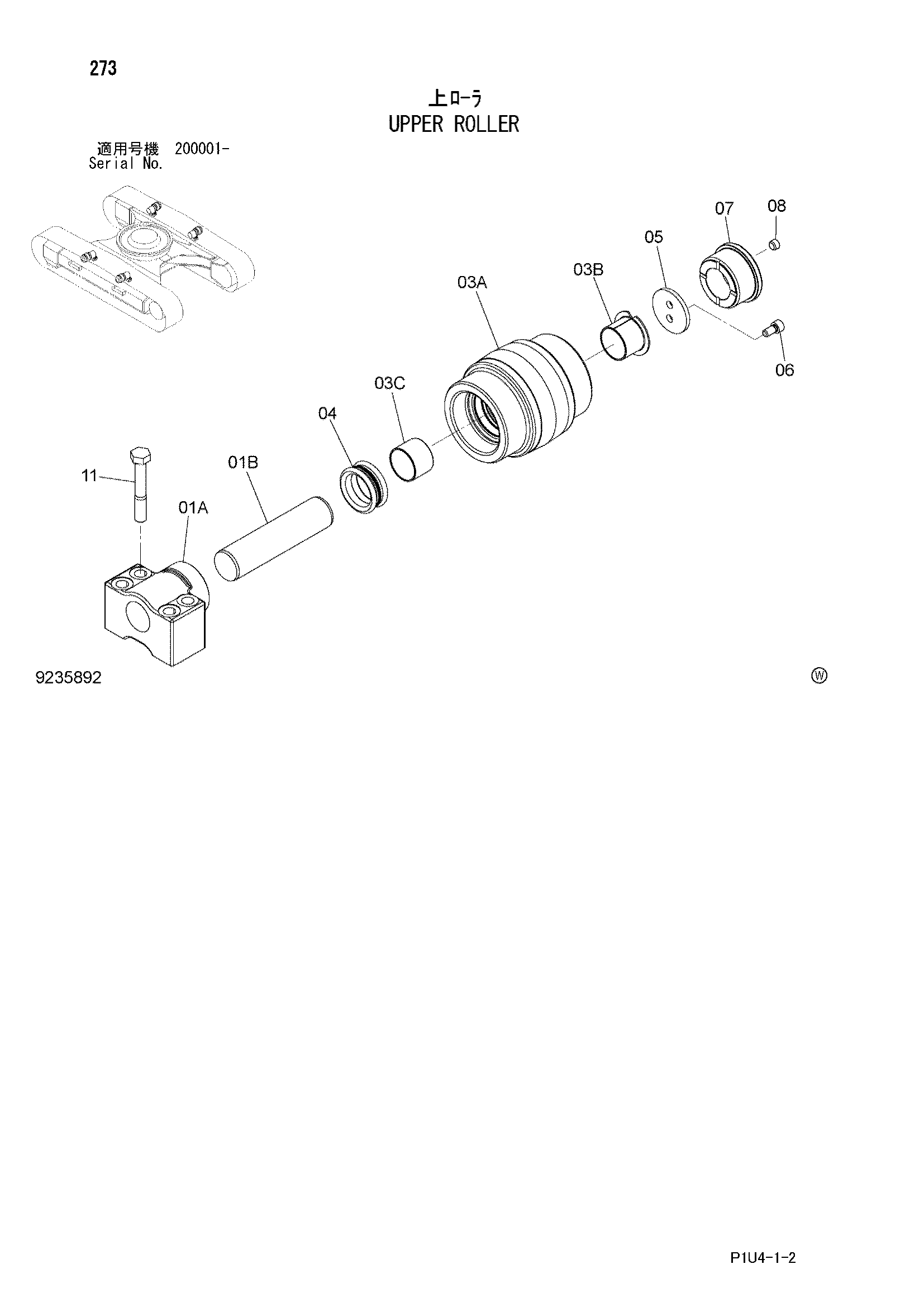

Заводская схема «Поддерживающий каток» для HITACHI ZX225US-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9235892 | Поддерживающий каток в сборе | 4 | |
| 01-08 | 9234984 | Каток верхний | 1 |
| 01 | 9234985 | Кронштейн | 1 |
| 01A | 2050981 | Кронштейн | 1 |
| 01B | 3101035 | Вал | 1 |
| 03 | 9235104 | Ролик | 1 |
| 03A | 2050980 | Ролик | 1 |
| 03B | 3101093 | Втулка | 1 |
| 03C | 4172349 | Втулка | 1 |
| 04 | 4317584 | Комплект уплотнений | 1 |
| 05 | 4614277 | Шайба | 1 |
| 06 | M351020 | Болт с внутренним шестигранником | 2 |
| 07 | 3101117 | Крышка | 1 |
| 08 | 4315607 | Пробка | 1 |
| 11 | J931600 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
