Каталог запчастей HITACHI
HSB общий трубопроводы(1) — HITACHI ZX225US-3F

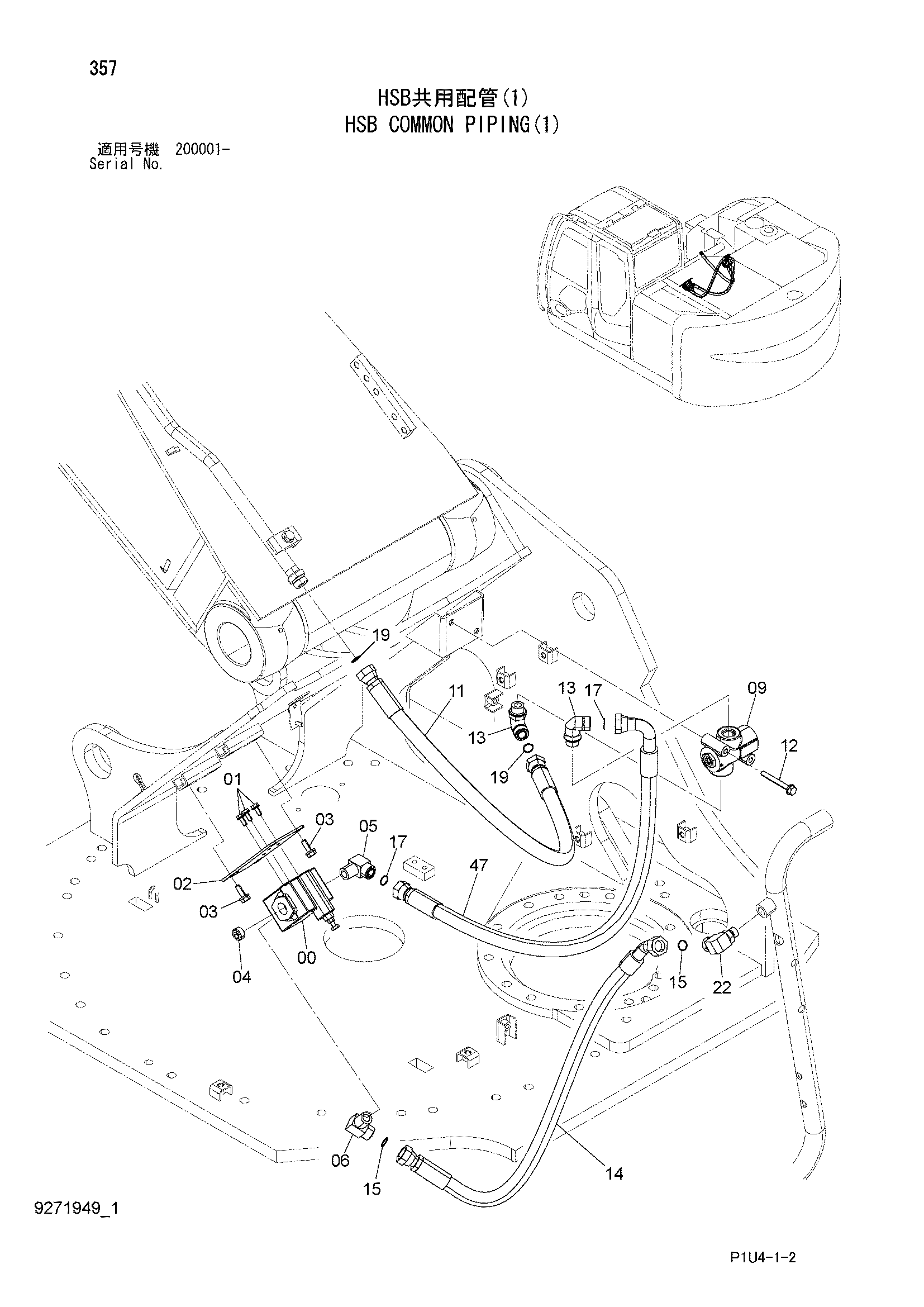

Заводская схема «HSB общий трубопроводы(1)» для HITACHI ZX225US-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4209158 | Предохранительный клапан | 1 |
| 01 | J260820 | Болт с шайбой | 3 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4638241 | Кронштейн | 1 |
| 03 | J271030 | Болт с шайбой | 4 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 94-2014 | Пробка | 1 |
| 05 | 4272267 | Угловой штуцер | 1 |
| 06 | 4272267 | Угловой штуцер | 1 |
| 09 | 4629744 | Запорный клапан | 1 |
| 11 | 4250060 | Шланг | 1 |
| 12 | J271085 | Болт с шайбой | 2 |
| 12A | J901085 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | A853366 | Угловой штуцер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4381525 замена: 9291588 | Шланг в сборе | 1 |
| 14 | 9291588 | Шланг в сборе | 1 |
| 14A | 4381525 | Шланг | 1 |
| 14B | 4327294 | Защитный кожух | 1 |
| 15 | 4187308 | Уплотнительное кольцо | 2 |
| 17 | 4187308 | Уплотнительное кольцо | 2 |
| 19 | 4187308 | Уплотнительное кольцо | 2 |
| 22 | A853346 | Угловой штуцер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 47 | 4402861 замена: 4670468 | Шланг | 1 |
| 47 | 4670468 замена: 9290778 | Шланг | 1 |
| 47 | 9290778 | Шланг в сборе | 1 |
| 47A | 4670468 | Шланг | 1 |
| 47B | 4327294 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
