Крышка (F-2) — HITACHI ZX225US-3F

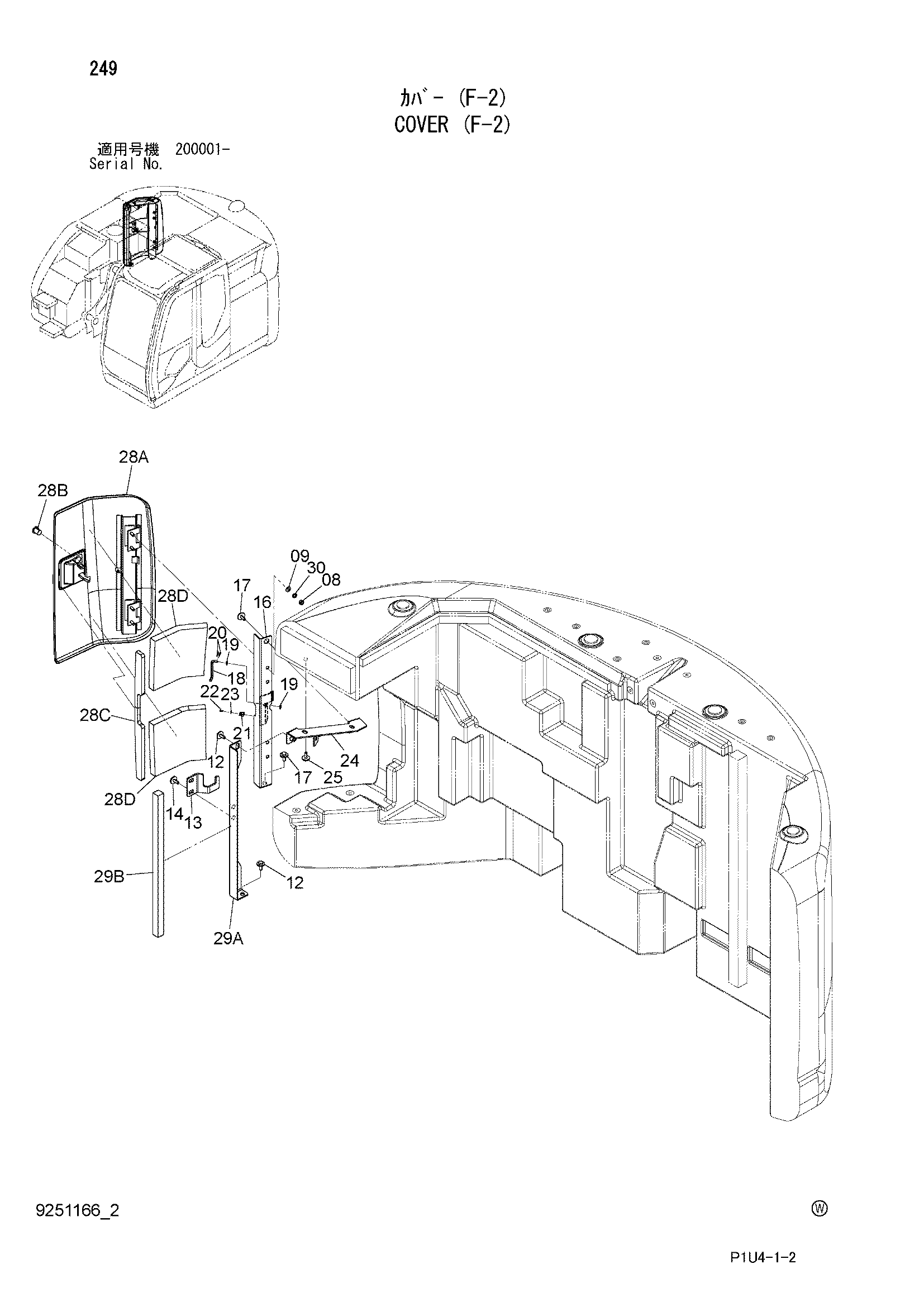

Заводская схема «Крышка (F-2)» для HITACHI ZX225US-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | J950010 | Гайка | 4 |
| 09 | A590110 | Плоская шайба | 4 |
| 12 | J281030 | Болт с шайбой | 2 |
| 12A | J901030 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 13 | 4464839 | Ограничитель | 1 |
| 14 | J281030 | Болт с шайбой | 2 |
| 14A | J901030 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 16 | 8081891 | Кронштейн | 1 |
| 17 | J281030 | Болт с шайбой | 2 |
| 17A | J901030 | Болт | 1 |
| 17B | 4486055 | Шайба | 1 |
| 18 | 4451169 | Стойка | 1 |
| 19 | A590108 | Плоская шайба | 2 |
| 20 | 4022697 | Стопорный палец | 2 |
| 21 | 4330276 | Держатель | 1 |
| 22 | M430410 | Винт | 1 |
| 23 | A590104 | Плоская шайба | 1 |
| 24 | 8104788 замена: 8112972 | Кронштейн | 1 |
| 24 | 8112972 | Кронштейн | 1 |
| 25 | J281030 | Болт с шайбой | 2 |
| 25A | J901030 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
| 28 | 7050860 | Дверь | 1 |
| 28A | 6020658 | Дверь | 1 |
| 28B | 4379989 | Гидроцилиндр. блокировка | 1 |
| 28C | 3089314 | Резиновая прокладка | 1 |
| 28D | 4626151 | Резиновая прокладка | 2 |
| 29 | 8105611 | Опора | 1 |
| 29A | 8080220 | Опора | 1 |
| 29B | 4656691 | Резиновая прокладка | 1 |
| 30 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
