Вспомогательный трубопроводы (моноблочный стрела) — HITACHI ZX225US-3F

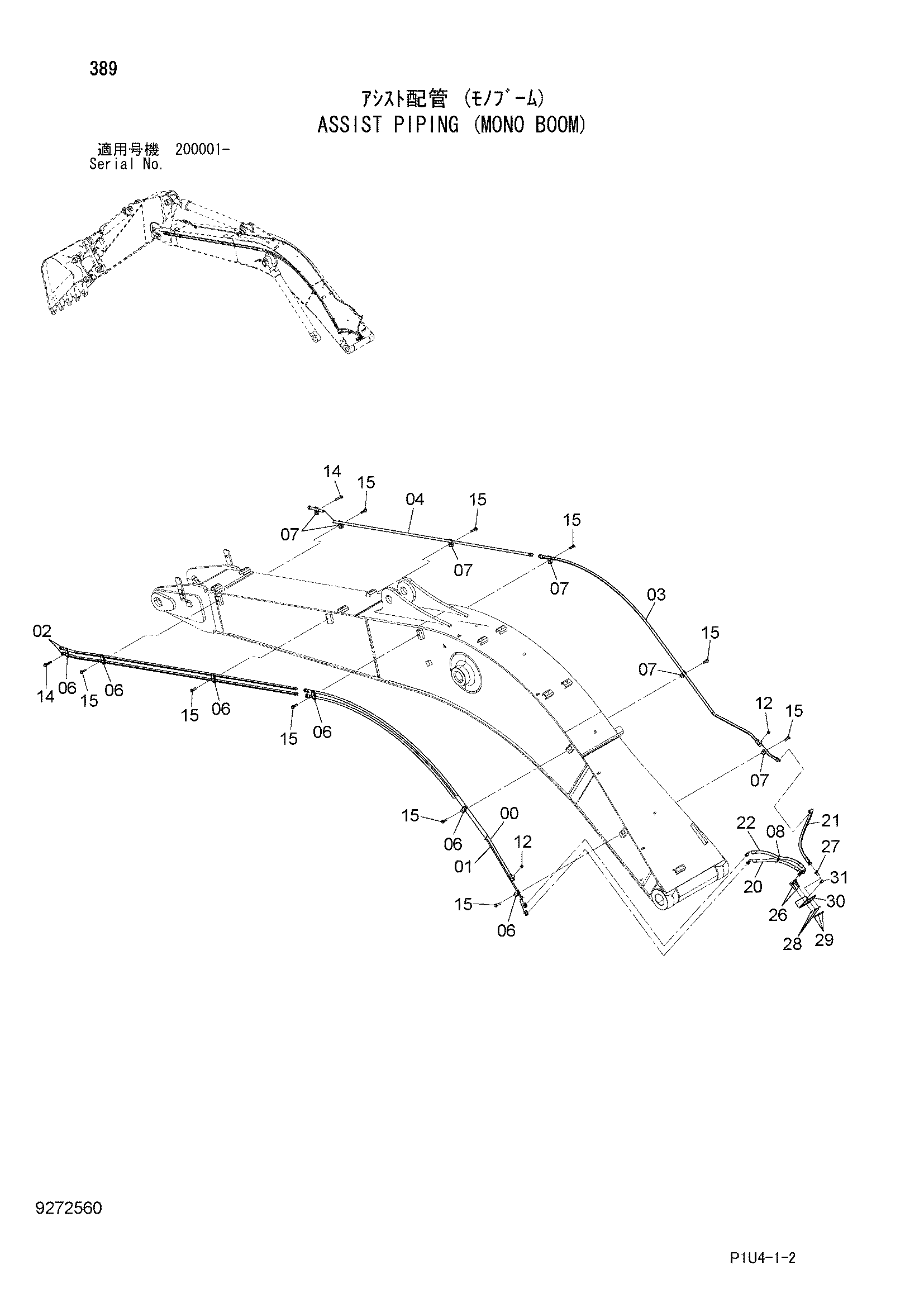

Заводская схема «Вспомогательный трубопроводы (моноблочный стрела)» для HITACHI ZX225US-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8065843 | Трубка | 1 |
| 01 | 8065842 | Трубка | 1 |
| 02 | 8078451 | Трубка | 2 |
| 03 | 8070892 | Трубка | 1 |
| 04 | 8078448 | Трубка | 1 |
| 06 | 4189858 | Хомут трубки | 6 |
| 07 | 4190124 | Хомут трубки | 6 |
| 08 | 4055312 | Ленточный зажим | 1 |
| 12 | 94-2023 | Пробка | 2 |
| 14 | 4661579 | Болт с шайбой | 2 |
| 14A | J901265 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 4665706 | Болт с шайбой | 10 |
| 15A | J901250 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 20 | 9275818 | Шланг в сборе | 1 |
| 20A | 4668584 | Шланг | 1 |
| 20B | 4327315 | Защитный кожух | 1 |
| 21 | 9275816 | Шланг в сборе | 1 |
| 20A | 4668582 | Шланг | 1 |
| 20B | 4327315 | Защитный кожух | 1 |
| 22 | 9278366 | Шланг в сборе | 1 |
| 20A | 4671084 | Шланг | 1 |
| 20B | 4327315 | Защитный кожух | 1 |
| 26 | 4285863 | Угловой штуцер | 2 |
| 27 | 4202532 | Адаптер | 1 |
| 28 | A590914 | Пружинная шайба | 3 |
| 29 | 4202531 | Гайка | 3 |
| 30 | 3110459 | Кронштейн | 1 |
| 31 | J271030 | Болт с шайбой | 2 |
| 31A | J901030 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
