Пилотные гидролинии (G) — HITACHI ZX225US-3-HCME

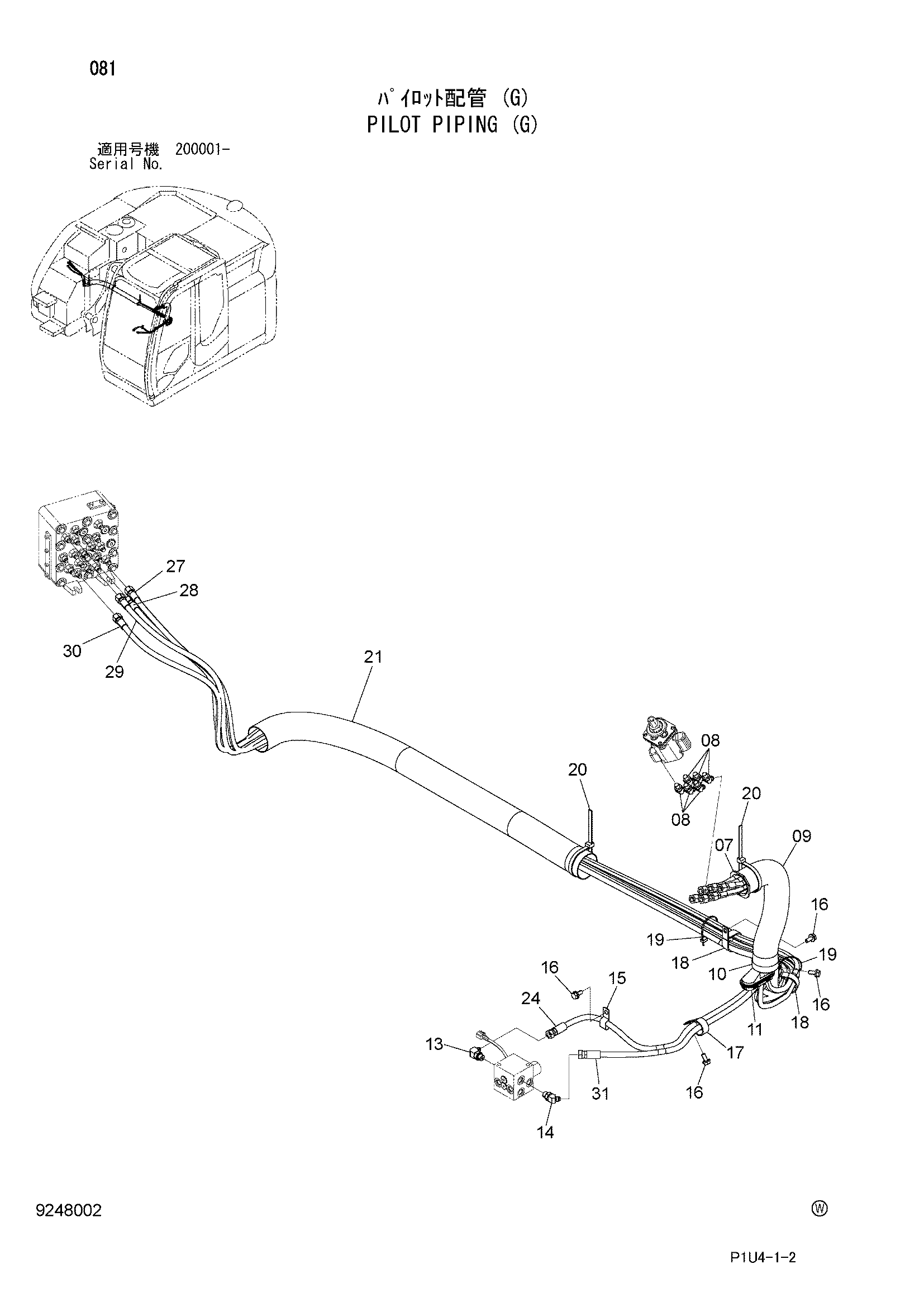

Заводская схема «Пилотные гидролинии (G)» для HITACHI ZX225US-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 3079728 | Втулка | 1 |
| 08 | A852223 | Угловой штуцер | 6 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4629782 | Шланг | 1 |
| 10 | 4351774 | Хомут провод | 1 |
| 11 | 2046296 | Втулка | 1 |
| 13 | A852333 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852233 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4190292 | Зажим | 1 |
| 16 | J271025 | Болт с шайбой | 4 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4190291 | Зажим | 1 |
| 18 | 4190265 | Зажим | 2 |
| 19 | 4055312 | Ленточный зажим | 2 |
| 20 | 4121859 | Ленточный зажим | 2 |
| 21 | 4448087 | Шланг | 1 |
| 24 | 4643915 | Пластиковый шланг | 1 |
| 27 | 4661827 замена: 9282819 | Шланг | 1 |
| 27 | 9282819 | Шланг | 1 |
| 27A | 4661827 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 3 |
| 28 | 4661826 замена: 9282820 | Шланг | 1 |
| 28 | 9282820 | Шланг | 1 |
| 28A | 4661826 | Шланг | 1 |
| 28B | 4327293 | Защитный кожух | 3 |
| 29 | 4661825 замена: 9282821 | Шланг | 1 |
| 29 | 9282821 | Шланг | 1 |
| 29A | 4661825 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 3 |
| 30 | 4661823 замена: 9278523 | Шланг | 1 |
| 30 | 9278523 | Шланг | 1 |
| 30A | 4436315 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 3 |
| 31 | 4662080 замена: 4651131 | Пластиковый шланг | 1 |
| 31 | 4651131 замена: 4681207 | Пластиковый шланг | 1 |
| 31 | 4681207 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
