Гидролинии рабочего оборудования (2P-BOOM) — HITACHI ZX225US-3-HCME

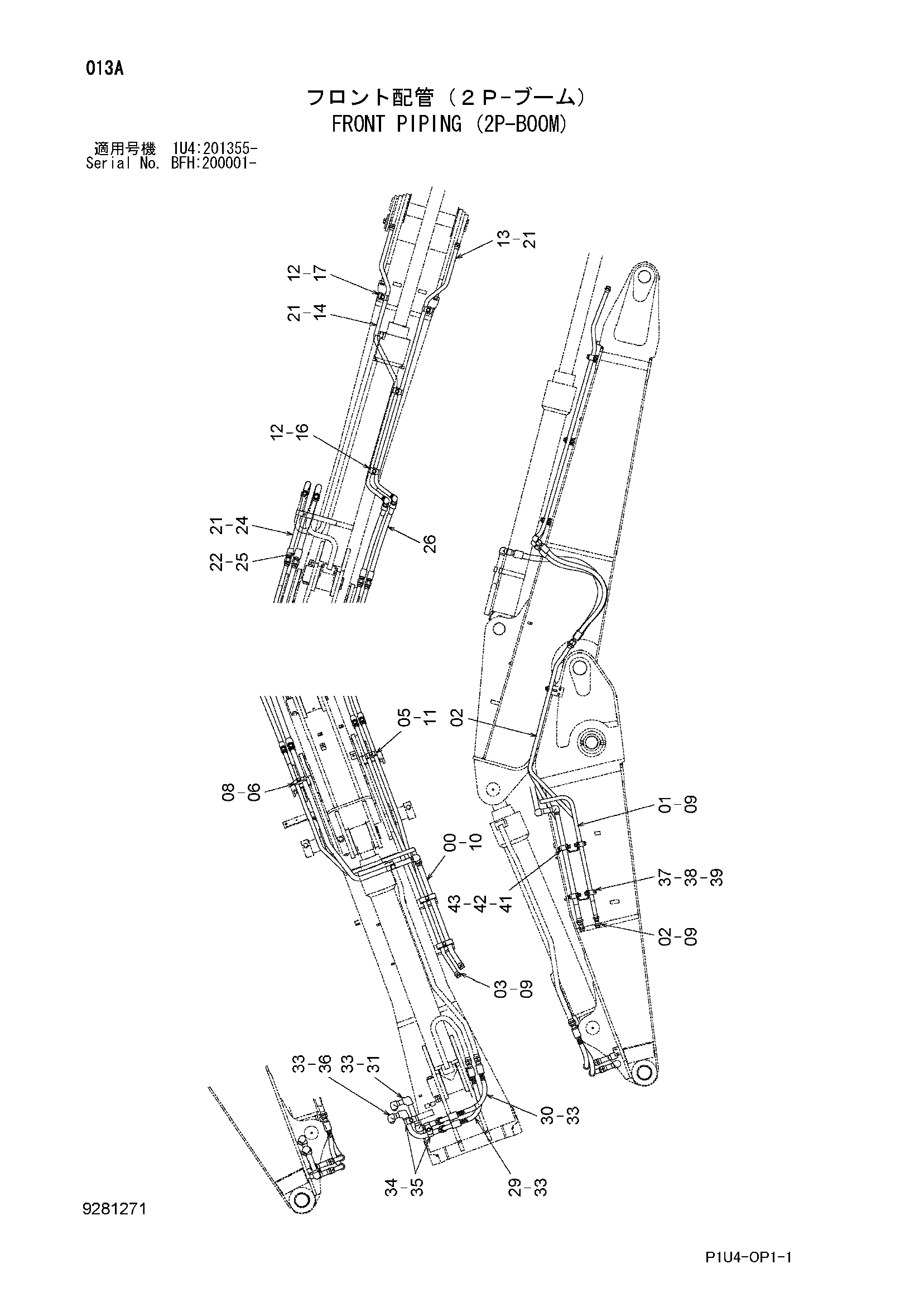

Заводская схема «Гидролинии рабочего оборудования (2P-BOOM)» для HITACHI ZX225US-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109624 | Трубка | 1 |
| 01 | 8109623 | Трубка | 1 |
| 02 | 8109620 | Трубка | 1 |
| 03 | 8109622 | Трубка | 1 |
| 05 | 4189859 | Хомут трубки | 1 |
| 06 | 4153488 | Хомут трубки | 1 |
| 08 | J271280 | Болт с шайбой | 1 |
| 08A | J901280 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4187308 | Уплотнительное кольцо | 6 |
| 10 | 4187328 | Уплотнительное кольцо | 2 |
| 11 | J271275 | Болт с шайбой | 1 |
| 11A | J901275 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J271265 | Болт с шайбой | 4 |
| 12A | J901265 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 8102091 | Трубка | 1 |
| 14 | 8102092 | Трубка | 1 |
| 16 | 4189859 | Хомут трубки | 2 |
| 17 | 4190126 | Хомут трубки | 2 |
| 21 | 4187308 | Уплотнительное кольцо | 5 |
| 22 | 4187328 | Уплотнительное кольцо | 1 |
| 24 | 4642502 | Шланг | 1 |
| 25 | 4642505 | Шланг | 1 |
| 26 | 4642499 | Шланг | 2 |
| 29 | 4418502 | Шланг | 1 |
| 30 | 4432362 | Шланг | 1 |
| 31 | 8109745 | Трубка | 1 |
| 33 | 4187328 | Уплотнительное кольцо | 6 |
| 34 | J271270 | Болт с шайбой | 2 |
| 34A | J901270 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 35 | 4189860 | Хомут трубки | 2 |
| 36 | 8112110 | Трубка | 1 |
| 37 | 4285723 | Хомут трубки | 2 |
| 38 | 4285722 | Резиновая прокладка | 2 |
| 39 | 4657481 | Болт с шайбой | 2 |
| 39A | J901275 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 41 | 4285725 | Хомут трубки | 2 |
| 42 | 4285724 | Резиновая прокладка | 2 |
| 43 | 4661581 | Болт с шайбой | 2 |
| 43A | J901280 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
