Рукоять удерживающий клапан трубопроводы (2) — HITACHI ZX225US-3-HCME

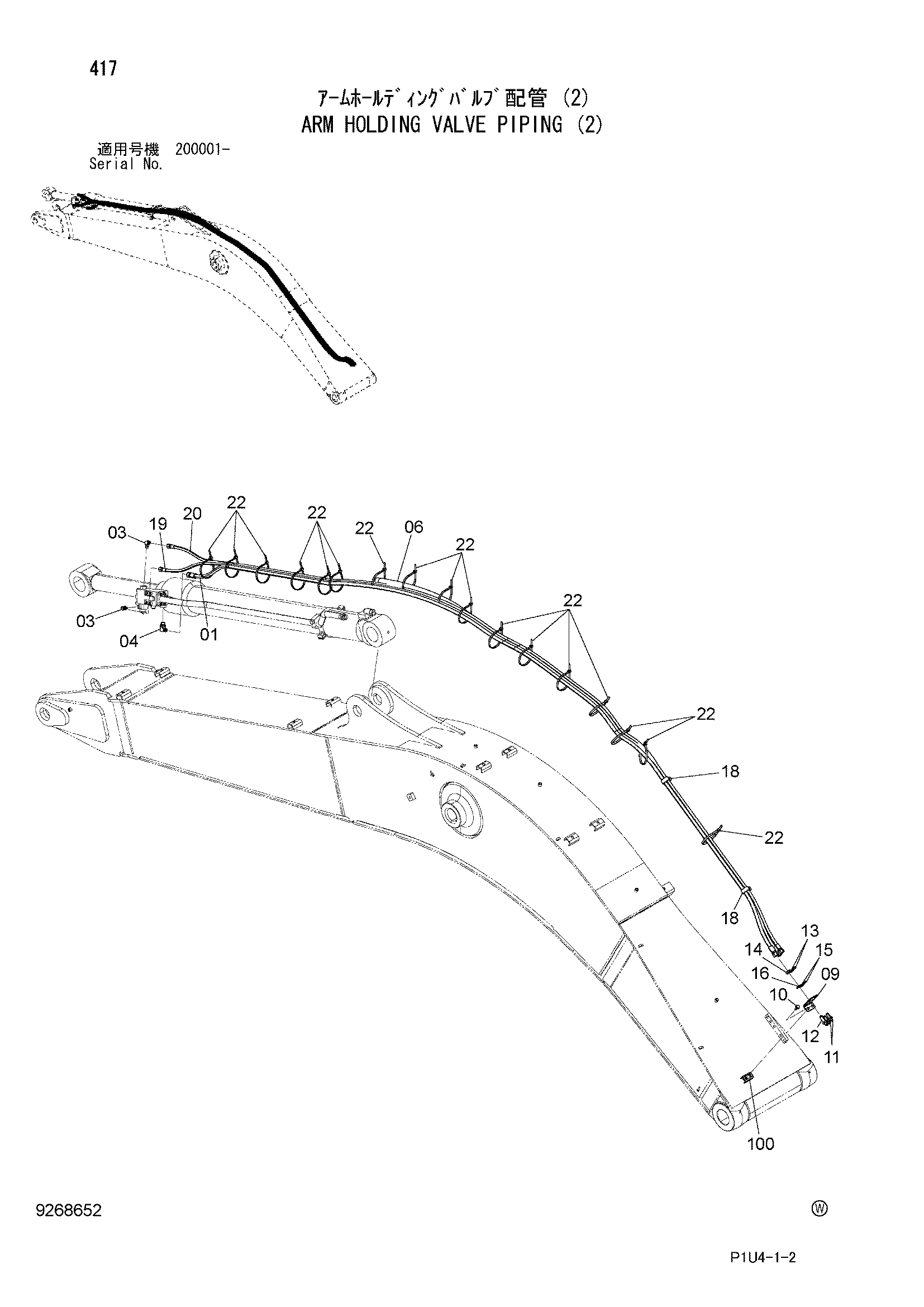

Заводская схема «Рукоять удерживающий клапан трубопроводы (2)» для HITACHI ZX225US-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9264044 | В сборе шланг | 1 |
| 01A | 4654234 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 10 |
| 03 | A852323 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852344 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4327294 | Защитный кожух | 1 |
| 09 | 4654129 | Кронштейн | 1 |
| 10 | J271030 | Болт с шайбой | 2 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4202532 | Адаптер | 2 |
| 12 | 4315207 | Адаптер | 1 |
| 13 | 4202531 | Гайка | 2 |
| 14 | 4316589 | Гайка | 1 |
| 15 | A590116 | Плоская шайба | 2 |
| 16 | A590120 | Плоская шайба | 1 |
| 18 | 4190291 | Зажим | 2 |
| 19 | 9270833 | Шланг в сборе | 1 |
| 19A | 4654234 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 10 |
| 20 | 9270834 | Шланг в сборе | 1 |
| 20A | 4654234 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 10 |
| 22 | 4121859 | Ленточный зажим | 17 |
| 100 | 9764238 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
