Пилотные гидролинии (E) — HITACHI ZX225US-3-HCME

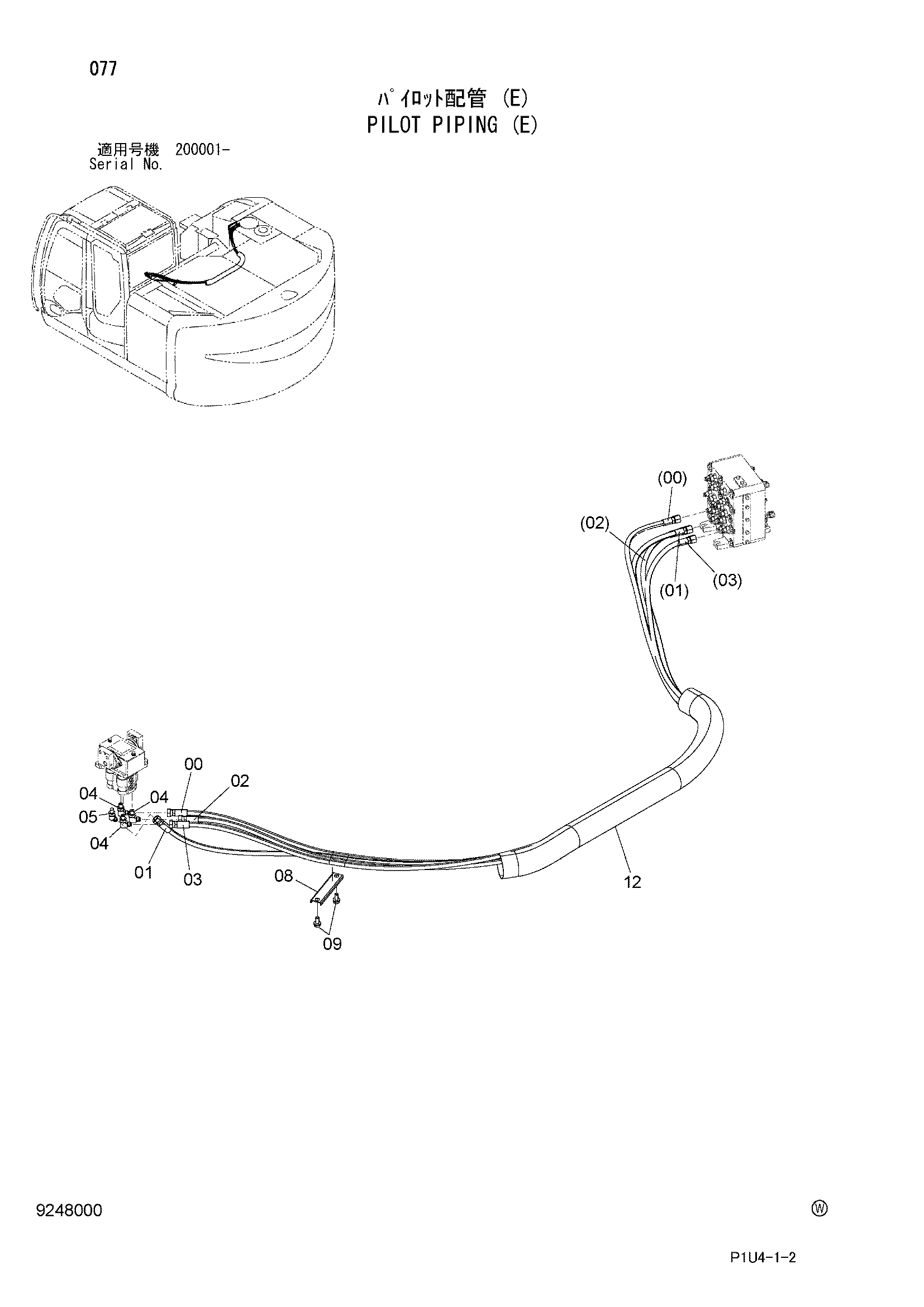

Заводская схема «Пилотные гидролинии (E)» для HITACHI ZX225US-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4437627 замена: 9282806 | Шланг | 1 |
| 00 | 9282806 | Шланг | 1 |
| 00A | 4437627 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 3 |
| 01 | 4446856 замена: 9282807 | Шланг | 1 |
| 01 | 9282807 | Шланг | 1 |
| 01A | 4446856 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 3 |
| 02 | 4631930 замена: 9282808 | Шланг | 1 |
| 02 | 9282808 | Шланг | 1 |
| 02A | 4631930 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 3 |
| 03 | 4450429 замена: 9282816 | Шланг | 1 |
| 03 | 9282816 | Шланг | 1 |
| 03A | 4450429 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 3 |
| 04 | A852323 | Угловой штуцер | 3 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852223 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4412666 | Хомут шланга | 1 |
| 09 | J271025 | Болт с шайбой | 2 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 12 | 4448087 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
