Пилотные гидролинии (поток производительность селектор)(1) — HITACHI ZX225US-3-HCME

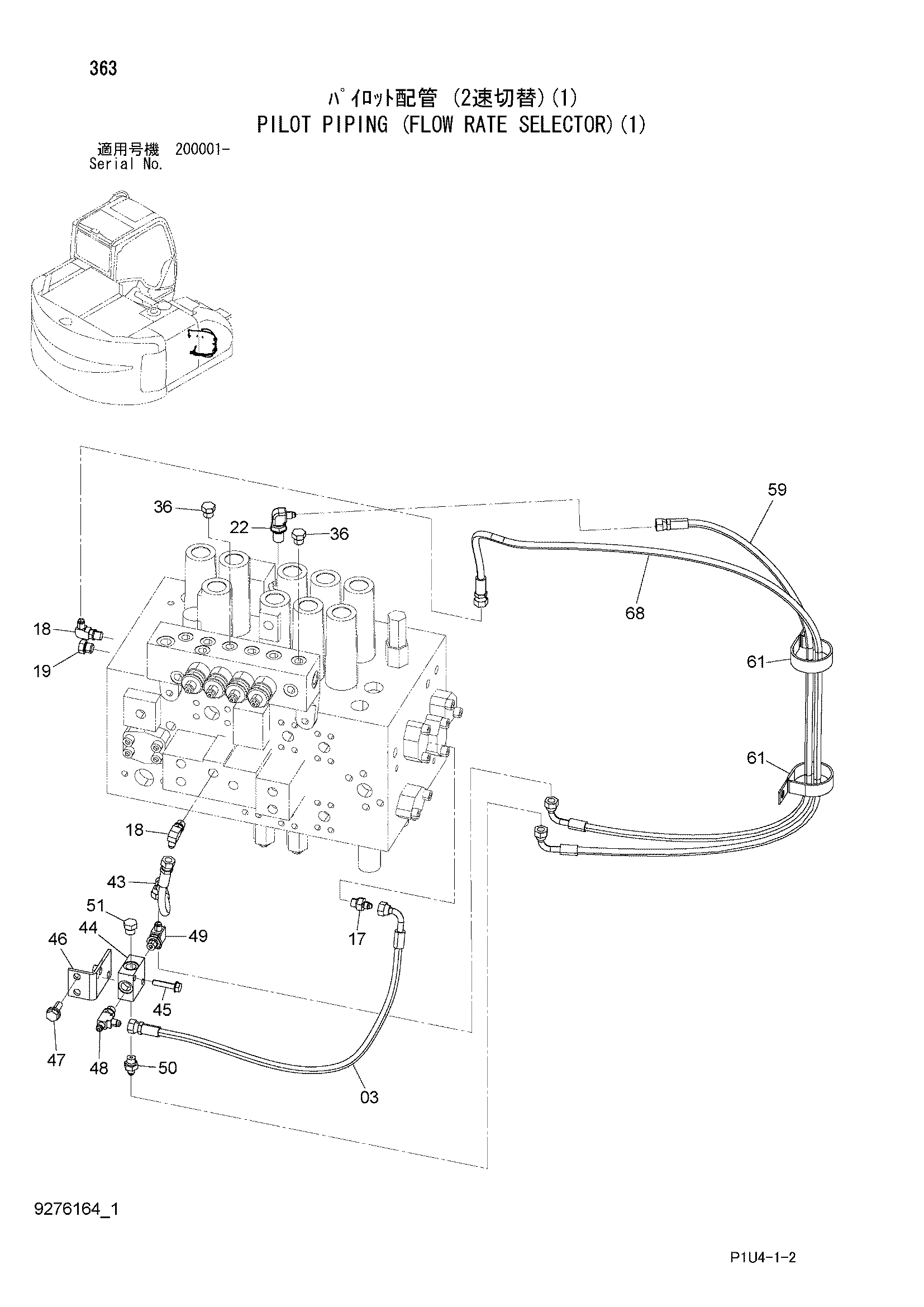

Заводская схема «Пилотные гидролинии (поток производительность селектор)(1)» для HITACHI ZX225US-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4635378 | Шланг | 1 |
| 17 | A852122 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852322 | Угловой штуцер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A885002 | Пробка | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4351281 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | A885002 | Пробка | 2 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4659951 | Шланг | 1 |
| 44 | 4411001 | Челночный клапан | 1 |
| 45 | J260840 | Болт с шайбой | 2 |
| 45A | J900840 | Болт | 1 |
| 45B | A590108 | Плоская шайба | 1 |
| 46 | 9764485 | Кронштейн | 1 |
| 47 | J271030 | Болт с шайбой | 2 |
| 47A | J901030 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 48 | A852422 | Тройник | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | A852522 | Тройник | 1 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 50 | A852122 | Адаптер | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 51 | A885002 | Пробка | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 59 | 4664213 | Шланг | 1 |
| 61 | 4193816 | Зажим | 2 |
| 68 | 4664207 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
