Гидромолот, гидроножницы трубопроводы (2P-ブーム) — HITACHI ZX225US-3

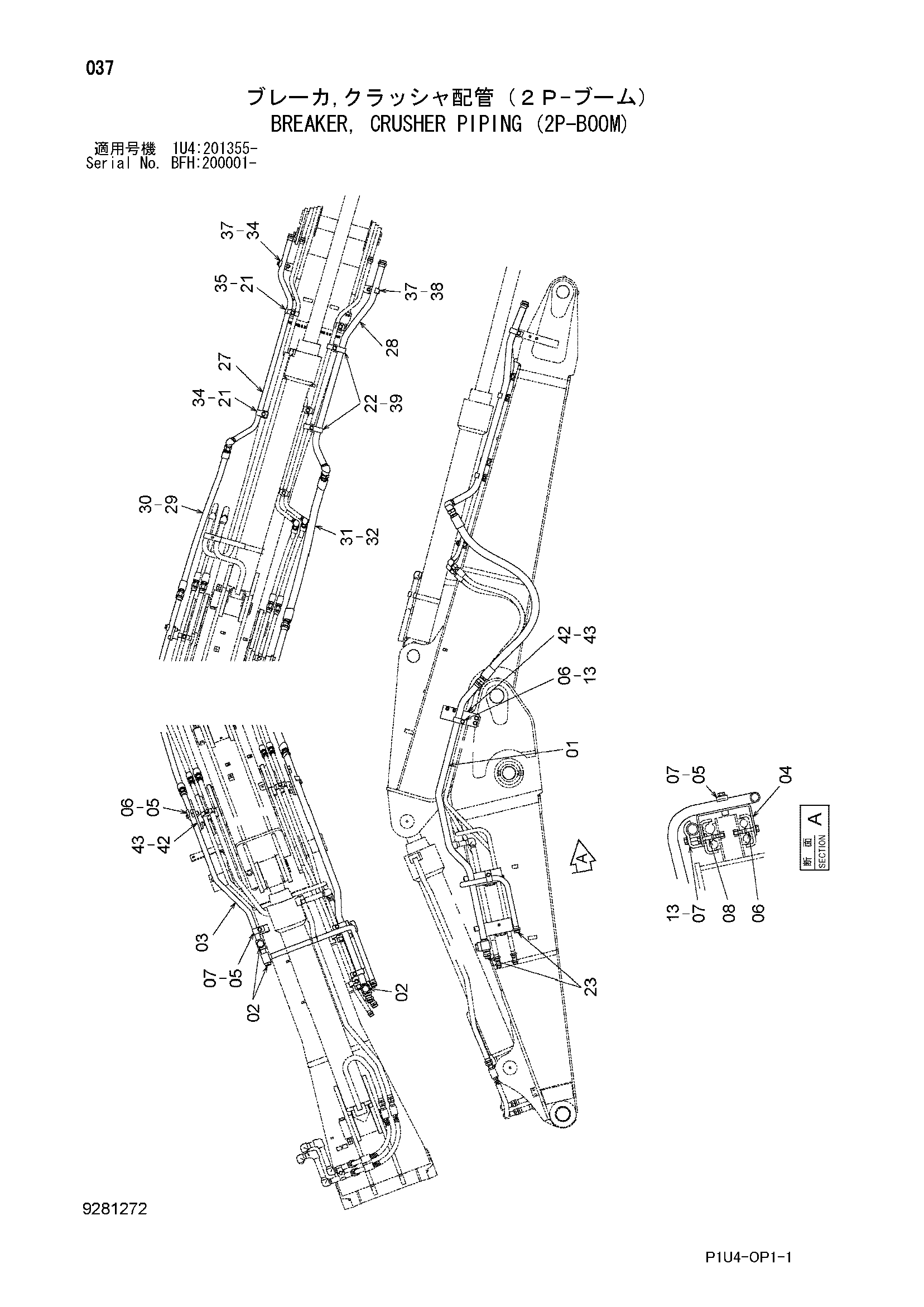

Заводская схема «Гидромолот, гидроножницы трубопроводы (2P-ブーム)» для HITACHI ZX225US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8110492 | Трубка | 1 |
| 02 | A885008 | Пробка | 3 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 8109634 | Трубка | 1 |
| 04 | 8111022 | Кронштейн | 2 |
| 05 | 4190127 | Хомут трубки | 3 |
| 06 | J271280 | Болт с шайбой | 4 |
| 06A | J901280 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | J271270 | Болт с шайбой | 4 |
| 07A | J901270 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | J271285 | Болт с шайбой | 2 |
| 08A | J901285 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 13 | 4053698 | Хомут трубки | 3 |
| 21 | J271275 | Болт с шайбой | 2 |
| 21A | J901275 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | J271260 | Болт с шайбой | 2 |
| 22A | J901260 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | 4187328 | Уплотнительное кольцо | 2 |
| 27 | 8102113 | Трубка | 1 |
| 28 | 8102114 | Трубка | 1 |
| 29 | 4642621 | Шланг | 1 |
| 30 | 4187328 | Уплотнительное кольцо | 2 |
| 31 | 4642622 | Шланг | 1 |
| 32 | 4187329 | Уплотнительное кольцо | 2 |
| 34 | 4190127 | Хомут трубки | 2 |
| 35 | 4153488 | Хомут трубки | 1 |
| 37 | J271280 | Болт с шайбой | 2 |
| 37A | J901280 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 38 | 4053698 | Хомут трубки | 1 |
| 39 | 4280387 | Хомут | 2 |
| 42 | 9765000 | Кронштейн | 2 |
| 43 | J271250 | Болт с шайбой | 4 |
| 43A | J901250 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
