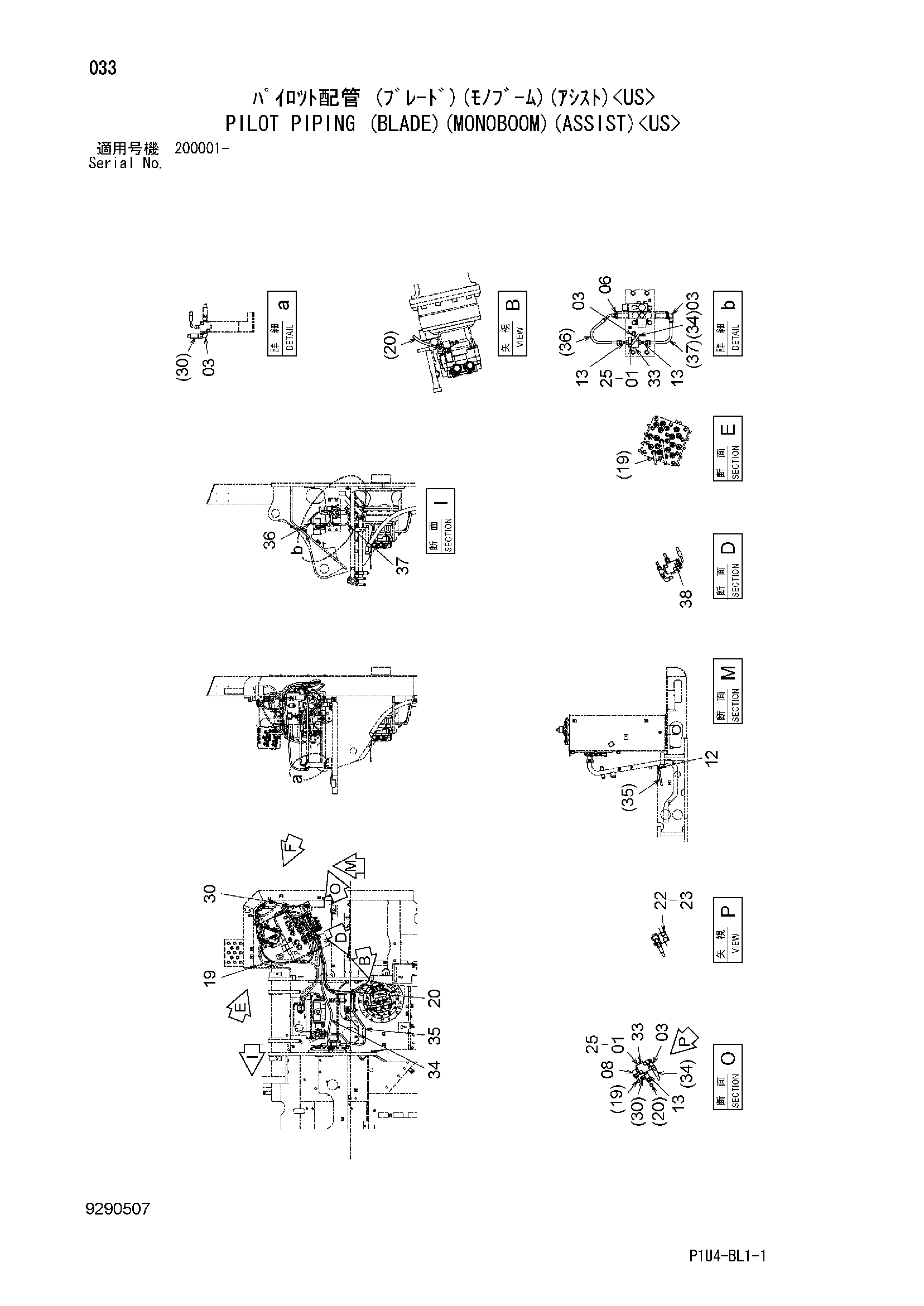

Пилотные гидролинии (отвал)(монобоом)(вспомогательный)<US> — HITACHI ZX225US-3
Заводская схема «Пилотные гидролинии (отвал)(монобоом)(вспомогательный)<US>» для HITACHI ZX225US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4411001 | Челночный клапан | 2 |
| 03 | A852322 | Угловой штуцер | 4 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852122 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852323 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852133 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852422 | Тройник | 3 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 9218730 | Шланг в сборе | 1 |
| 19A | 4433787 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 3 |
| 20 | 9226147 | Шланг в сборе | 1 |
| 20A | 4603058 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 3 |
| 22 | 9764485 | Кронштейн | 1 |
| 23 | J271035 | Болт с шайбой | 2 |
| 23A | J901035 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | J260845 | Болт с шайбой | 4 |
| 25A | J900845 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 30 | 9264463 | Шланг в сборе | 1 |
| 30A | 4478060 | Шланг | 1 |
| 30B | 4327315 | Защитный кожух | 3 |
| 33 | A885002 | Пробка | 2 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 9232010 | Шланг в сборе | 1 |
| 34A | 4610423 | Шланг | 1 |
| 34B | 4327293 | Защитный кожух | 3 |
| 35 | 9275819 | Шланг в сборе | 1 |
| 35A | 4668585 | Шланг | 1 |
| 35B | 4327315 | Защитный кожух | 2 |
| 36 | 4478278 | Шланг | 1 |
| 37 | 4458098 | Шланг | 1 |
| 38 | A852123 | Адаптер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
