Гидромолот, гидроножницы трубопроводы (основной)(1) — HITACHI ZX225US-3

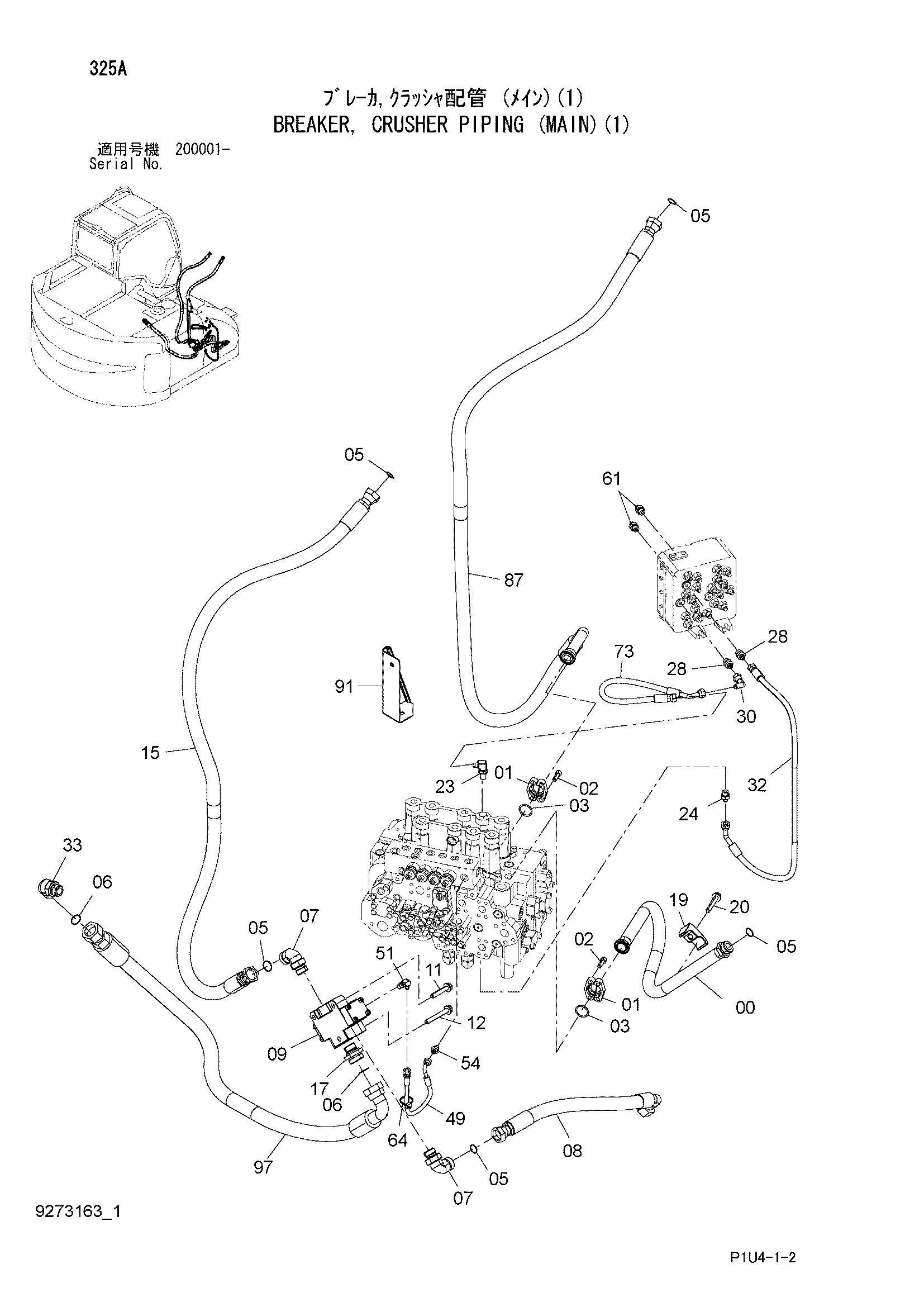

Заводская схема «Гидромолот, гидроножницы трубопроводы (основной)(1)» для HITACHI ZX225US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8102478 | Трубка | 1 |
| 01 | 962453 | Разъёмный фланец | 4 |
| 02 | J781030 | Болт с внутренним шестигранником | 8 |
| 03 | 966993 | Уплотнительное кольцо | 2 |
| 05 | 4187328 | Уплотнительное кольцо | 5 |
| 06 | 4187329 | Уплотнительное кольцо | 2 |
| 07 | A853388 | Угловой штуцер | 2 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4643547 | Шланг | 1 |
| 09 | 4626057 | Клапан селектор | 1 |
| 11 | J271265 | Болт с шайбой | 2 |
| 11A | J901265 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J271290 | Болт с шайбой | 1 |
| 12A | J901290 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 15 | 9266846 | Шланг в сборе | 1 |
| 15A | 4286827 | Шланг | 1 |
| 15B | 4327294 | Защитный кожух | 5 |
| 17 | 4205196 | Адаптер | 1 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 4190127 | Хомут трубки | 1 |
| 20 | J271275 | Болт с шайбой | 1 |
| 20A | J901275 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 23 | 4208913 | Угловой штуцер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | A852133 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | A852133 | Адаптер | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4239976 | Унион S | 1 |
| 32 | 4654406 | Шланг | 1 |
| 33 | A853380 | Угловой штуцер | 1 |
| 33A | 4506429 | Уплотнительное кольцо | 1 |
| 49 | 4470393 | Шланг | 1 |
| 51 | A852322 | Угловой штуцер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 54 | A852122 | Адаптер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 61 | A852133 | Адаптер | 2 |
| 61A | 4509180 | Уплотнительное кольцо | 1 |
| 64 | 4055311 | Ленточный зажим | 1 |
| 73 | 4453063 | Шланг | 1 |
| 87 | 9276892 | Шланг в сборе | 1 |
| 87A | 4669621 | Шланг | 1 |
| 87B | 4327294 | Защитный кожух | 8 |
| 91 | 8109500 | Крышка | 1 |
| 91A | 8109248 | Крышка | 1 |
| 91B | 4670649 | Уплотнительная окантовка | 1 |
| 97 | 9276148 замена: 9278636 | Шланг в сборе | 1 |
| 97 | 9278636 | Шланг в сборе | 1 |
| 97A | 4343807 | Шланг | 1 |
| 97A | 4671360 | Шланг | 1 |
| 97B | 4327294 | Защитный кожух | 6 |
| 97B | 4327294 | Защитный кожух | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
