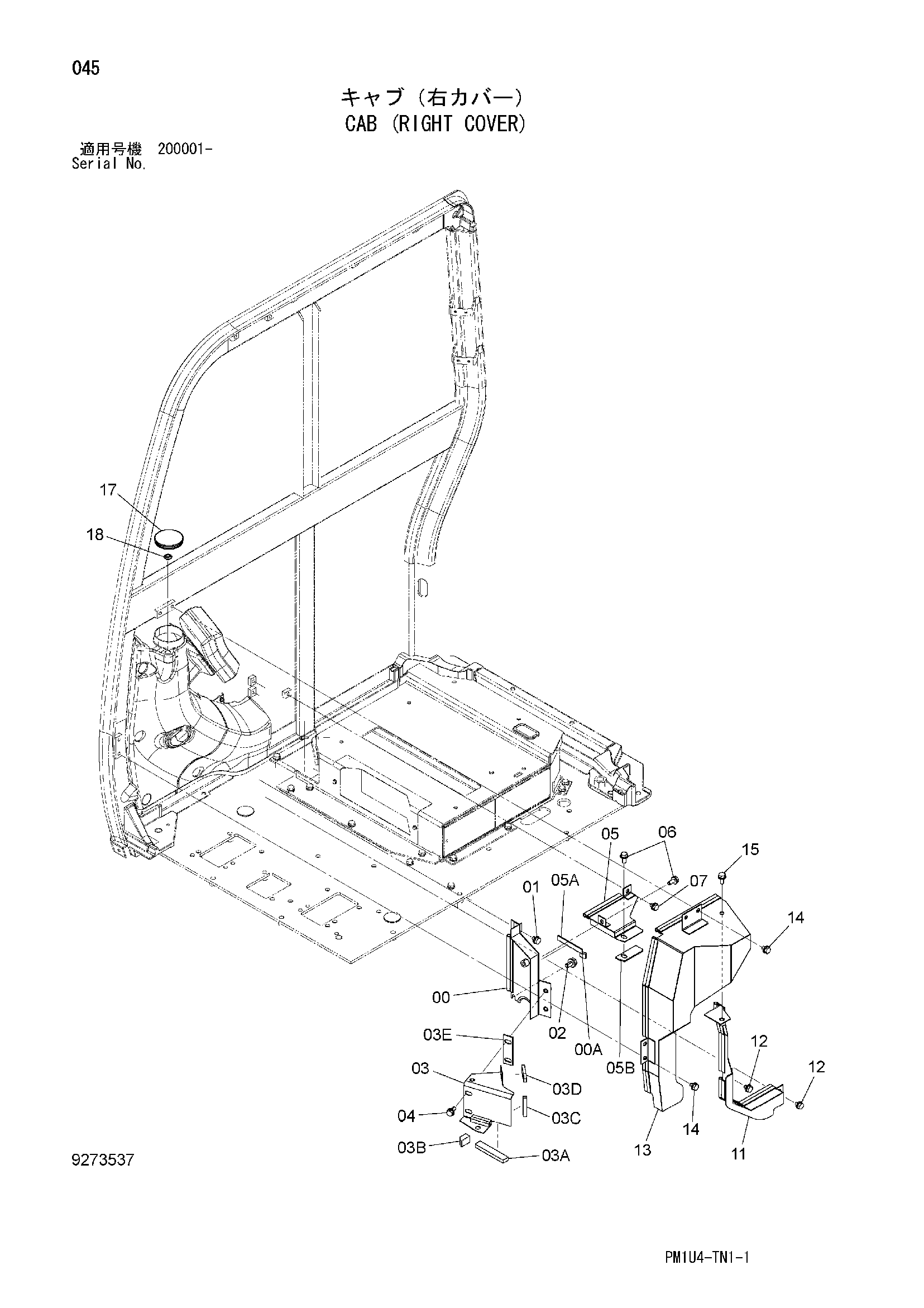

Кабина (правая крышка) — HITACHI ZX225US-3
Заводская схема «Кабина (правая крышка)» для HITACHI ZX225US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052174 | Крышка | 1 |
| 00A | 4665401 | Резиновая прокладка | 1 |
| 01 | J271016 | Болт с шайбой | 1 |
| 01A | J901016 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J271020 | Болт с шайбой | 1 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 7052175 | Решётка | 1 |
| 03A | 4479375 | Резиновая прокладка | 1 |
| 03B | 4665791 | Резиновая прокладка | 1 |
| 03C | 4479377 | Резиновая прокладка | 1 |
| 03D | 4479374 | Резиновая прокладка | 1 |
| 03E | 4665794 | Резиновая прокладка | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 8108155 | Крышка | 1 |
| 05A | 4665404 | Резиновая прокладка | 1 |
| 05B | 4665789 | Резиновая прокладка | 1 |
| 06 | J271025 | Болт с шайбой | 2 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | J271016 | Болт с шайбой | 1 |
| 07A | J901016 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 11 | 7052195 | Крышка | 1 |
| 12 | J271016 | Болт с шайбой | 2 |
| 12A | J901016 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 7052196 | Крышка | 1 |
| 14 | J271016 | Болт с шайбой | 4 |
| 14A | J901016 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J271025 | Болт с шайбой | 1 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4378710 | Резиновая втулка | 1 |
| 18 | 4209296 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
