Основные гидролинии (отвал)(2P-BOOM) — HITACHI ZX225US-3

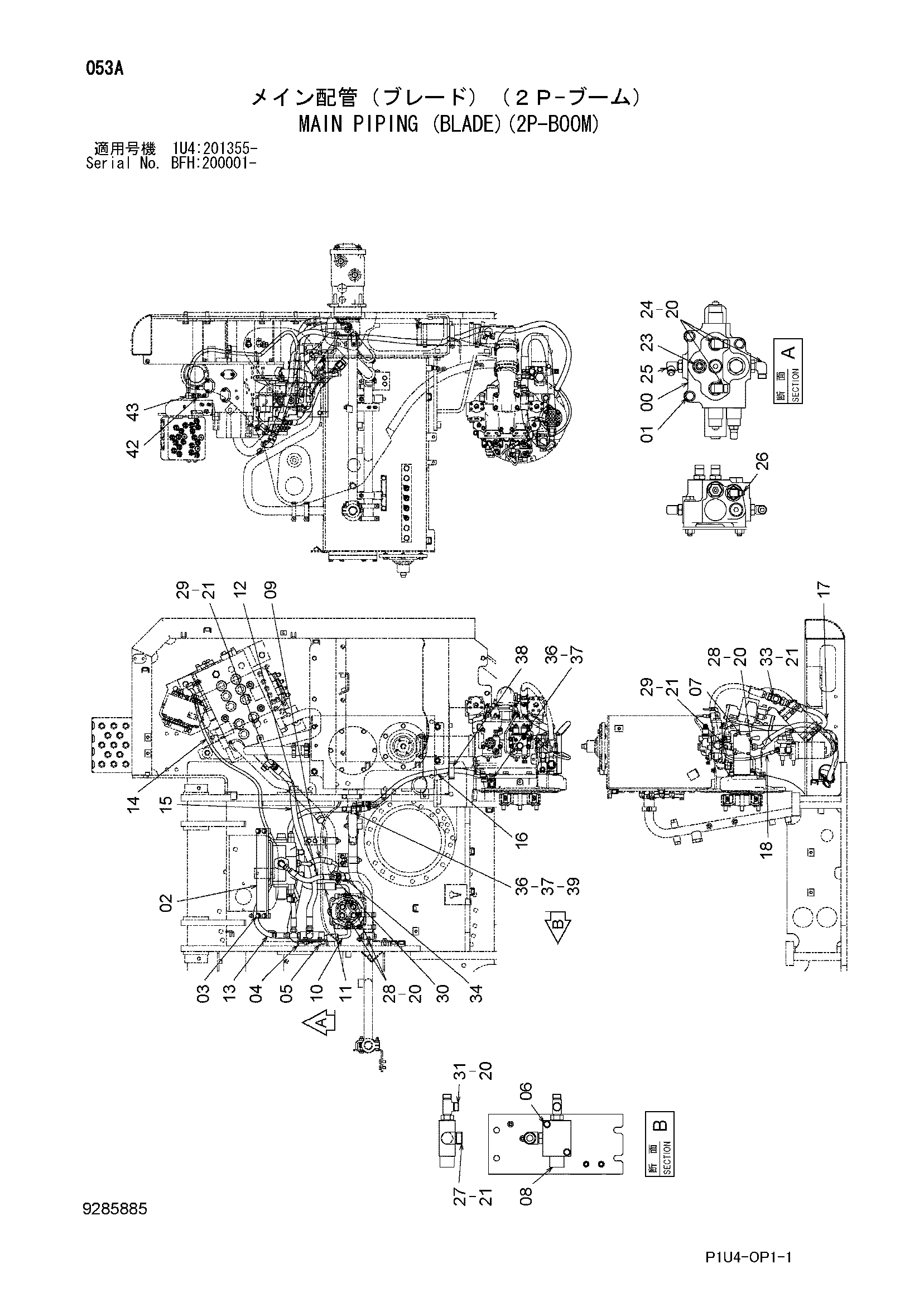

Заводская схема «Основные гидролинии (отвал)(2P-BOOM)» для HITACHI ZX225US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4361117 | Гидрораспределитель | 1 |
| 01 | J271295 | Болт с шайбой | 3 |
| 01A | J901295 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | 8110111 | Кронштейн | 1 |
| 03 | J271225 | Болт с шайбой | 4 |
| 03A | J901225 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 8110131 | Кронштейн | 1 |
| 05 | J271030 | Болт с шайбой | 4 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J260855 | Болт с шайбой | 2 |
| 06A | J900855 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | 9218033 | Шестерённый насос | 1 |
| 08 | 4411019 | Предохранительный клапан | 1 |
| 09 | 9286107 | Шланг в сборе | 1 |
| 09A | 4467622 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 1 |
| 10 | 9280994 | Шланг в сборе | 1 |
| 10A | 4679347 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 2 |
| 11 | 9286105 | Шланг в сборе | 1 |
| 11A | 4425404 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 2 |
| 12 | 9286106 | Шланг в сборе | 1 |
| 12A | 4313086 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 1 |
| 13 | 9273486 | Шланг в сборе | 1 |
| 13A | 4215603 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 1 |
| 14 | 9286059 | Шланг в сборе | 1 |
| 14A | 4384416 | Шланг | 1 |
| 14B | 4327294 | Защитный кожух | 4 |
| 15 | 9275822 | Шланг в сборе | 1 |
| 15A | 4361976 | Шланг | 1 |
| 15B | 4446406 | Защитный кожух | 2 |
| 16 | 9275823 | Шланг в сборе | 1 |
| 16A | 4469452 | Шланг | 1 |
| 16B | 4446406 | Защитный кожух | 3 |
| 17 | 4412036 | Шланг | 1 |
| 18 | 4668579 | Шланг | 1 |
| 20 | 4138938 | Уплотнительное кольцо | 8 |
| 21 | 4187308 | Уплотнительное кольцо | 4 |
| 23 | A852144 | Адаптер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | A853344 | Угловой штуцер | 3 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | A852344 | Угловой штуцер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | A852333 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | A853346 | Угловой штуцер | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | A853144 | Адаптер | 3 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | A853366 | Угловой штуцер | 2 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | A852444 | Тройник | 1 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | A853544 | Тройник | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | A852133 | Адаптер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | A853566 | Тройник | 1 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4263450 | Переходник S | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4190264 | Зажим | 2 |
| 37 | 4457233 | Резиновая втулка | 2 |
| 38 | 4204136 | Зажим | 1 |
| 39 | J271020 | Болт с шайбой | 1 |
| 39A | J901020 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 41 | 4121859 | Ленточный зажим | 10 |
| 42 | 4376657 | Адаптер | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4239976 | Унион S | 1 |
| 44 | 9287063 | Шланг в сборе | 1 |
| 44A | 4438159 | Шланг | 1 |
| 44B | 4327293 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
