Каталог запчастей HITACHI
Конденсатор (2) (дустпрооф специальное исполнение.) — HITACHI ZX225US-3

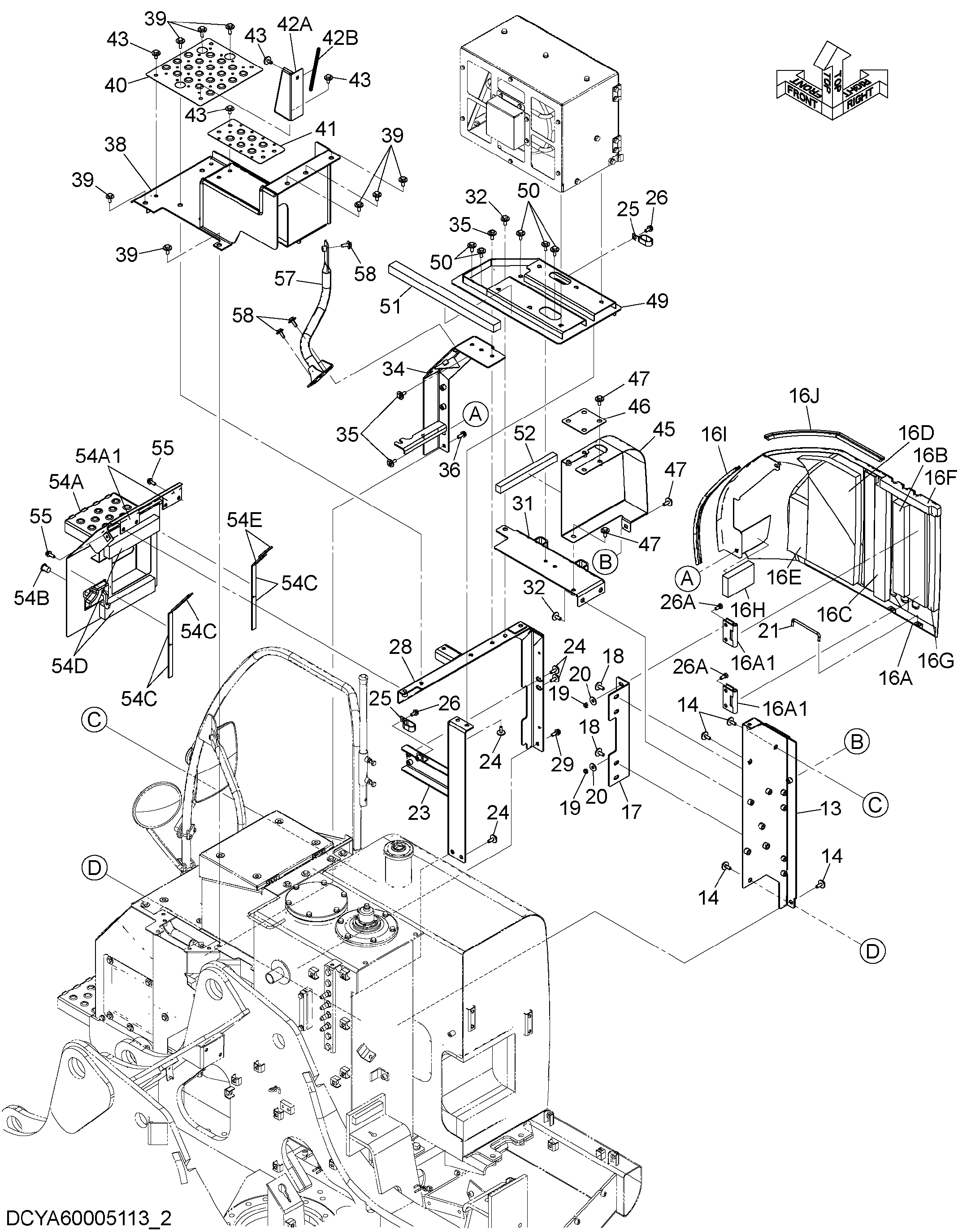

Заводская схема «Конденсатор (2) (дустпрооф специальное исполнение.)» для HITACHI ZX225US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | YA40004761 | Крышка | 1 |
| 14 | J281030 | Болт с шайбой | 4 |
| 14A | J901030 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 16 | YA60006569 | Крышка | 1 |
| 16A | YA40004765 | Крышка | 1 |
| 16A1 | 3072015 | Петля | 2 |
| 16B | YA00007537 | Резиновая подушка | 1 |
| 16C | YA00007536 | Резиновая подушка | 1 |
| 16D | 4627122 | Резиновая прокладка | 1 |
| 16E | 4450118 | Резиновая прокладка | 1 |
| 16F | 4709464 | Резиновая прокладка | 1 |
| 16G | YA00007538 | Резиновая подушка | 1 |
| 16H | 4382684 | Резиновая прокладка | 1 |
| 16I | 4481304 | Уплотнительная окантовка | 1 |
| 16J | 4600589 | Уплотнительная окантовка | 1 |
| 17 | YA00007546 | Кронштейн | 1 |
| 18 | J281030 | Болт с шайбой | 4 |
| 18A | J901030 | Болт | 1 |
| 18B | 4486055 | Шайба | 1 |
| 19 | J950010 | Гайка | 4 |
| 20 | J217083 | Шайба | 4 |
| 21 | 4639112 | Стойка | 1 |
| 23 | YA40004762 | Опора | 1 |
| 24 | J281030 | Болт с шайбой | 6 |
| 24A | J901030 | Болт | 1 |
| 24B | 4486055 | Шайба | 1 |
| 25 | 4192034 | Зажим | 2 |
| 26 | J271025 | Болт с шайбой | 2 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | YA40004759 | Опора | 1 |
| 29 | J271030 | Болт с шайбой | 1 |
| 29A | J901030 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 31 | YA40004758 | Опора | 1 |
| 32 | J281030 | Болт с шайбой | 3 |
| 32A | J901030 | Болт | 1 |
| 32B | 4486055 | Шайба | 1 |
| 34 | YA40004760 | Опора | 1 |
| 35 | J281030 | Болт с шайбой | 3 |
| 35A | J901030 | Болт | 1 |
| 35B | 4486055 | Шайба | 1 |
| 36 | J271030 | Болт с шайбой | 1 |
| 36A | J901030 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | YA40004755 | Крышка | 1 |
| 39 | J281030 | Болт с шайбой | 8 |
| 39A | J901030 | Болт | 1 |
| 39B | 4486055 | Шайба | 1 |
| 40 | YA00007542 | Крышка | 1 |
| 41 | YA00007541 | Крышка | 1 |
| 42 | 8109500 | Крышка | 1 |
| 42A | 8109248 | Крышка | 1 |
| 42B | 4670649 | Уплотнительная окантовка | 1 |
| 43 | J281025 | Болт с шайбой | 9 |
| 43A | J901025 | Болт | 1 |
| 43B | 4486055 | Шайба | 1 |
| 45 | YA40004764 | Крышка | 1 |
| 46 | YA00007543 | Крышка | 1 |
| 47 | J281030 | Болт с шайбой | 6 |
| 47A | J901030 | Болт | 1 |
| 47B | 4486055 | Шайба | 1 |
| 49 | YA40004763 | Крышка | 1 |
| 50 | J281030 | Болт с шайбой | 5 |
| 50A | J901030 | Болт | 1 |
| 50B | 4486055 | Шайба | 1 |
| 51 | YA00007535 | Резиновая подушка | 1 |
| 52 | YA00007534 | Резиновая подушка | 1 |
| 54 | YA60006570 | Крышка | 1 |
| 54A | YA40004756 | Крышка | 1 |
| 54A1 | 3072015 | Петля | 2 |
| 54B | 4379989 | Гидроцилиндр. блокировка | 1 |
| 54C | 4443211 | Резиновая прокладка | 5 |
| 54D | 4454687 | Резиновая прокладка | 2 |
| 54E | YA00007539 | Пластина резиновый | 2 |
| 55 | J271030 | Болт с шайбой | 4 |
| 55A | J901030 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 57 | YA40004767 | Стойка | 1 |
| 58 | J281030 | Болт с шайбой | 3 |
| 58A | J901030 | Болт | 1 |
| 58B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
