Вспомогательный трубопроводы (стрела) — HITACHI ZX225US-3

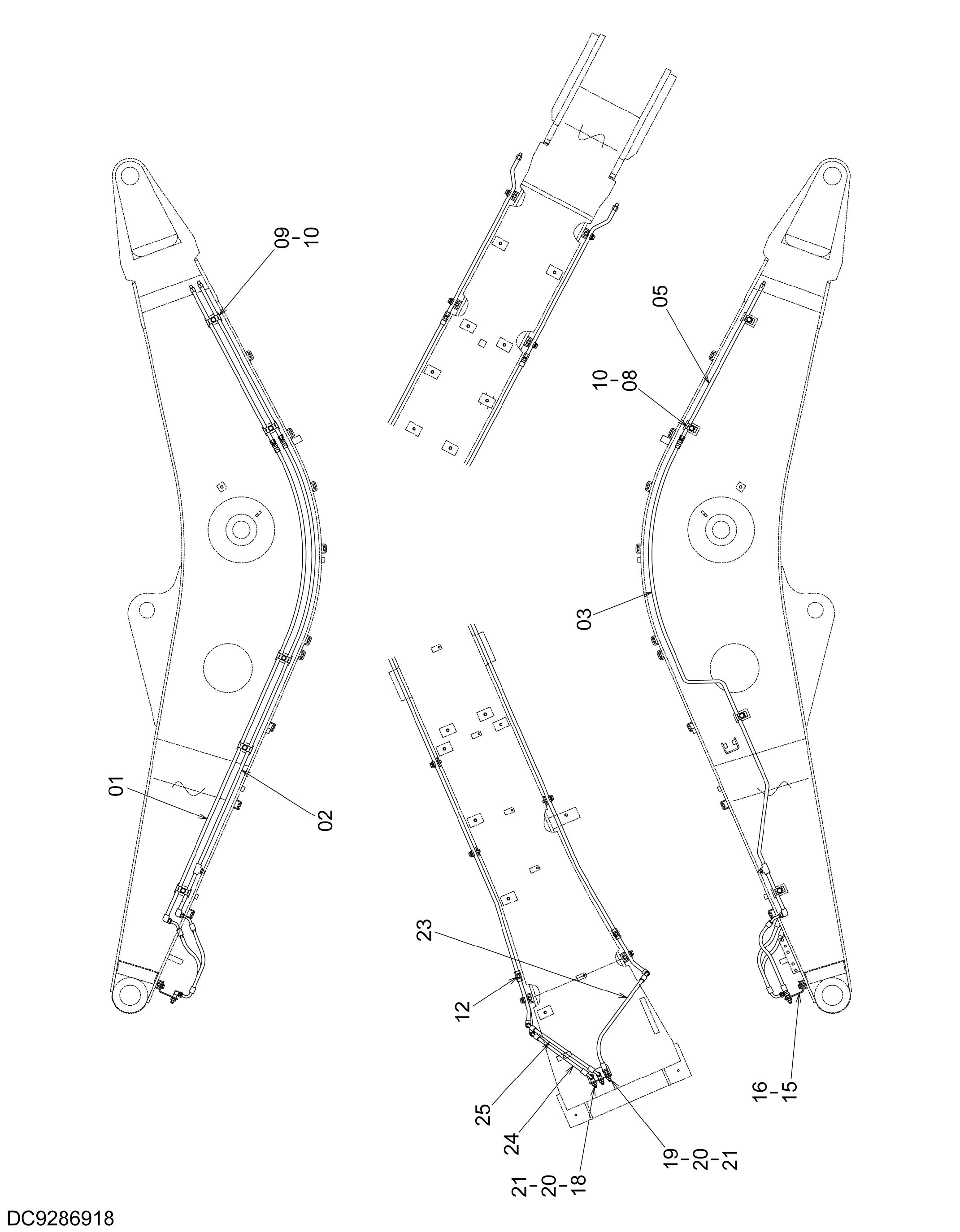

Заводская схема «Вспомогательный трубопроводы (стрела)» для HITACHI ZX225US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8111633 | Трубка | 1 |
| 02 | 8112248 | Трубка | 1 |
| 03 | 8112249 | Трубка | 1 |
| 05 | 9768803 | Трубка | 3 |
| 08 | 4190124 | Хомут трубки | 4 |
| 09 | 4189858 | Хомут трубки | 5 |
| 10 | J271250 | Болт с шайбой | 9 |
| 10A | J901250 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 94-2023 | Пробка | 2 |
| 15 | 3110459 | Кронштейн | 1 |
| 16 | J271030 | Болт с шайбой | 2 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4285863 | Угловой штуцер | 2 |
| 19 | 4202532 | Адаптер | 1 |
| 20 | A590914 | Пружинная шайба | 3 |
| 21 | 4202531 | Гайка | 3 |
| 23 | 9275816 | В сборе шланг | 1 |
| 23A | 4668582 | Шланг | 1 |
| 23B | 4327315 | Защитный кожух | 1 |
| 24 | 9275818 | В сборе шланг | 1 |
| 24A | 4668584 | Шланг | 1 |
| 24B | 4327315 | Защитный кожух | 1 |
| 25 | 9278366 | В сборе шланг | 1 |
| 25A | 4671084 | Шланг | 1 |
| 25B | 4327315 | Защитный кожух | 1 |
| 100 | 9765301 | Седло винта | 9 |
| 101 | 9768290 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
