Трубопроводы системы смазки — HITACHI ZX225US-3

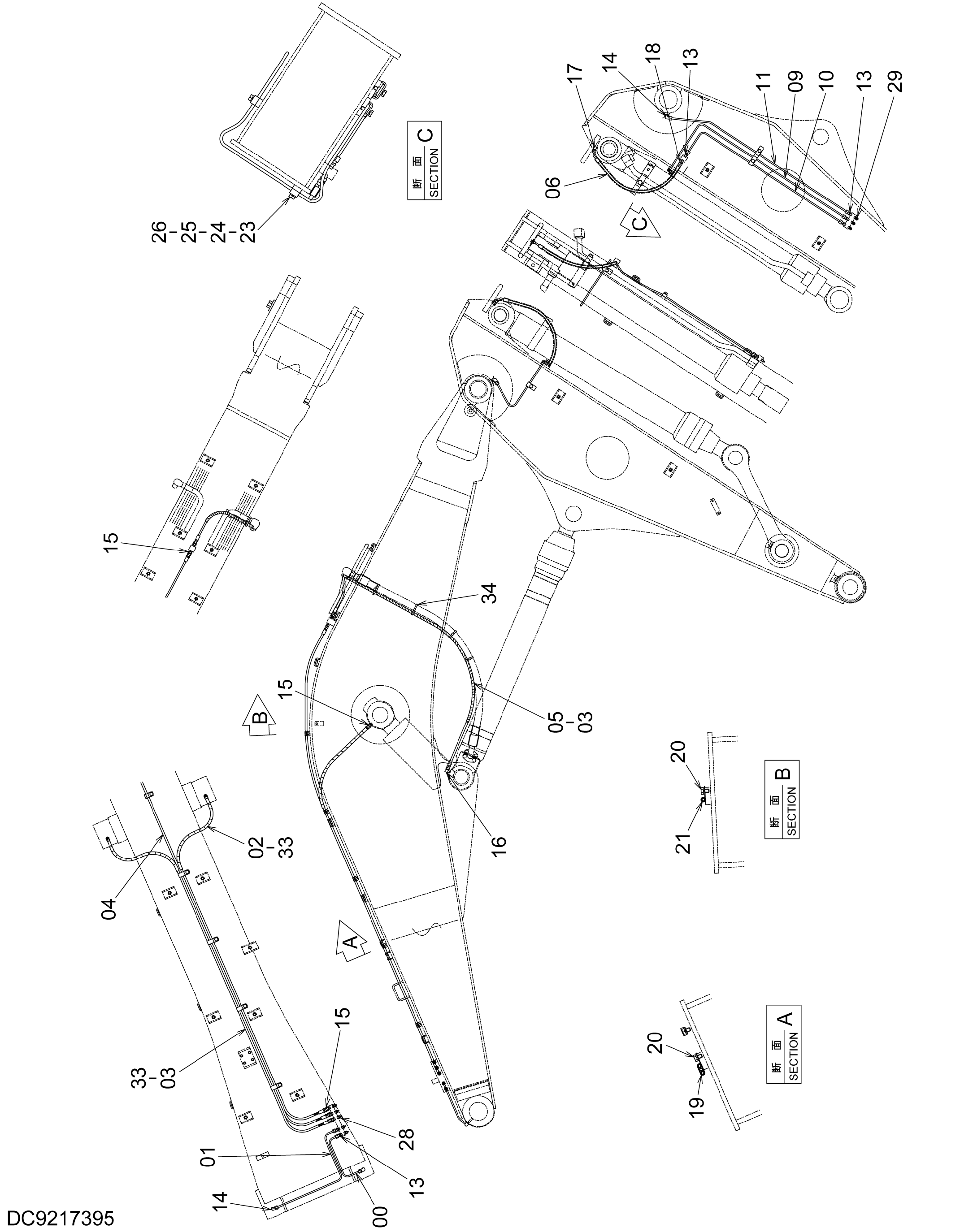

Заводская схема «Трубопроводы системы смазки» для HITACHI ZX225US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4258513 | Трубка | 1 |
| 01 | 4258514 | Трубка | 1 |
| 02 | 4429283 | Пластиковый шланг | 1 |
| 03 | 4429280 | Пластиковый шланг | 1 |
| 04 | 4429017 | Пластиковый шланг | 1 |
| 05 | 4401517 | Шланг | 1 |
| 06 | 4459785 | Шланг | 1 |
| 09 | 4479776 | Трубка | 1 |
| 10 | 4479777 | Трубка | 1 |
| 11 | 4479778 | Трубка | 1 |
| 13 | 4130169 | Штуцер трубки | 6 |
| 14 | 4130174 | Штуцер трубки | 4 |
| 15 | 4154651 | Адаптер | 7 |
| 16 | 4256211 | Угловой штуцер | 1 |
| 17 | 4115071 | Угловой штуцер | 1 |
| 18 | 94-1301 | Адаптер | 1 |
| 19 | 4252877 | Зажим | 4 |
| 20 | J271016 | Болт с шайбой | 5 |
| 20A | J901016 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 4190261 | Зажим | 1 |
| 23 | 4269656 | Хомут | 4 |
| 24 | 4269657 | Резиновая прокладка | 4 |
| 25 | 4269658 | Проставка | 4 |
| 26 | J271030 | Болт с шайбой | 4 |
| 26A | J901030 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | J75482 | Пресс-маслёнка | 5 |
| 29 | 4148896 | Пресс-маслёнка | 3 |
| 33 | 4327293 | Трубка спирал | 8 |
| 34 | 4373212 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
