Пилотные гидролинии (2P-BOOM) — HITACHI ZX225US-3

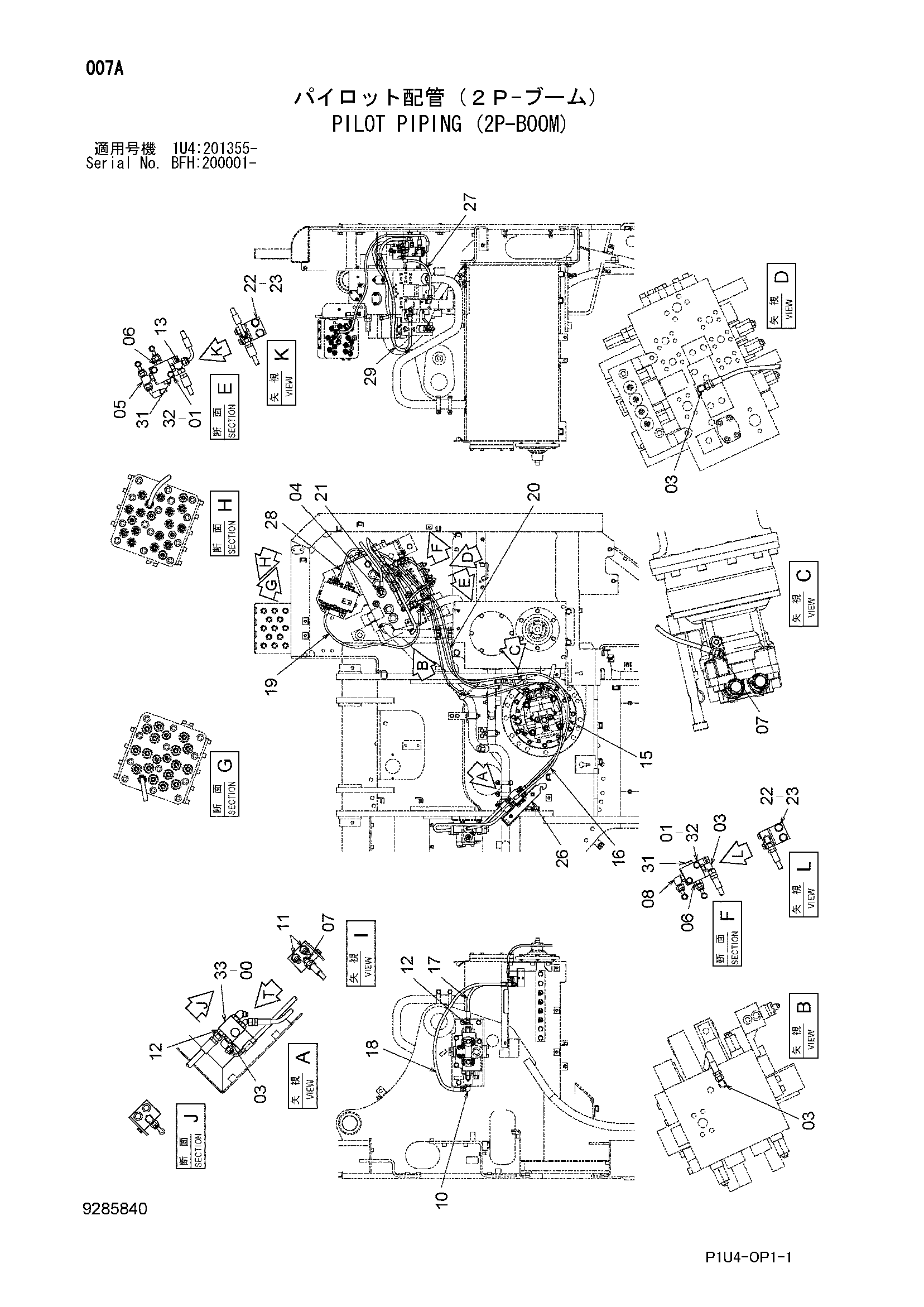

Заводская схема «Пилотные гидролинии (2P-BOOM)» для HITACHI ZX225US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | 4411001 | Челночный клапан | 2 |
| 03 | A852322 | Угловой штуцер | 4 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852332 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852522 | Тройник | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852122 | Адаптер | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852222 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852323 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852433 | Тройник | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852333 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852233 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852133 | Адаптер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852422 | Тройник | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 9207131 | Шланг в сборе | 1 |
| 15A | 4463348 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 4 |
| 16 | 4312106 | Шланг | 1 |
| 17 | 9127415 | Шланг в сборе | 1 |
| 17A | 4325210 | Шланг | 1 |
| 17B | 4276481 | Защитный кожух | 1 |
| 18 | 9202785 | Шланг в сборе | 1 |
| 18A | 4456708 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 2 |
| 19 | 9218730 | Шланг в сборе | 1 |
| 19A | 4433787 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 3 |
| 20 | 9226147 | Шланг в сборе | 1 |
| 20A | 4603058 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 3 |
| 21 | 4600935 | Шланг | 1 |
| 22 | 9764485 | Кронштейн | 2 |
| 23 | J271035 | Болт с шайбой | 4 |
| 23A | J901035 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | A590108 | Плоская шайба | 2 |
| 25 | J900880 | Болт | 2 |
| 26 | 7053179 | Крышка | 1 |
| 27 | 4467055 | Шланг | 1 |
| 28 | 4376382 | Шланг | 1 |
| 29 | 4469749 | Шланг | 1 |
| 31 | A885002 | Пробка | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | J260835 | Болт с шайбой | 4 |
| 32A | J900835 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 33 | J260816 | Болт с шайбой | 2 |
| 33A | J900816 | Болт | 1 |
| 33B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
