Обратные трубопроводы (2) — HITACHI ZX225US-3

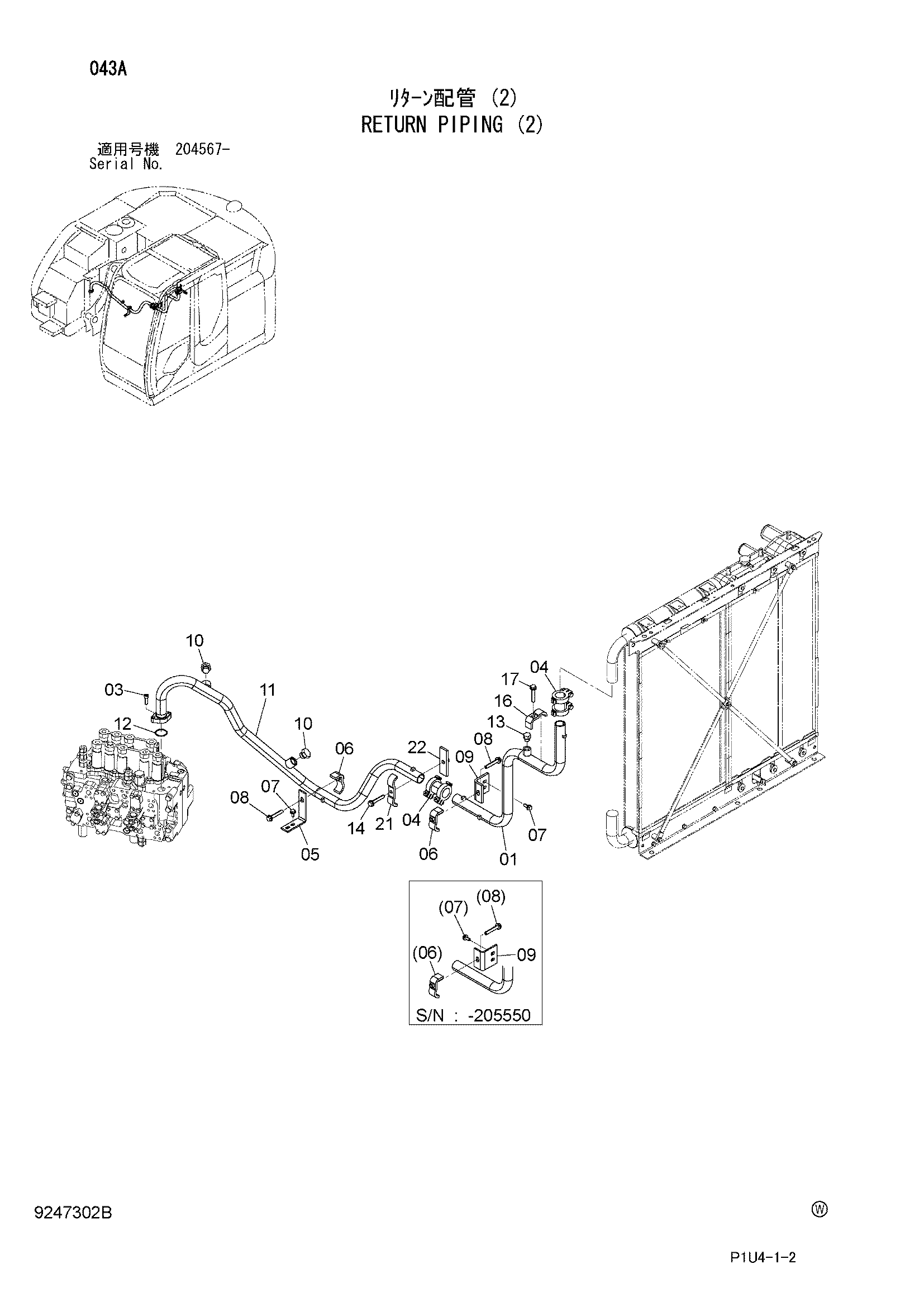

Заводская схема «Обратные трубопроводы (2)» для HITACHI ZX225US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8113139 | Обратная трубка | 1 |
| 03 | J781035 | Болт с внутренним шестигранником | 2 |
| 04 | 4069801 | Муфта | 2 |
| 04A | 4196259 | Уплотнение кольцо | 2 |
| 05 | 4633014 замена: 4689574 | Кронштейн | 1 |
| 05 | 4689574 | Кронштейн | 1 |
| 06 | 9757273 | Хомут трубки | 2 |
| 07 | J271025 | Болт с шайбой | 4 |
| 07 | J271030 | Болт с шайбой | 4 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J271275 | Болт с шайбой | 2 |
| 08A | J901275 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4634407 замена: 4689653 | Кронштейн | 1 |
| 09 | 4689653 | Кронштейн | 1 |
| 10 | A885006 | Пробка | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | A885006 | Пробка | 2 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 7054257 | Обратная трубка | 1 |
| 12 | A811045 | Уплотнительное кольцо | 1 |
| 13 | A885004 | Пробка | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | J271275 | Болт с шайбой | 1 |
| 14A | J901275 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 4053698 | Хомут трубки | 1 |
| 17 | J271270 | Болт с шайбой | 1 |
| 17A | J901070 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 21 | 4688124 | Хомут трубки | 1 |
| 22 | 9769865 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
