Линия фильтр — HITACHI ZX225US-3

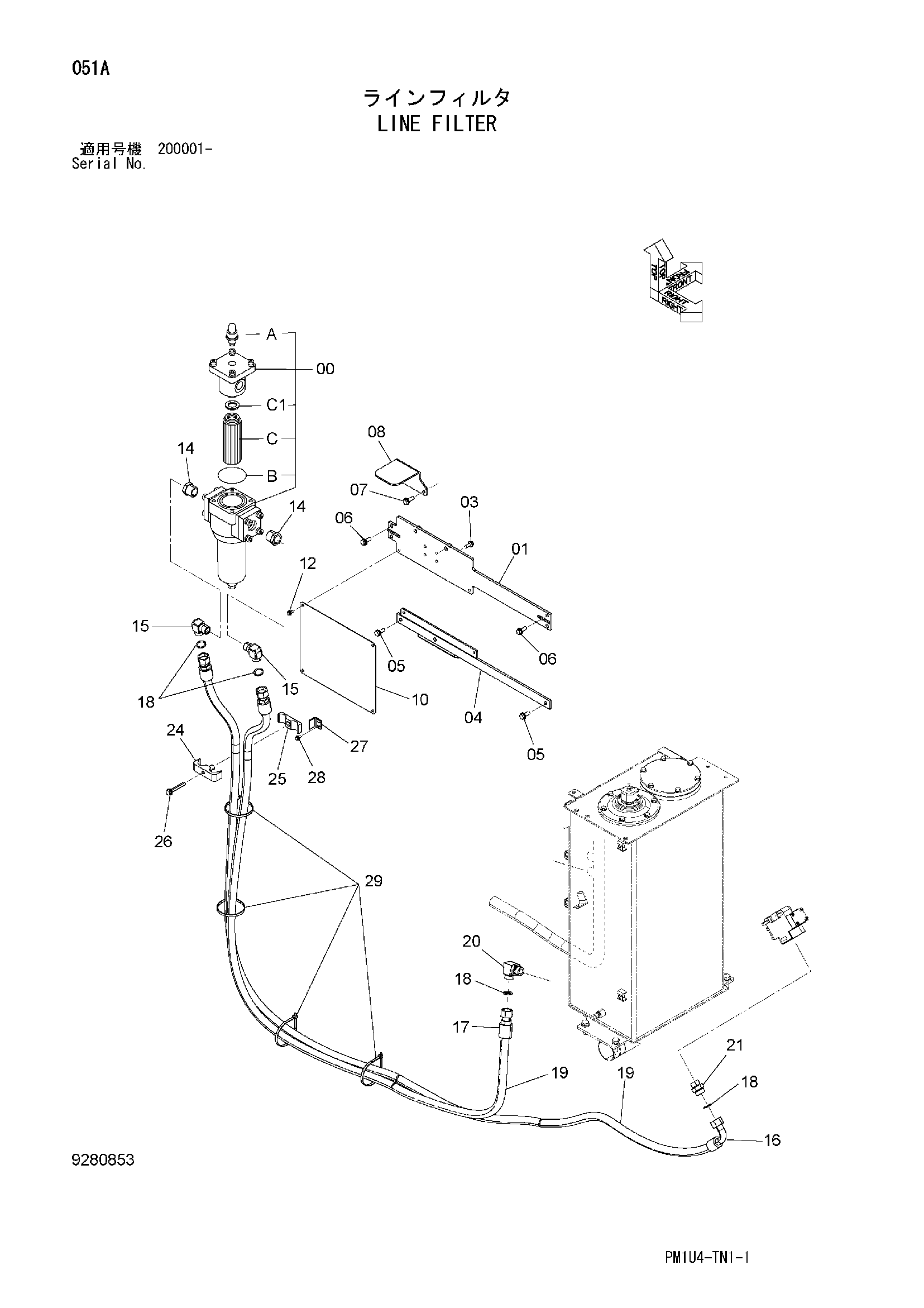

Заводская схема «Линия фильтр» для HITACHI ZX225US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4348650 | Фильтр линия | 1 |
| 00A | 4475123 | Индикатор | 1 |
| 00B | A810115 | Уплотнительное кольцо | 1 |
| 00C | 4358407 | Фильтрующий элемент | 1 |
| 00C1 | 4375569 | Манжета | 1 |
| 01 | 7052389 | Кронштейн | 1 |
| 03 | J271030 | Болт с шайбой | 4 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 8108390 | Кронштейн | 1 |
| 05 | J271235 | Болт с шайбой | 2 |
| 05A | J901235 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | J271235 | Болт с шайбой | 4 |
| 06A | J901235 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | J271240 | Болт с шайбой | 2 |
| 07A | J901240 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4665793 | Крышка | 1 |
| 10 | 4665792 | Пластина | 1 |
| 12 | J260825 | Болт с шайбой | 4 |
| 12A | J900825 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 14 | 94-1605 | Переходник | 2 |
| 15 | 4281216 | Угловой штуцер | 2 |
| 16 | 4674180 | Шланг | 1 |
| 17 | 4674181 | Шланг | 1 |
| 18 | 4187328 | Уплотнительное кольцо | 4 |
| 19 | 4446406 | Защитный кожух | 20 |
| 20 | A853388 | Угловой штуцер | 1 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | A853188 | Адаптер | 1 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 8065749 | Хомут | 1 |
| 25 | 3075326 | Резиновая прокладка | 1 |
| 26 | J271285 | Болт с шайбой | 1 |
| 26A | J901285 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | 4665790 | Ограничитель | 1 |
| 28 | J260820 | Болт с шайбой | 2 |
| 28A | J900820 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 29 | 4121859 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
