Шланг защита от разрыва клапан трубопроводы (2P-BOOM)(рукоять)(2) — HITACHI ZX225US-3

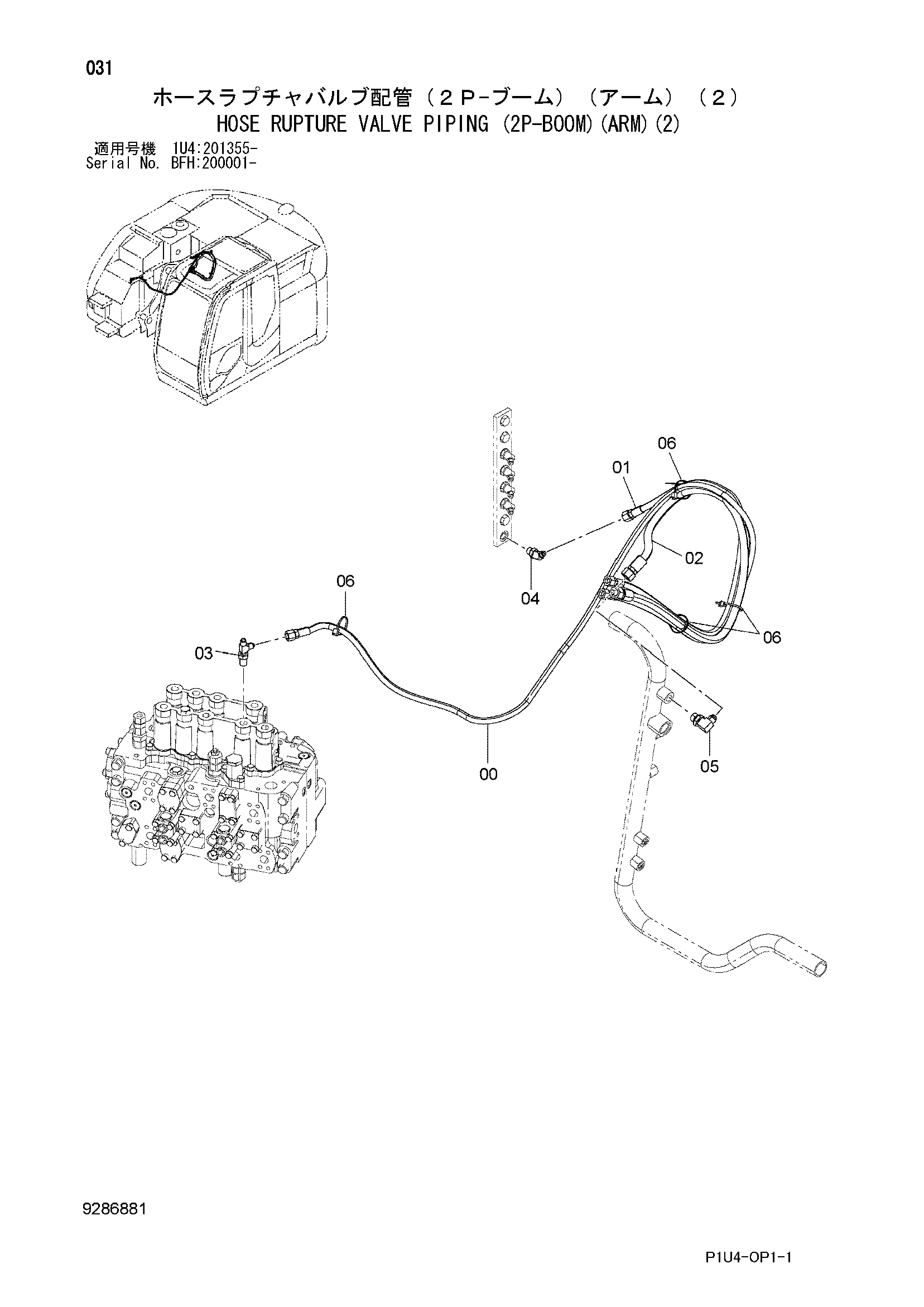

Заводская схема «Шланг защита от разрыва клапан трубопроводы (2P-BOOM)(рукоять)(2)» для HITACHI ZX225US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9226248 | Шланг в сборе | 1 |
| 00A | 4437638 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 7 |
| 01 | 9278020 | Шланг в сборе | 1 |
| 01A | 4670735 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 5 |
| 02 | 9286884 | Шланг в сборе | 1 |
| 02A | 4450714 | Шланг | 1 |
| 02B | 4327294 | Защитный кожух | 5 |
| 03 | 4208910 | Тройник | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852233 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852344 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
