Кабина (4) — HITACHI ZX225US-3

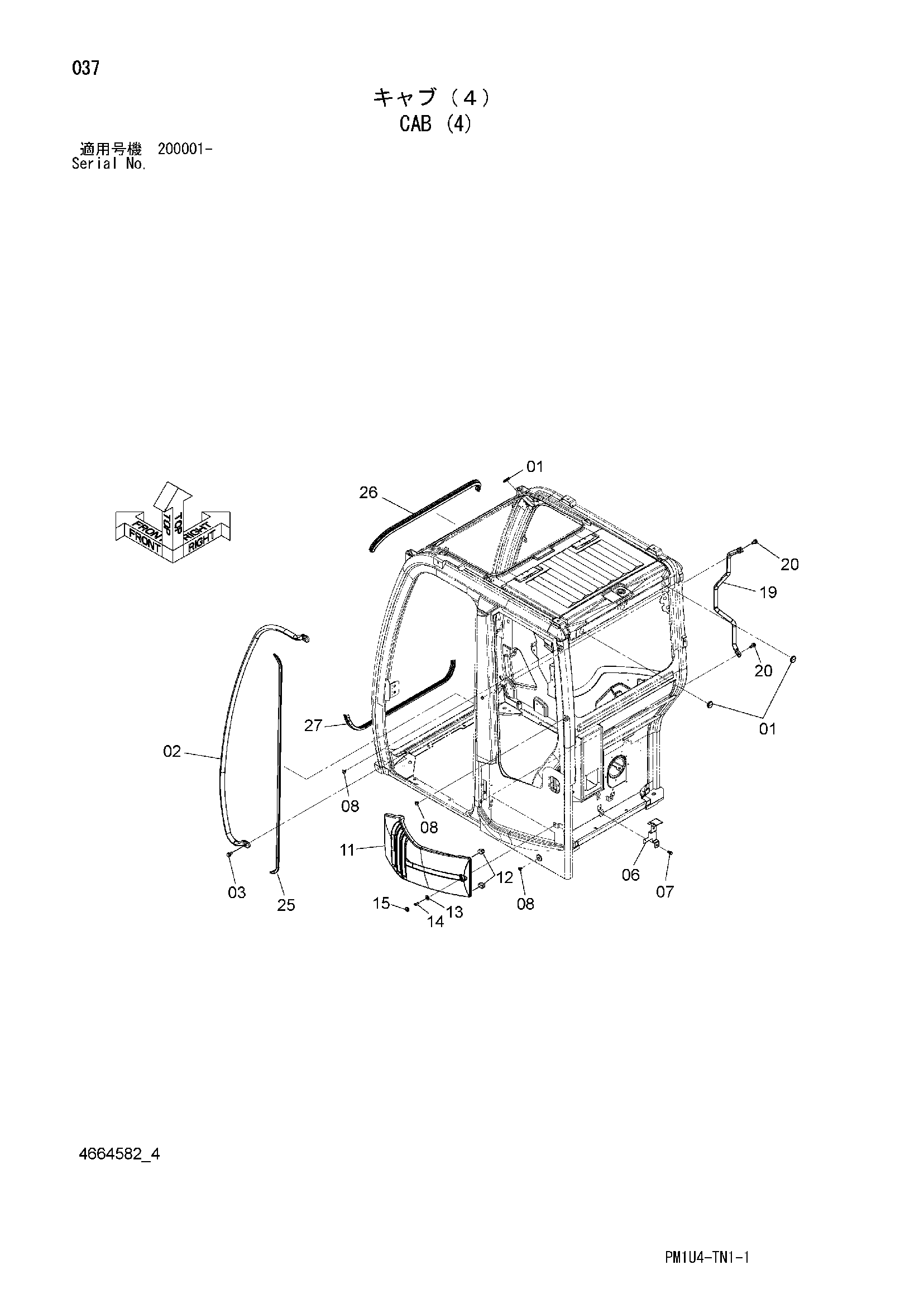

Заводская схема «Кабина (4)» для HITACHI ZX225US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4662744 | Втулка | 3 |
| 02 | 4662739 | Поручень | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 06 | 4666373 | Кронштейн | 1 |
| 07 | 4464320 | Болт с шайбой | 2 |
| 08 | 4662737 | Зажим | 3 |
| 11 | 4676674 | LID | 1 |
| 12 | 4662771 | Резиновое уплотнение | 2 |
| 13 | 4666414 | Проставка | 1 |
| 14 | M470820 | Винт | 1 |
| 15 | 4666407 | Колпачок | 1 |
| 19 | 4666381 | Поручень | 1 |
| 20 | J271025 | Болт с шайбой | 2 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 25 | 4662747 | Резиновая прокладка | 1 |
| 26 | 4676675 | Резиновая прокладка | 1 |
| 27 | 4676676 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
