Кабина (задний крышка) — HITACHI ZX225US-3

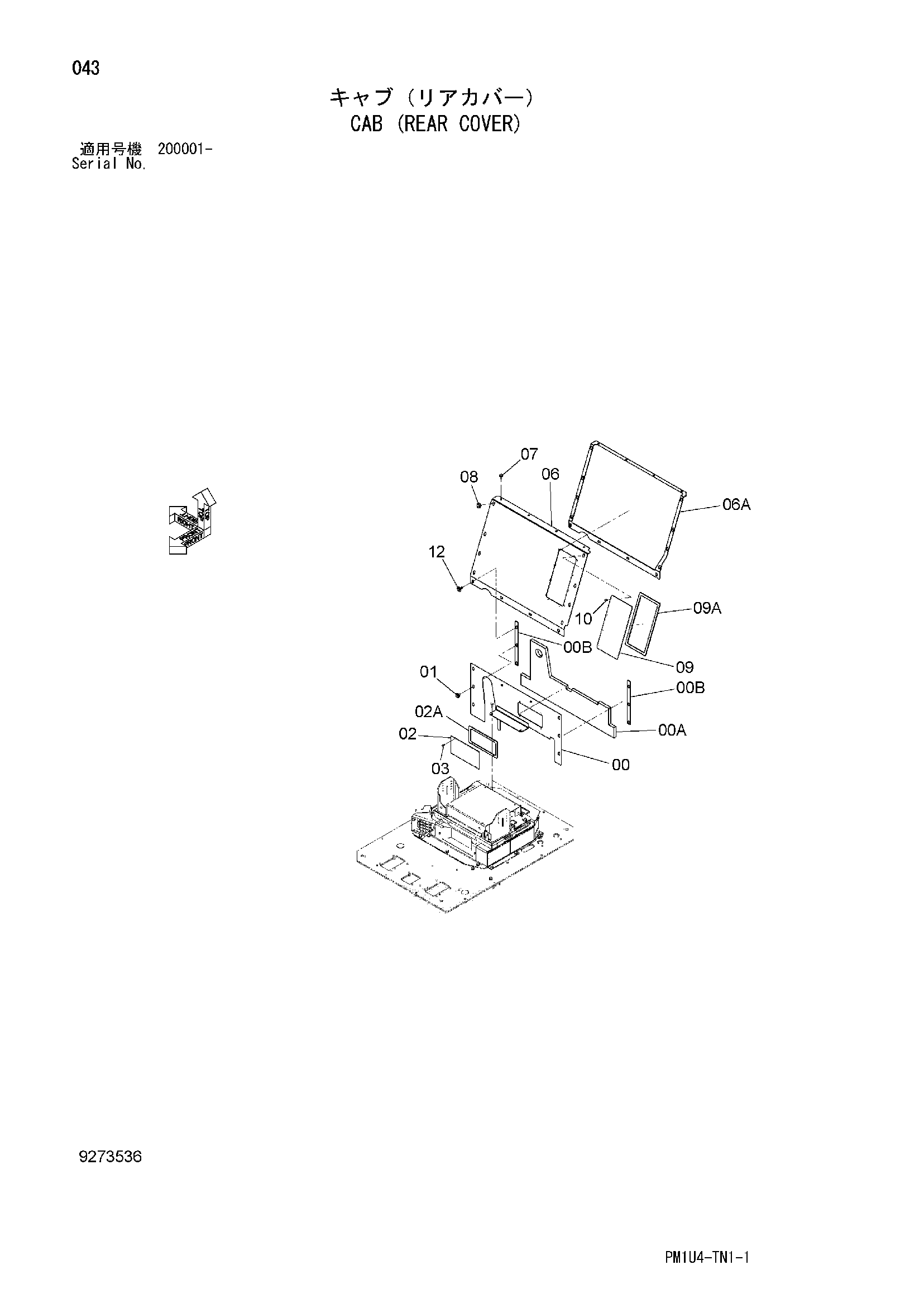

Заводская схема «Кабина (задний крышка)» для HITACHI ZX225US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052104 | Крышка | 1 |
| 00A | 4665399 | Резиновая прокладка | 1 |
| 00B | 4665400 | Резиновая прокладка | 2 |
| 01 | J281025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 02 | 8107862 | Крышка | 1 |
| 02A | 4665403 | Резиновая прокладка | 1 |
| 03 | J260616 | Болт с шайбой | 4 |
| 03A | J900616 | Болт | 1 |
| 03B | A590106 | Плоская шайба | 1 |
| 06 | 7052103 | Крышка | 1 |
| 06A | 3109591 | Резиновая прокладка | 1 |
| 07 | J271025 | Болт с шайбой | 4 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J281025 | Болт с шайбой | 8 |
| 08A | J901025 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 09 | 8107651 | Крышка | 1 |
| 09A | 4665402 | Резиновая прокладка | 1 |
| 10 | J260620 | Болт с шайбой | 12 |
| 10A | J900620 | Болт | 1 |
| 10B | A590106 | Плоская шайба | 1 |
| 12 | J281030 | Болт с шайбой | 4 |
| 12A | J901030 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
