Детали глушителя — HITACHI ZX225US-3

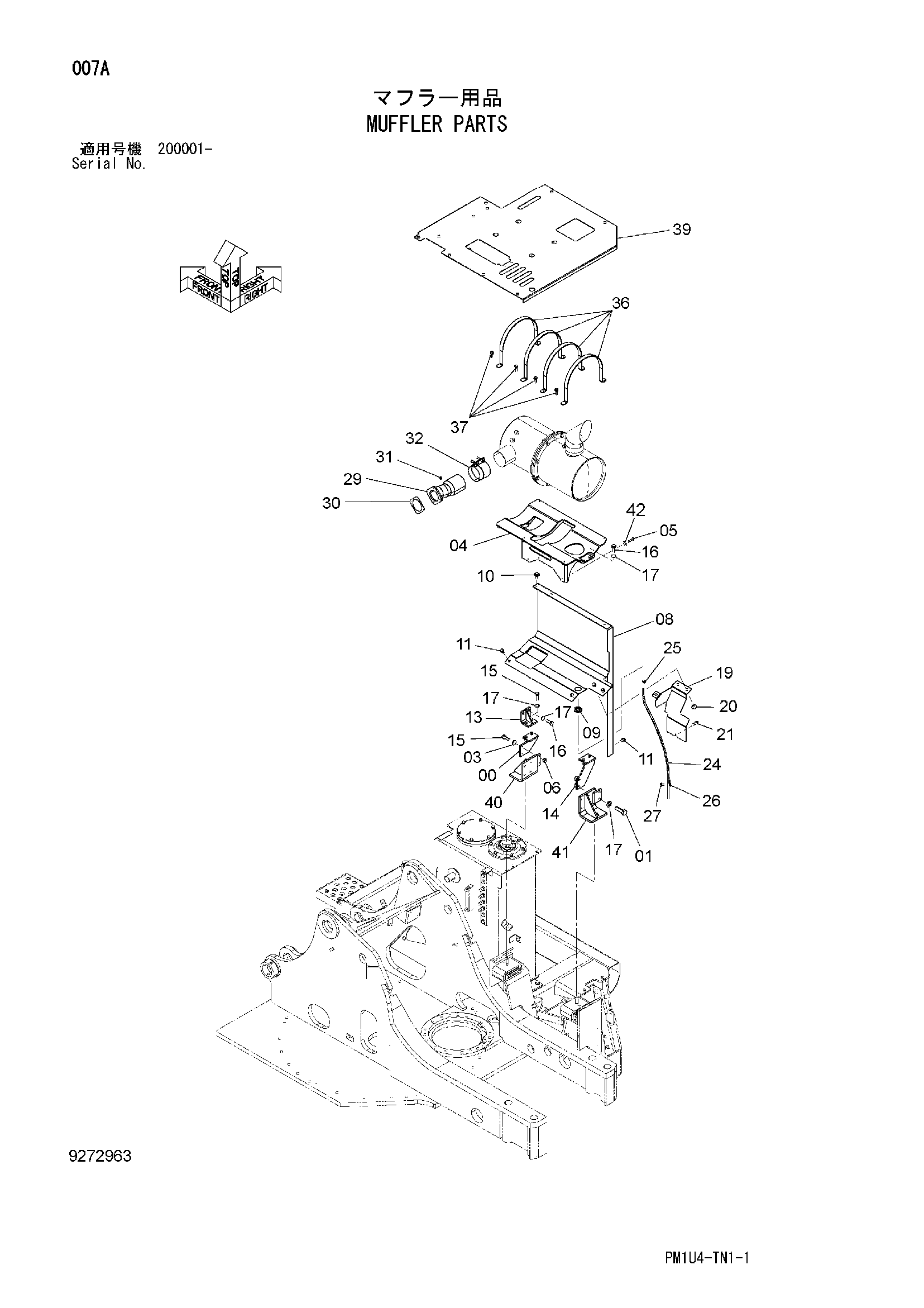

Заводская схема «Детали глушителя» для HITACHI ZX225US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8104674 | Кронштейн | 1 |
| 01 | J921445 | Болт | 2 |
| 03 | J222014 | Шайба | 2 |
| 04 | 7052038 | Кронштейн | 1 |
| 05 | J921035 | Болт | 4 |
| 06 | J950014 | Гайка | 2 |
| 08 | 6025216 | Крышка | 1 |
| 09 | 4652143 | Резиновая втулка | 1 |
| 10 | J281030 | Болт с шайбой | 1 |
| 10A | J901030 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 11 | J271030 | Болт с шайбой | 2 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 9767247 | Кронштейн | 1 |
| 14 | 8106028 | Кронштейн | 1 |
| 15 | J921445 | Болт | 4 |
| 16 | J921440 | Болт | 4 |
| 17 | A590114 | Плоская шайба | 8 |
| 19 | 8107833 | Крышка | 1 |
| 20 | J281030 | Болт с шайбой | 3 |
| 20A | J901030 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
| 21 | J271030 | Болт с шайбой | 1 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 24 | 4435717 | Трубка | 1 |
| 25 | 4396451 | Хомут шланга | 1 |
| 26 | 4344303 | Зажим | 1 |
| 27 | J271020 | Болт с шайбой | 1 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | 8107850 | Выпускная труба | 1 |
| 30 | 4418329 | Прокладка | 1 |
| 31 | 4252898 | U-образная гайка | 4 |
| 32 | 4445793 | Хомут | 1 |
| 36 | 4664731 | Кронштейн | 4 |
| 37 | J271035 | Болт с шайбой | 8 |
| 37A | J901035 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 39 | 7051987 | Крышка двигатель | 1 |
| 40 | 8107937 | Правый кронштейн | 1 |
| 41 | 8107938 | Левый кронштейн | 1 |
| 42 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
