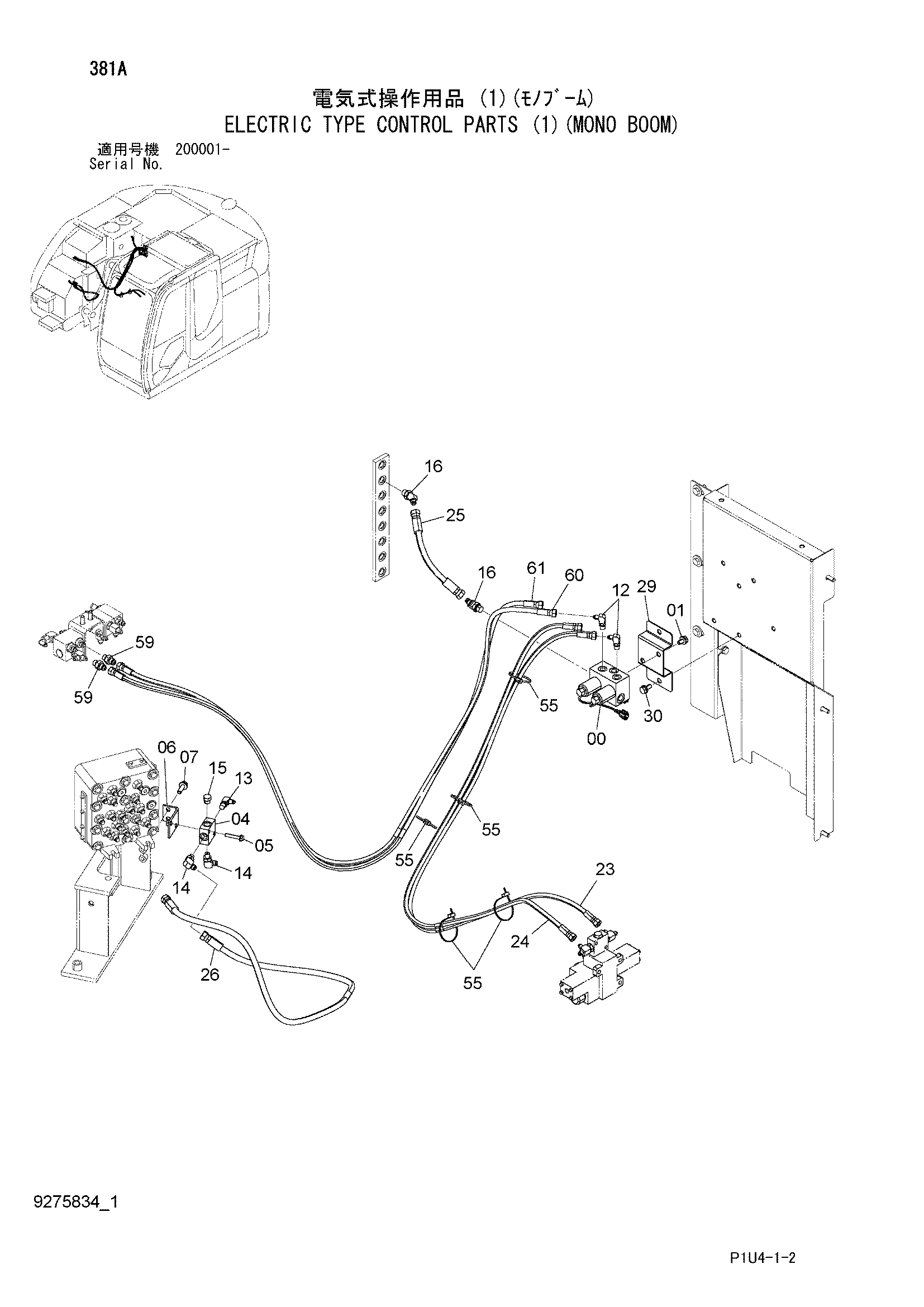

Электрический тип управление детали (1)(моноблочный стрела) — HITACHI ZX225US-3
Заводская схема «Электрический тип управление детали (1)(моноблочный стрела)» для HITACHI ZX225US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4463199 | Электромагнитный клапан | 1 |
| 01 | J271020 | Болт с шайбой | 2 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | 4411001 | Челночный клапан | 1 |
| 05 | J260845 | Болт с шайбой | 2 |
| 05A | J900845 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | 9764485 | Кронштейн | 1 |
| 07 | J271035 | Болт с шайбой | 2 |
| 07A | J901035 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 12 | A852322 | Угловой штуцер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852322 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852323 | Угловой штуцер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A885002 | Пробка | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852233 | Угловой штуцер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 9275826 | Шланг в сборе | 1 |
| 23A | 4668595 | Шланг | 1 |
| 23B | 4327315 | Защитный кожух | 3 |
| 24 | 9275827 | Шланг в сборе | 1 |
| 24A | 4668596 | Шланг | 1 |
| 24B | 4327315 | Защитный кожух | 3 |
| 25 | 4479115 | Шланг | 1 |
| 26 | 9275829 | Шланг в сборе | 1 |
| 26A | 4320026 | Шланг | 1 |
| 26B | 4327315 | Защитный кожух | 3 |
| 29 | 4668512 | Кронштейн | 1 |
| 30 | J271025 | Болт с шайбой | 2 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 55 | 4055312 | Ленточный зажим | 5 |
| 59 | A852132 | Адаптер | 2 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | 9282209 | Шланг в сборе | 1 |
| 60A | 4675282 | Шланг | 1 |
| 60B | 4327315 | Защитный кожух | 4 |
| 61 | 9282210 | Шланг в сборе | 1 |
| 61A | 4409211 | Шланг | 1 |
| 61B | 4327315 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
