Ротатион маяк детали — HITACHI ZX225US-3

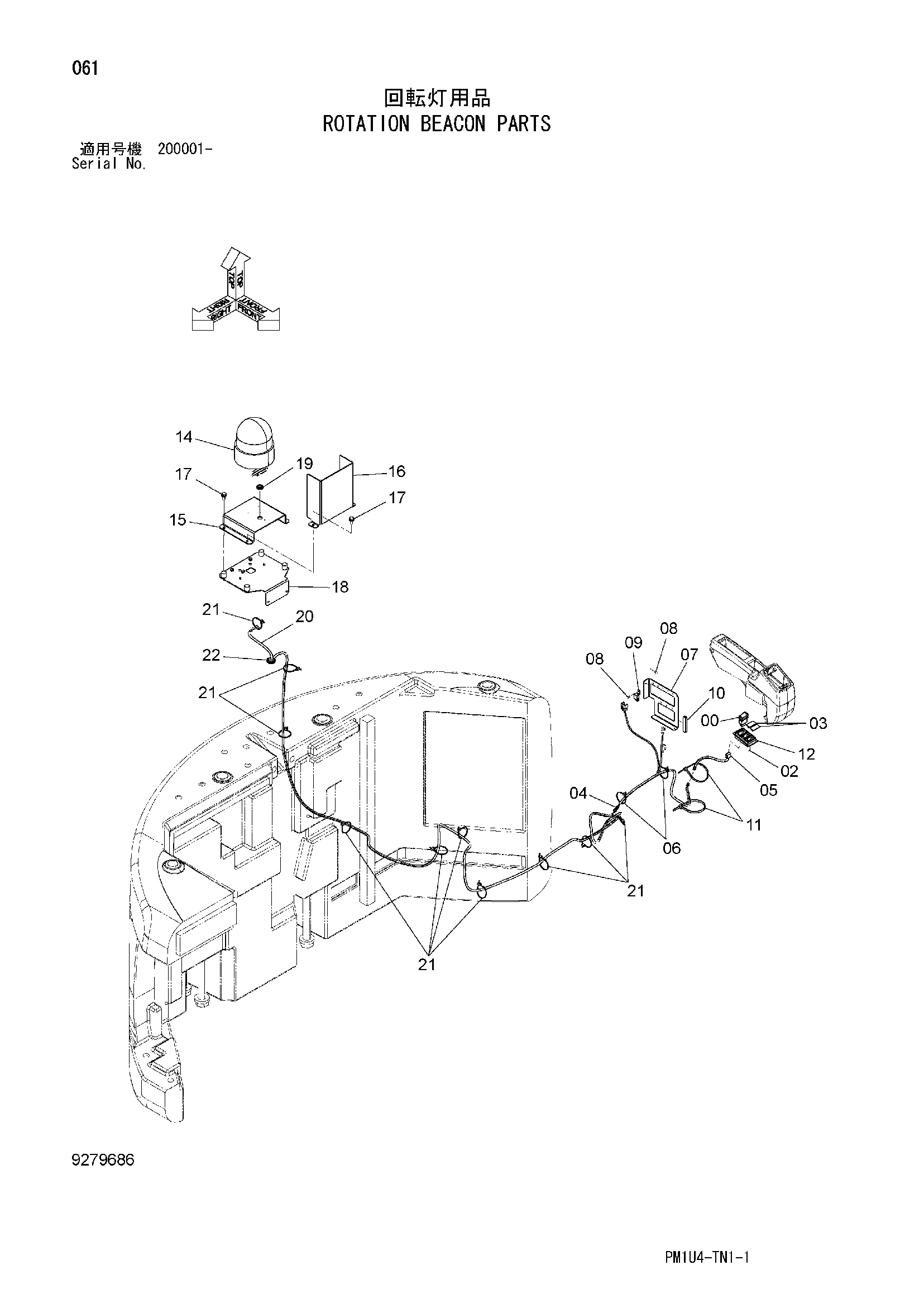

Заводская схема «Ротатион маяк детали» для HITACHI ZX225US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4651293 | Выключатель | 1 |
| 02 | 4361800 | Самонарезающий винт | 4 |
| 03 | 4620283 | Колпачок | 2 |
| 04 | 3110550 | Жгут проводов | 1 |
| 05 | 4652004 | Жгут проводов | 1 |
| 06 | 4055312 | Ленточный зажим | 2 |
| 07 | 8106219 | Кронштейн | 1 |
| 08 | J460616 | Винт с шайбой | 3 |
| 09 | 4414207 | Реле | 1 |
| 10 | 4649377 | Резиновая прокладка | 1 |
| 11 | 4121859 | Ленточный зажим | 2 |
| 12 | 2053294 | Корпус(3) | 1 |
| 14 | 4419664 | Фонарь воркинг | 1 |
| 15 | 4652682 | Кронштейн | 1 |
| 16 | 4368071 | Крышка | 1 |
| 17 | J271230 | Болт с шайбой | 4 |
| 17A | J901230 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | 7053127 | Кронштейн | 1 |
| 19 | 94-2816 | Резиновая втулка | 1 |
| 20 | 4672204 | Жгут проводов | 1 |
| 21 | 4055312 | Ленточный зажим | 10 |
| 22 | 94-2810 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
