Радиатор крышка (дустпрооф специальное исполнение.) — HITACHI ZX225US-3

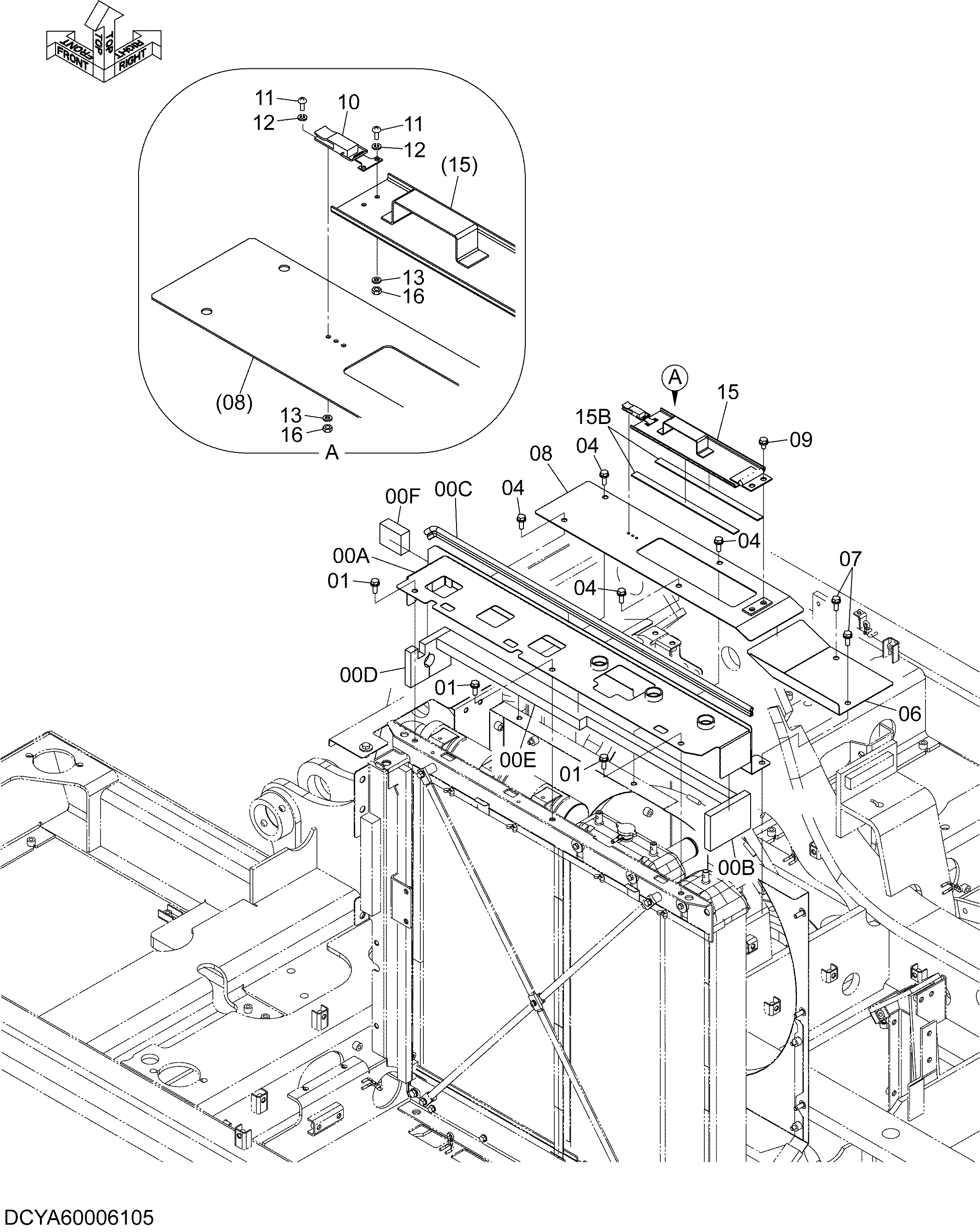

Заводская схема «Радиатор крышка (дустпрооф специальное исполнение.)» для HITACHI ZX225US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8100922 | Крышка | 1 |
| 00A | 7048576 | Крышка | 1 |
| 00B | 4628560 | Резиновая прокладка | 1 |
| 00C | 4638094 | Уплотнительная окантовка | 1 |
| 00D | 4631749 | Резиновая прокладка | 1 |
| 00E | 4631748 | Резиновая прокладка | 1 |
| 00F | 4487863 | Резиновая прокладка | 1 |
| 01 | J271030 | Болт с шайбой | 3 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | J271030 | Болт с шайбой | 4 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 3103652 | Крышка | 1 |
| 07 | J271030 | Болт с шайбой | 2 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | YA40005178 | Крышка | 1 |
| 09 | J271025 | Болт с шайбой | 2 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4326442 | Защёлка | 1 |
| 11 | M430516 | Винт | 5 |
| 12 | A590105 | Плоская шайба | 5 |
| 13 | A590905 | Пружинная шайба | 5 |
| 15 | YA60006065 | Крышка | 1 |
| 15A | YA40005177 | Крышка | 1 |
| 15B | YA00008091 | Пластина резиновый | 2 |
| 16 | M500504 | Гайка | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
