Инструмент короб — HITACHI ZX225US-3

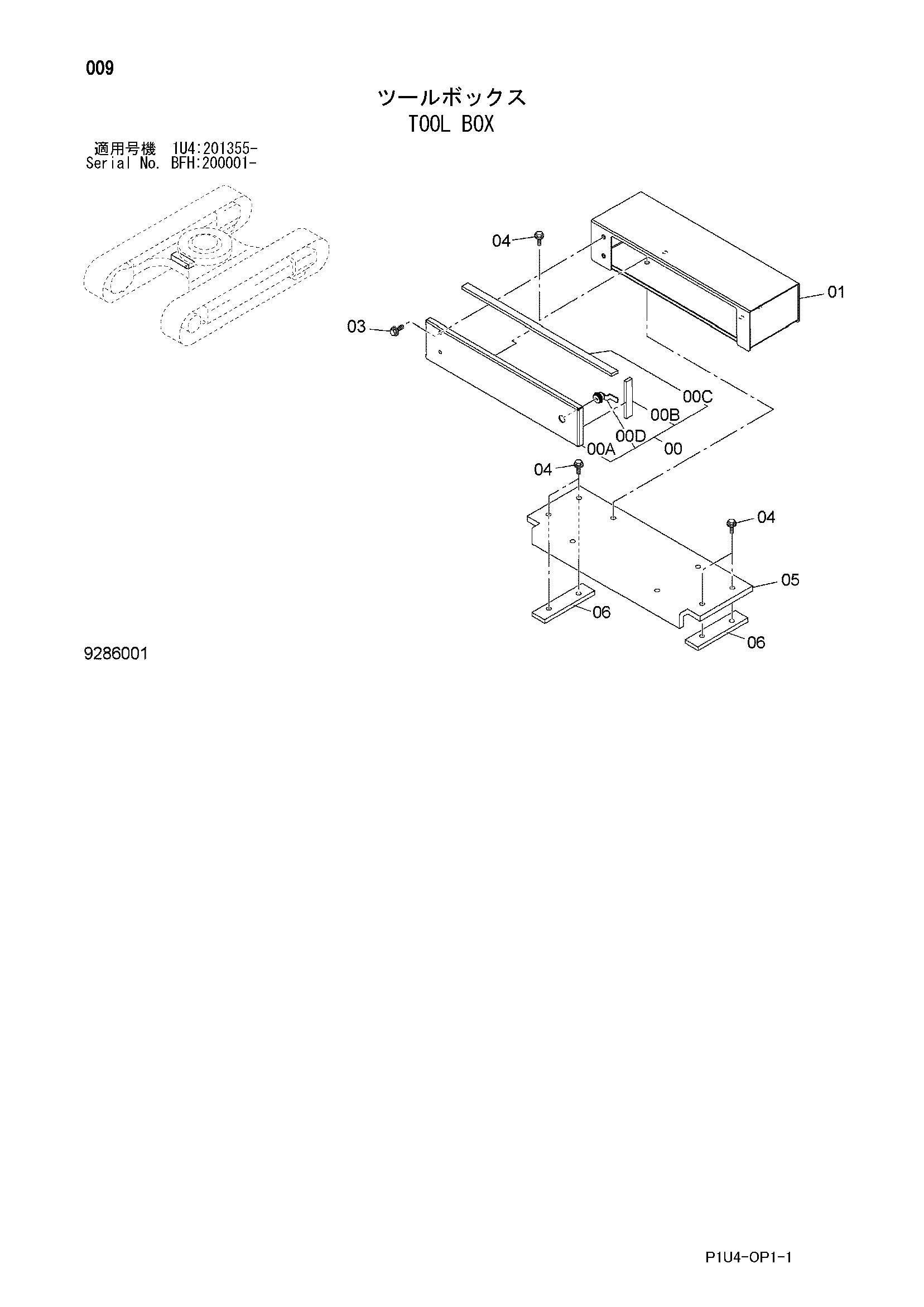

Заводская схема «Инструмент короб» для HITACHI ZX225US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8112266 | Крышка в сборе | 1 |
| 00A | 8112253 | Крышка | 1 |
| 00B | 4670322 | Пластина резиновый | 1 |
| 00C | 4679779 | Пластина резиновый | 1 |
| 00D | 4361458 | Замок | 1 |
| 01 | 8112252 | Ящик для инструментов | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222020 | Шайба | 1 |
| 04 | J271220 | Болт с шайбой | 8 |
| 04A | J901220 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 8112254 | Кронштейн | 1 |
| 06 | 4441115 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
